一种神经外科手术后积液引流装置的制作方法

本发明属于神经外科领域，涉及一种神经外科手术后积液引流装置。

背景技术：

神经外科是外科学中的一个分支，是在外科学以手术为主要治疗手段的基础上，应用独特的神经外科学研究方法，研究人体神经系统，如脑、脊髓和周围神经系统，以及与之相关的附属机构，如颅骨、头皮、脑血管脑膜等结构的损伤、炎症、肿瘤、畸形和某些遗传代谢障碍或功能紊乱疾病，如:癫痫、帕金森病、神经痛等疾病的病因及发病机制，并探索新的诊断、治疗、预防技术的一门高、精、尖学科。

神经外科是主治由于外伤导致的脑部、脊髓等神经系统的疾病，例如脑出血出血量危及生命,车祸致脑部外伤，或脑部有肿瘤压迫需手术治疗等。

在神经外科手术后，手术部位经常会具有很多手术积液，需要将这些积液引流出体外，但是由于一些手术部位的限制，导致积液引出十分的困难，目前还没有一种专门的引流装置。

技术实现要素：

本发明的目的是针对现有技术中存在的上述问题，提供了一种神经外科手术后积液引流装置，该神经外科手术后积液引流装置结构设计巧妙，引流方便效果好，解决了现有神经外科手术后引流麻烦，不方便等问题。

本发明的目的可通过下列技术方案来实现：一种神经外科手术后积液引流装置，其特征在于：所述引流装置包括呈长方形的基板，所述基板的两侧上固连有一对呈“7”字形的安装架，所述安装架的下端固连在所述基板上，所述安装架的上端之间固连有安装板，所述安装板的两侧固连于所述安装架的上端，所述安装板的一端底部具有压板，所述安装板该端上具有若干个螺纹孔一，所述压板上具有对应的螺纹孔二，所述螺纹孔一和螺纹孔二内具有丝杆，所述基板上固连有呈盒状的排污盒，所述排污盒位于所述压板的下方处，所述排污盒的一端连通有排污管，所述排污管上具有电磁阀，所述安装板的另一端铰接有限位板。

本引流装置的大致使用过程如下：将引流条插入压板与基板之间，引流条的另一端伸向引流部分，从而就可以进行引流工作，当引流至一定阶段，通过旋转丝杆使压板向上运动对引流条进行挤压，使引流条内的积液被挤出落入排污盒内，十分的方便，使引流工作能够顺利的进行，不会发生积液堆积而发生无法引流的现象，操作方便，限位板的设置能够对引流条的引流端进行导向，使引流条的该端能够准确的进入引流部位。本装置结构设计巧妙，引流方便效果好。

上述的一种神经外科手术后积液引流装置中，所述压板上具有若干个漏孔。

通过漏孔将积液挤出，效果好。

上述的一种神经外科手术后积液引流装置中，所述安装架为伸缩架。

通过伸缩架能够调整高度，比较方便。

上述的一种神经外科手术后积液引流装置中，所述排污盒的底部的一端向另一端呈倾斜设置。

使积液能够迅速的通过排污管排出，防止排污盒内还存有积液。

与现有技术相比，本神经外科手术后积液引流装置具有以下优点：

1、本神经外科手术后积液引流装置结构设计巧妙，引流方便效果好。

2、本神经外科手术后积液引流装置通过旋转丝杆使压板向上运动对引流条进行挤压，使引流条内的积液被挤出落入排污盒内，十分的方便，使引流工作能够顺利的进行，不会发生积液堆积而发生无法引流的现象，操作方便。

3、本神经外科手术后积液引流装置中限位板的设置能够对引流条的引流端进行导向，使引流条的该端能够准确的进入引流部位。

4、本神经外科手术后积液引流装置的排污盒的底部的一端向另一端呈倾斜设置。使积液能够迅速的通过排污管排出，防止排污盒内还存有积液。

附图说明

图1是本神经外科手术后积液引流装置的具体结构示意图。

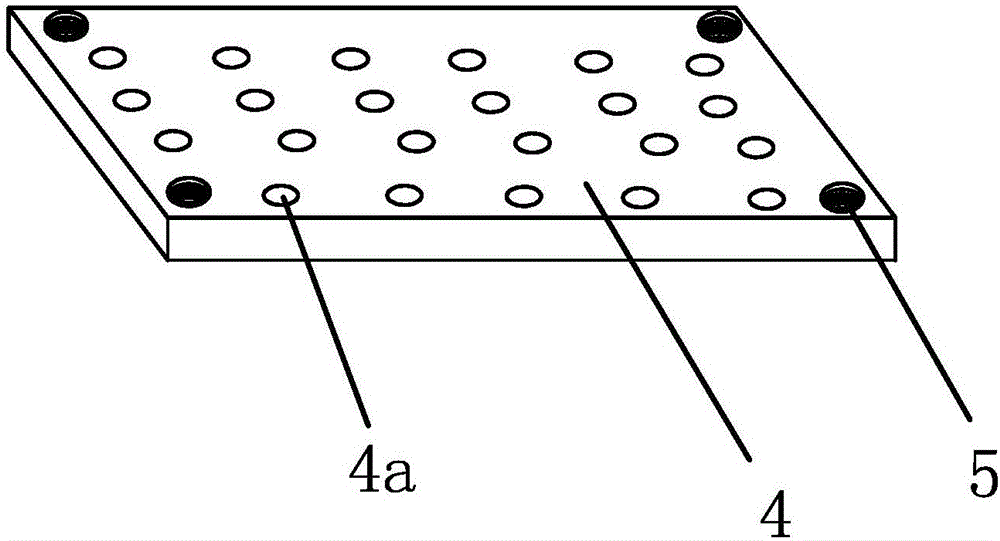

图2是本神经外科手术后积液引流装置中压板的结构示意图。

图中，1、基板；2、安装架；3、安装板；3a、螺纹孔一；4、压板；4a、漏孔；5、螺纹孔二；6、丝杆；7、排污盒；8、排污管；9、电磁阀；10、限位板。

具体实施方式

如图1和图2所示，本神经外科手术后积液引流装置包括呈长方形的基板1，基板1的两侧上固连有一对呈“7”字形的安装架2，安装架2的下端固连在基板1上，安装架2的上端之间固连有安装板3，安装板3的两侧固连于安装架2的上端，安装板3的一端底部具有压板4，安装板3该端上具有若干个螺纹孔一3a，压板4上具有对应的螺纹孔二5，螺纹孔一3a和螺纹孔二5内具有丝杆6，基板1上固连有呈盒状的排污盒7，排污盒7位于压板4的下方处，排污盒7的一端连通有排污管8，排污管8上具有电磁阀9，安装板3的另一端铰接有限位板10。

本引流装置的大致使用过程如下：将引流条插入压板4与基板1之间，引流条的另一端伸向引流部分，从而就可以进行引流工作，当引流至一定阶段，通过旋转丝杆6使压板4向上运动对引流条进行挤压，使引流条内的积液被挤出落入排污盒7内，十分的方便，使引流工作能够顺利的进行，不会发生积液堆积而发生无法引流的现象，操作方便，限位板10的设置能够对引流条的引流端进行导向，使引流条的该端能够准确的进入引流部位。本装置结构设计巧妙，引流方便效果好。

压板4上具有若干个漏孔4a。通过漏孔4a将积液挤出，效果好。

安装架2为伸缩架。通过伸缩架能够调整高度，比较方便。

排污盒7的底部的一端向另一端呈倾斜设置。使积液能够迅速的通过排污管8排出，防止排污盒7内还存有积液。

本神经外科手术后积液引流装置装置结构设计巧妙，引流方便效果好。

本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。
