一种整形提升埋线针的制作方法

本发明涉及医疗器械技术领域，具体是一种整形提升埋线针。

背景技术：

在美容行业，锯齿线面部提升术随着整形美容行业的快速发展而应用越来越广泛。尤其是一种U型羽齿线，其特点是该线使用态呈U字形，可分为左线、右线和连线三部分，左线和右线呈扁形线，其两侧边上均布有向上倾斜的羽状齿，连线呈圆形为光线。该线以U型为单位提升面部，左线右线不来回窜动，可相互协调，手术用线少，上固定在头上，下固定在面部，随时间延长和面部活动等因素影响，不会松弛，整容保持时间长，适于美容行业推广使用。通过专利检索，中国专利CN 205041454 U，提供了一种整形提升埋线双管针，其特点是，针管有并列两根，其一端固有操作柄，操作柄上紧配合有夹线器，另一端固有针头，针头呈扁头钝刃形，一侧斜面上有U形凹槽，U形凹槽分别与两根针管相连通，针管和夹线器与U形羽齿线间隙配合。该双管针可精确选择插入长度，既易剥离、扎入，又不易刺破血管引起血肿或青紫，恢复快。但上述技术方案存在：1)双管针制造要求较高，致使生产成本偏高；2)双管结构造成针体直径偏大，在退出面部组织后会留下较大的针孔，若恢复不好有留下疤痕的风险；3)针管退出后，需另外用剪刀将提升固定线剪断，在针孔增加了操作的次数以及加大了客户的疼痛感的问题。

技术实现要素：

为解决上述技术问题，本发明的目的在于提供一种结构简单、制造容易、成本低，同时设有剪线器，使用方便的整形提升埋线针。

为达到上述目的，本发明的技术方案如下：

一种整形提升埋线针，包括U形羽齿线、针本体、呈锥形的针头和设在针本体尾端的操作柄，所述针头的锥形面上沿径向开有环形槽，所述针本体与针头交汇处沿轴向开有两个贯穿到环形槽的导线槽，所述环形槽和导线槽与U形羽齿线相适应，所述针本体上滑动套接有定位环和夹线环，所述定位环靠近导线槽，在定位环上开有两个用于U形羽齿线穿过的通孔，穿过所述通孔位于定位环外壁上设有剪线器，所述夹线环靠近操作柄，在夹线环上开有两个卡线孔。

进一步地，所述剪线器包括安装在定位环外壁上的套体、内套于套体下端的刀片、固设在刀片后端并穿过套体上端的连杆，套接在连杆上并位于套体内腔的弹性件和固设在连杆上端的压块，所述刀片伸出状态时与通孔截面相适应。

进一步地，所述通孔的孔经大于卡线孔的孔径。

进一步地，所述针本体上沿纵向设有刻度。

本发明的有益效果：

本发明的一种整形提升埋线针，U形羽齿线附绕在环形槽上并通过导线槽从定位环穿过，再沿针本体外壁直至穿过夹线环的卡线槽上，按住定位环可起到辅助针头扎入面部组织的效果，针头扎入时定位环逐步沿针本体向其后端滑动，针本体退出后与定位环及夹线环分离，然后两指同时夹持按压两个夹线器，即可完成U形羽齿线左线与右线的同步剪断，无需再用剪刀，使用方便快捷，从而有效实现了整形提升埋线针的功能使用需要；针本体上设有刻度可精确选择插入的长短；同时U形羽齿线无需从针本体内部走线，针本体可由实心或空心金属材料制成，制造容易、成本低；另外针本体、定位环、夹线环及剪线器均可反复使用，实用性强，适于广泛应用。

附图说明

图1为本发明一种整形提升埋线针的结构主视示意图。

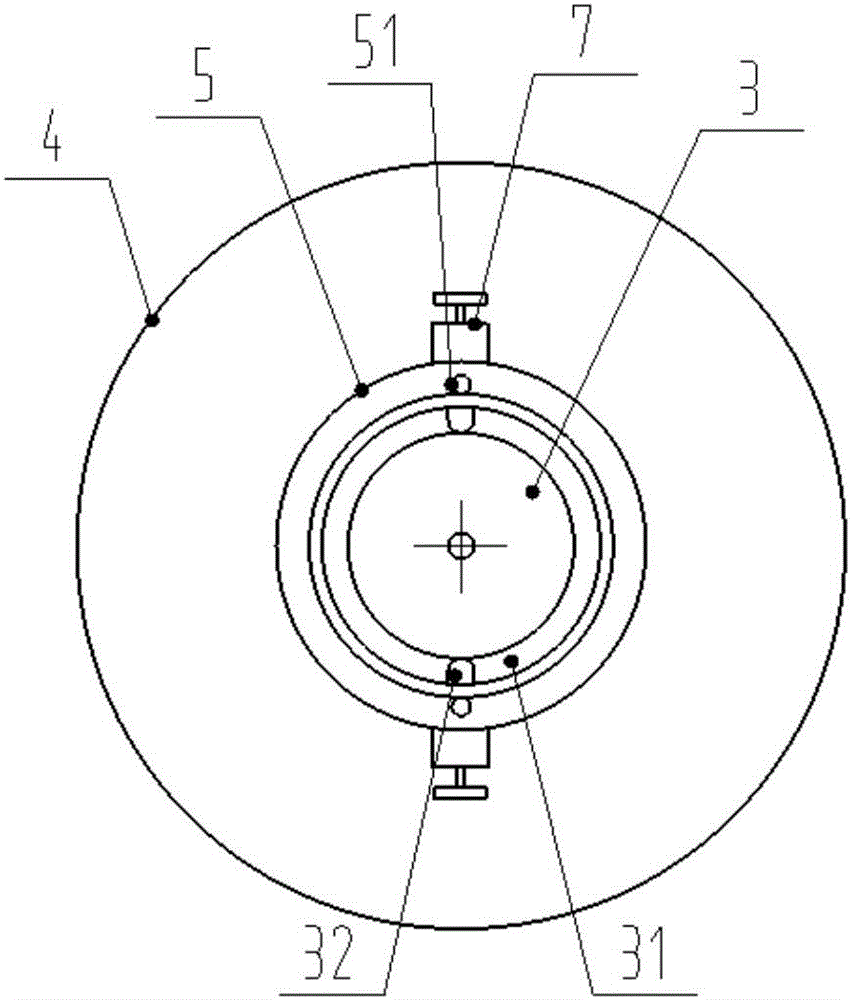

图2为本发明一种整形提升埋线针的结构左视示意图。

图3为本发明一种整形提升埋线针的剪线器结构示意图。

具体实施方式

为使本发明的目的、技术方案及优点更加清楚明白，以下结合附图，对本发明作进一步详细说明。

如图1-3所示，一种整形提升埋线针，包括U形羽齿线1、针本体2、呈锥形的针头3和设在针本体尾端的操作柄4，针头的锥形面上沿径向开有环形槽31，针本体与针头交汇处沿轴向开有两个贯穿到环形槽的导线槽32，环形槽和导线槽与U形羽齿线相适应，针本体上滑动套接有定位环5和夹线环6，定位环靠近导线槽，在定位环上开有两个用于U形羽齿线穿过的通孔51，穿过通孔位于定位环外壁上设有剪线器7，夹线环靠近操作柄，在夹线环上开有两个卡线孔61；剪线器包括安装在定位环外壁上的套体71、内套于套体下端的刀片72、固设在刀片后端并穿过套体上端的连杆73，套接在连杆上并位于套体内腔的弹性件74和固设在连杆上端的压块75，刀片伸出状态时与通孔截面相适应；自然状态时，刀片在弹性件的作用下收入到套体内腔内，当按压压块时，刀片从套体下端伸出，在瞬时按压作用下，刀片构成的冲击剪切力可实现对U形羽齿线的切断。

本发明一种整形提升埋线针的工作原理是：

本技术方案根据装线、扎入、退出及剪断顺序作原理描述，1)装线：将U形羽齿线的U形头端附绕在环形槽上，U形羽齿线的左线与右线分别通过导线槽从定位环的通孔穿过，再沿针本体轴向并紧贴针本体外壁延伸到夹线环处，并穿过夹线环的卡线槽，通过滑动调节夹线环位置使U形羽齿线绷直；2)扎入：选好扎入位置握持操作柄将针头扎入，同时按住定位环可起到辅助针头扎入面部组织的效果，针头扎入过程中定位环逐步沿针本体向针本体后端滑动，直至扎入到位；3)退出：一手按住定位环，一手逐步拔出针本体，针本体退出后与定位环及夹线环完全脱开，定位环及夹线环暂留在U形羽齿线的尾端；4)剪断：牵拉调节U形羽齿线的剪断位置，然后两指同时夹持按压两个夹线器的压块，刀片在径向按压力作用下向通孔内切人，即可完成U形羽齿线左线与右线的同步剪断，无需再用剪刀，使用方便快捷，从而有效实现了整形提升埋线针的功能使用需要；另外U形羽齿线无需从针本体内部走线，针本体可由实心或空心金属材料制成，制造容易、成本低。

进一步的，为利于针头扎入过程中，定位环沿针本体轴向滑动无阻碍，通孔的孔经大于卡线孔的孔径，同时利于U形羽齿线的穿过。

进一步的，针本体上沿纵向设有刻度，可根据具体使用需要精确选择插入的长短。

本发明的另外一种实施例：

上述技术方案可根据实际使用需要，将夹线环去除，由定位环取代夹线环的绷紧U形羽齿线功能需要，并将定位环置于靠近操作柄位置，即可通过旋转夹线环，将U形羽齿线绷紧成螺旋状，从而实现U形羽齿线的双线成螺旋埋线能力，满足复杂情况不同的使用需要。

以上的说明和实施例仅是范例性的，并不对本发明的范围构成任何限制。本领域技术人员应该理解的是，在不偏离本发明的精神和范围下可以对发明技术方案的细节和形式进行修改或替换，但这些修改和替换均落入本发明的保护范围内。
