可调冲顶器的制作方法

本发明涉及一种医疗器械，特别涉及一种可调冲顶器。

背景技术：

在外科手术中，经常需要在骨板上取骨或者打孔。而在取骨或者打孔时通常使用环形骨锯配合冲顶器操作。为了让患者更好的恢复，尽量在取骨或者打孔时不破坏骨板内层的骨膜。然而骨锯非常锋利，如果直接用骨锯将孔钻穿非常容易伤到骨膜。冲顶器通常需要使用小锤敲击，需要操作者非常有经验，力度稍大也会损伤骨膜。

技术实现要素：

本发明旨在提供一种可调冲顶器，适用于经牙槽嵴或牙槽突提升上颌窦底，通过循序渐进的旋入方式顶压上颌窦底部剩余骨板，不会产生对大脑冲击的震动感。

为达到上述目的，本发明采用的技术方案如下：

本发明公开的可调冲顶器，包括冲顶柱、限位套筒，所述冲顶柱为圆柱形，冲顶柱的中部开设有外螺纹，冲顶柱下表面边缘开设有垂直于下表面的环形刃口，所述冲顶柱穿过限位套筒套所述限位套筒内壁设有与外螺纹适配的内螺纹，限位套筒外壁下部设有自攻螺纹。

优选的，所述内螺纹开设在限位套筒的中部。

优选的，所述限位套筒的侧壁开设有可视窗，所述可视窗侧边设有刻度线，所述刻度线沿限位套筒的轴向排列，所述冲顶柱的侧壁设有沿冲顶柱圆周方向的标线。

进一步的，所述标线绕冲顶柱一周。

进一步的，所述外螺纹为自锁螺纹。

优选的，还包括操作板，所述冲顶柱的上端与操作板固定连接。

优选的，所述操作板为圆形板，操作板的直径大于冲顶柱的直径，操作板与冲顶柱同轴。

进一步的，所述操作板的侧壁开设有沿操作板轴向的防滑槽，所述限位套筒的外壁开设有沿限位套筒轴向的防滑楞。

进一步的，所述标线至少有两条，每条标线有编号，每条标线颜色不同。

优选的，所述标线有十一条，每相邻两条标线之间的间距为刻度线间距的十分之九。

本发明具有以下有益效果：

1.本发明主要适用于经牙槽嵴或牙槽突提升上颌窦底，通过循序渐进的旋入方式顶压上颌窦底部剩余骨板，不会产生对大脑冲击的震动感；

2.冲顶柱与限位套筒之间通过螺纹调节冲顶的深度，方便操作，精度高；

3.可视窗、标线与刻度配合，能够方便读数，易于调节；

4.外螺纹为自锁螺纹，能够防止轴向力导致冲顶柱与限位套筒之间发生相对旋转，保证深度的控制；

5.标线颜色不同，方便观察；

6.标线有十一条，每相邻两条标线之间的间距为刻度线间距的十分之九，使得冲顶深度的调节精度更高，最小调节单位能够达到原来的十分之一。

附图说明

图1为实施例一的结构示意图；

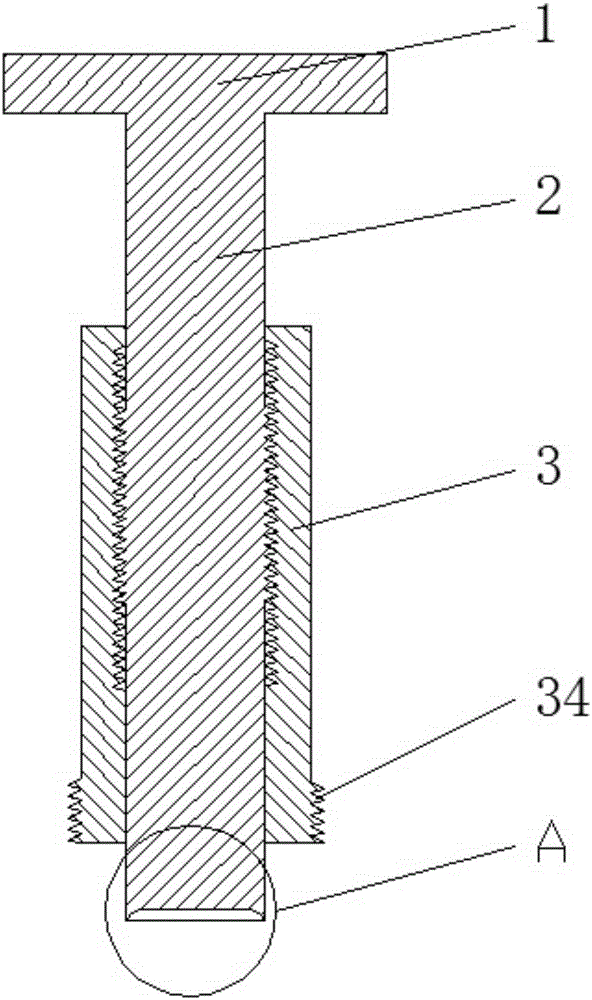

图2为图1的轴向剖视图；

图3为图2的A部放大视图；

图4为操作板、冲顶柱的结构示意图；

图5为实施例二的结构示意图；

图中：1-操作板、2-冲顶柱、3-限位套筒、21-环形刃口、22-外螺纹、31-防滑楞、32-可视窗、33-刻度线、34-自攻螺纹。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图，对本发明进行进一步详细说明。

实施例一：

如图1-4所示，本发明公开的可调冲顶器，包括操作板1、冲顶柱2、限位套筒3，冲顶柱2的上端与操作板1固定连接，操作板1为圆形板，操作板1的直径大于冲顶柱2的直径，操作板1与冲顶柱2同轴，冲顶柱2为圆柱形，冲顶柱2的中部开设有外螺纹22，冲顶柱2下表面边缘开设有垂直于下表面的环形刃口21，冲顶柱2穿过限位套筒3套，限位套筒3的内径与冲顶柱2的外径相等，限位套筒3内壁设有与外螺纹22适配的内螺纹，内螺纹开设在限位套筒3的中部，限位套筒3外壁下部设有自攻螺纹34，限位套筒3的侧壁开设有可视窗32，可视窗32侧边设有刻度线33，刻度线33沿限位套筒3的轴向排列，冲顶柱2的侧壁设有沿冲顶柱2圆周方向的标线21，标线21绕冲顶柱2一周，外螺纹22为自锁螺纹，操作板1的侧壁开设有沿操作板1轴向的防滑槽，限位套筒3的外壁开设有沿限位套筒3轴向的防滑楞31，刻度线33的单位为1mm。

实施例二：

如图5所示，在实施例一的基础上设置十一条标线21，每条标线21有编号，标号0-10，每条标线21颜色不同，每相邻两条标线21之间的间距为刻度线33间距的十分之九，即0.9mm。本发明引用了游标卡尺的原理，使得冲顶深度的调节精度更高，最小调节单位能够达到实施例一的十分之一，能够达到0.1mm。

本发明的使用方法：

先通过自攻螺纹34将限位套筒3旋转安放在植体受植床浅层骨质内，而后旋转操作板1，使冲顶柱2顶压上颌窦底部剩余骨板，达到提升上颌窦底的作用，冲顶的深度可通过可视窗32直接观察。

当然，本发明还可有其它多种实施例，在不背离本发明精神及其实质的情况下，熟悉本领域的技术人员可根据本发明作出各种相应的改变和变形，但这些相应的改变和变形都应属于本发明所附的权利要求的保护范围。
