口内X射线检测的制作方法

本发明的实施例涉及一种口内系统，特别涉及一种用于x射线检测的口内系统。

背景技术：

口内x射线检测器可以用于对人或动物的口腔内的骨骼、牙齿和软组织成像。

这样的图像可以用于鉴别诸如蛀牙、感染、癌症等问题或潜在问题。

技术实现要素：

根据本发明的各种但不一定是所有的实施例，提供了一种口内系统，包括被配置为检测在口外施加的x射线的x射线检测器；以及被配置为感测口腔内的涎液的涎液感测子系统。

根据本发明的各种但不一定是所有的实施例，提供了一种涎液传感器，其被配置为感测检测对象的口腔内的唾液，并且被配置为附接到口内系统并与口内系统分离，该口内系统包括被配置为检测在口外施加的x射线的x射线检测器；以及包括用于涎液传感器的壳体的涎液感测子系统。

根据本发明的各种但不一定是所有的实施例，提供了所附权利要求中所要求保护的示例。

附图说明

为了更好地理解有助于理解简要描述的各种示例，现在将仅通过示例的方式参考附图，其中：

图1示出了包括x射线检测器和涎液感测子系统的口内系统的示例；

图2示出了图1所示的口内系统的示例，其中涎液感测子系统位于咬合块内；

图3示出了如图1所示的口内系统，其中咬合块是可拆卸的和/或可替换的；

图4示出了图1的口内系统的示例，其中涎液感测子系统包括用于一个或多个涎液传感器的一个或多个壳体；

图5示出了图1的口内系统的示例，其中涎液感测子系统包括一个或多个集成的涎液传感器；

图6示出了图1的口内系统的示例，其中涎液感测子系统包括用于一个或多个涎液传感器的一个或多个壳体，并且包括在x射线检测器和涎液感测子系统之间共享的共用电子电路；

图7示出了图1的口内系统的示例，其中涎液感测子系统包括一个或多个集成涎液传感器，并且包括在x射线检测器和涎液感测子系统之间共享的共用电子电路；

图8示出了涎液传感器的示例；以及

图9示出了数据处理系统的示例。

具体实施方式

图1示出了包括x射线检测器20和涎液感测子系统30的口内系统10的示例。

x射线检测器20被配置为使用至少一个或多个光传感器22检测来自闪烁器24的光23。闪烁器24被配置为将口外施加的x射线25转换成由一个或多个的光传感器22检测的光23。

从口腔外部(口外)产生并施加x射线25。x射线25在穿过目标之后，使用闪烁器24将x射线25转换为较低能量的光子，并且较低能量的光子由一个或多个光传感器22检测。

涎液感测子系统30被配置为使得能够感测存在于检测对象的涎液中的分析物。涎液感测子系统30被放置在存在唾液的检测对象的口腔内。

在一些但不一定是所有实例中，涎液感测子系统30包括一个或多个集成的涎液传感器。在其他示例中，涎液感测子系统30包括用于接收和保持一个或多个涎液传感器的一个或多个壳体。

涎液传感器使得能够感测检测对象的涎液内的一种或多种分析物。

在一些但不一定是所有实例中，涎液传感器可以是对检测对象的涎液进行采样和保持的涎液采样传感器。然后涎液采样传感器可用于检测和鉴别涎液内的分析物。

在一些示例中，分析物的检测和/或鉴别可以原位(situ)出现，即在体内(ex-vivo)环境中。在其他实施例中，检测和/或鉴别可以在体外(in-vivo)环境中非原位(ex-situ)出现。术语“体内”是指分析物的检测和/或鉴别出现在位于活体(例如人或动物)内的涎液传感器34上。术语“原位”是指分析物的检测和/或鉴别出现在涎液传感器34保持在其采样位置而不需要被移除的情况下。术语“体外”是指在涎液传感器34从活体(例如人或动物)中移除之后，出现分析物的检测和/或鉴别。术语“非原位”是指在涎液检测子系统30从其采样位置移除时出现的分析物的检测和/或鉴别。

例如，在一些示例中，涎液采样传感器可以用于物理传输随后用于检测和鉴别涎液内的分析物的涎液样本。涎液采样传感器可以例如包括吸湿垫，其可以被机械地保护以例如获得更好的耐久性(wear)或体验(taste)。涎液采样传感器可以例如附加地或可选地包括一个或多个用于使用毛细效应收集唾液的导管。涎液采样传感器可以例如附加地或可选地包括一个或多个用于使用抽吸效应收集唾液的移液管。例如，当咬合块部分保持在检测对象的牙齿之间时，可以通过移液管的变形(挤压)产生抽吸效应。可选地或附加地，可以例如通过使用电动微机械泵产生抽吸效应。

例如，在一些示例中，涎液采样传感器可以与口内系统100物理分离，并且用于物理传送涎液的样本，其随后在远离口内系统的位置被分析，例如在实验室或其他地方，以鉴别所采集的唾液中的一种或多种分析物。

在其他示例中，涎液传感器可以是被配置成检测涎液内的一种或多种分析物的涎液检测传感器。在一些示例中，涎液检测传感器可以传达与分析物的检测有关的来自口内系统的信息，继而该分析物可以用于分析物鉴别。在其他示例中，检测器传感器可从口内系统拆卸，以便在远离口内系统的位置处进行分析，例如在实验室或其他地方，以鉴别唾液样本中的一种或多种分析物。

在其他示例中，涎液传感器可以是被配置成鉴别涎液内的一种或多种分析物的涎液鉴别传感器。分析物的鉴别不仅需要检测分析物的存在，还需要分析物的分类或一些其他类型的鉴别。在分析物的检测是分析物特性的一些情况下，涎液检测传感器也用作涎液鉴别传感器。涎液鉴别传感器可以被配置为从口内系统传送关于分析物的鉴别的信息。涎液鉴别传感器可以附加地或可选地可从口内系统拆卸，用于在远离口内系统的位置处进行分析，例如在实验室或其他地方，以鉴别所采集的唾液中的一种或多种分析物。

涎液传感器可以使用多种不同技术中的任一种来对涎液进行采样和/或检测涎液中的一种或多种分析物和/或鉴别涎液中的一种或多种分析物。

例如，涎液采样传感器可以包括吸收材料或用于捕获涎液的一些其它机构。

例如，涎液检测传感器和/或鉴别传感器可以使用例如传输的探测信号来探测涎液，然后接收响应信号。响应信号与探针信号相关，但已经被涎液过滤。因此，例如使用信号处理，可以从响应信号中提取唾液的过滤特性。然后唾液的过滤特性可以用于检测和/或鉴别涎液内的分析物。

在一个示例中，由涎液传感器产生的探测信号是通过涎液传输的电信号。然后涎液传感器能够测量涎液的电导率。在一些实施例中，除了温度的测量之外，该测量用于确定唾液的ph测量。ph测量是质子(h+离子)的浓度的测量。

在另一个示例中，涎液传感器使用光谱学分析涎液。传输的探测信号包括在红外或近红外波长的宽带上的电磁波。接收的响应信号包括被唾液过滤的电磁波(吸收光谱)。所获得的光谱内的吸收波峰和波谷可以用于鉴别涎液内的分析物。在一些示例中，光谱是红外吸收光谱，例如在亚3微米波长范围内。

在另一个示例中，对特定分析物的吸收具有选择性的抗原反应水电凝胶或其他材料可以被涎液传感器用于从涎液中选择性地吸收分析物。这样的材料可以在采样传感器内使用以保持分析物，或者可以在检测和/或鉴别传感器内使用，以例如使用例如压敏电阻悬臂来测量材料的质量或体积的增加，以检测分析物的存在或鉴别分析物。

抗原反应水电凝胶的一个示例可以通过将抗原和相应的抗体接合到聚合物网络来制备，使得两者之间的键合引起交联作用。游离抗原的竞争性结合由于交联的破坏触发了凝胶体积的变化。

因此，应当理解，存在可以在涎液传感器内使用以采集涎液和/或分析涎液以用于检测和鉴别涎液内的分析物的各种技术和方法，无论检测和/或鉴别在涎液感测子系统30内原位出现或出现在别处。

因此，可以使口内系统10，特别是涎液感测子系统30用于检测和鉴别涎液中的不同分析物，包括例如：诸如可卡因或其代谢物的药物、葡萄糖、ph、诸如皮质醇的类固醇激素、诸如rna和dna的遗传物质、诸如酶和抗体的蛋白质、诸如亚硝酸盐的代谢物、与排卵或怀孕相关的激素、hiv、癌症、寄生虫、性腺机能减退、过敏、诸如氧的溶解气体、其他化学痕迹、有机化合物如丙酮或乙醇、非有机化合物、有机磷酸盐、电解质、金属和/或全身性和局部疾病和病症的生物标志物。

例如，分析物可以是内分泌，免疫学，炎症和/或其他病症的标志物。

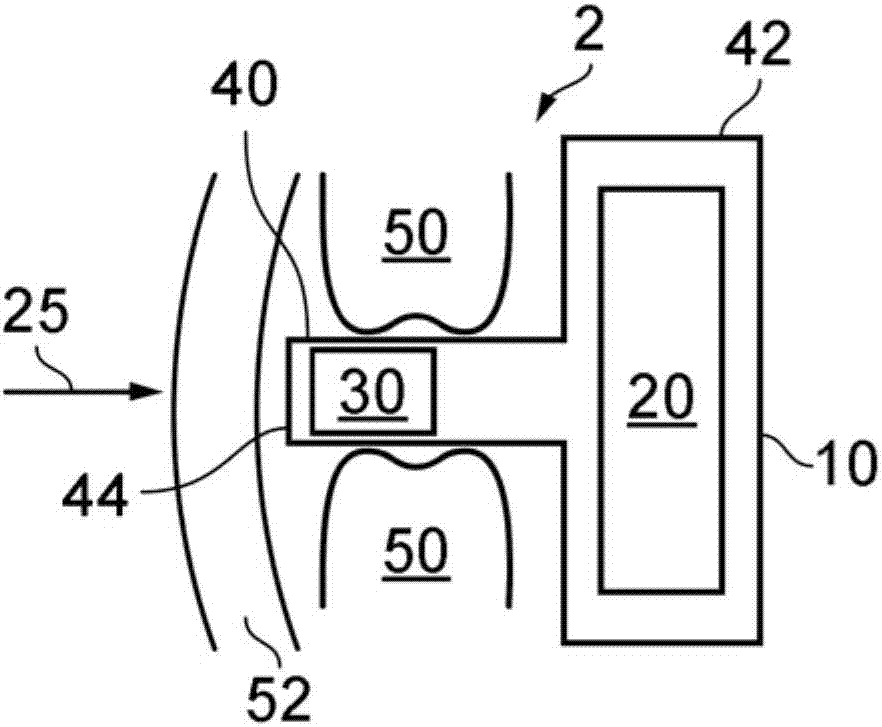

图2示出了参照图1描述的口内系统10的示例。在该示例中，口内系统10位于口腔2内。口内系统10包括咬合块部分40和x射线检测器壳体部分42。这两个部分相互连接。咬合块部分40由检测对象保持在上齿和下齿50之间。这正确地定位了咬合块部分40，其正确地定位了x射线检测器部分42，使得x射线检测器20被正确地定位在口腔2内。在该示例中，x射线检测器20被定位在检测对象的牙齿50的前侧上，使得外部施加的x射线25在到达x射线检测器20之前穿过牙齿50。

在该示例中，咬合块部分40的部分44位于检测对象的面颊和牙齿/牙龈之间。

在该示例中，咬合块部分40和(如果存在的话)附加部分44可以包括涎液感测子系统30。

在该示例中，咬合块部分40足够大以容纳多个涎液传感器。

如图3所示，咬合块部分40可以从x射线检测器部分42分离。在一些但不一定是所有的示例中，咬合块部分40可以是一次性的。在一些示例中，咬合块部分40可以由包括不同或相同的涎液感测子系统30的替换咬合块部分40代替。以这种方式，相同的x射线检测器20可以与相同或不同的患者重复使用以用于相同或不同的涎液感测。

如所描述的口内系统10可以被配置成折曲和/或被配置成弯曲和/或被配置成扭曲。同样地，咬合块部分40和/或x射线检测器部分42可以被配置成折曲和/或被配置成弯曲和/或被配置成扭曲。这可以允许口内系统10符合人或动物的口内解剖结构。术语“折曲”意味着口内系统10或其一部分是柔韧的，并且可以由使用者作用以改变其形状。柔性部件可以是稳定柔性的(保持任何形状)或可以是弹性柔性的(返回默认形状)。术语“弯曲”意味着部件被配置为改变其形状，使得其具有与直线的明显偏离或者是曲线弯曲或角弯曲。术语“扭曲”意味着构件被配置成改变其形状，使得其被扭曲、拉伸或弯曲成形。

图4示出了参照图1至图3中的任一种描述的口内系统10的示例。在该示例中，涎液感测子系统30提供用于附接和保持涎液传感器34的壳体32。在一些示例中，涎液传感器34一旦附接到壳体32，就可以随后被分离和替换。这可以例如使得能够利用不同的涎液传感器34重复使用口内系统10。

在一些示例中，可以存在多个不同的壳体32，每个壳体容纳涎液传感器34以使得能够使用多个不同的涎液传感器34感测多种不同的分析物。在一些示例中，单个壳体可以容纳多个不同的涎液传感器34使得能够使用多个不同的涎液传感器34感测多种不同的分析物。

图4还示出了涎液传感器34，其被配置为感测检测对象的口腔内的唾液并且被配置为附接到口内系统10并从口内系统10分离，包括x射线检测器20，口内系统10被配置为检测口外施加的x-ray；以及包括用于涎液传感器34的壳体32的涎液感测子系统30。

图5示出了图4所示的实施例的替代实施例。在该示例中，涎液传感器34被集成(永久地容纳)在口内系统10内。

图6示出参考图1至图3中的任一种描述的口内系统10的示例。口内系统10类似于图4中所示的，除了在该示例中，x射线检测器20和涎液感测子系统30共享共用电子电路40。同理，图7示出了类似于图5所示的口内系统10，除了x射线检测器20和涎液感测子系统30共享共用电子电路40之外。

共享电子电路40可以例如包括以下各项中的一个或多个：共享信号调节电路(用于放大和/或滤波和/或模数转换)、共享电源管理电路、共享电源、用于与另一个设备进行远程通信的共享通信接口。共享电路的使用降低了体积和成本。

在所示的示例中，共享电子电路40容纳在口内系统10内。然而，在其他布置中，共享电子电路40可以在口内系统10的外部，并且容纳在以无线方式连接到不同于该口内系统10的不同设备中。该远程系统例如还可以在共享电子电路40内包括诸如例如显示器和/或共享用户接口的附加电路。

图8示出了口内系统10的示例，例如与关于图1至图7中的任一种描述的口内系统类似或不同。

在该示例中，涎液感测子系统30包括感测容积60。感测容积60是采样并保留唾液的隔离容积。在该示例中，感测容积60包括一个或多个窄导管64(例如管)，其可以例如通过毛细作用吸入唾液。

在其他示例中，取样容积60可以附加地或可选地包括吸湿垫和/或可以附加地或可选地包括用于使用抽吸效应收集唾液的一个或多个移液管。抽吸效应可以例如通过移液管的变形(挤压)产生，例如，当咬合块部分40被保持在对象的牙齿之间时。可选地或附加地，抽吸效应可以例如通过使用电动微机械泵产生。

在该示例中，但不一定是所有示例，导管64的入口包括在唾液进入感测容积60之前过滤唾液的选择性介质62。在一些示例中，选择的介质62可以不存在。

在该示例中，涎液传感器34是检测传感器和/或鉴别传感器。它包括产生穿过唾液并由接收器74接收的探测信号72的发射器70。唾液以及特别是唾液中的分析物修改所发射的探测信号72，使得不同的修改探测信号被接收。修改的探测信号的特性的检测检测一种或多种分析物的存在，并且对检测到的修改的探测信号的特性的分析鉴别一种或多种分析物。

在一个示例中，涎液传感器34可以产生作为探测信号72的电流，并且接收器74可以测量唾液的电导率。该测量可以例如用于鉴别唾液的ph。在一些示例中，还可能需要温度传感器来精确地确定ph。

在另一示例中，发射器70可以将诸如例如红外光的光学信号作为探测信号72发射。发射器70和接收器74之间的唾液的存在导致由接收器74记录的吸收光谱。可以分析该吸收光谱以检测特定分析物的存在。例如，红外吸收光谱可用于鉴别多种不同的分析物，因为它们的红外吸收光谱特征。在一些示例中，可能需要过滤所发射的红外光和/或所接收的红外光以限制检测范围并帮助鉴别特定分析物。

应当理解，不同的涎液传感器34可以包括根据一种或多种不同技术操作的一个或多个不同的发射器和接收器。

在该示例中，涎液传感器34还包括生理反应介质80。这是可选的。生理反应介质80的目的是在检测对象内引起生理反应以帮助分析物的检测。在一些示例中，生理反应介质80可以简单地诱导唾液的产生。其可以例如是特定的调味剂。在其他示例中，其可以被设计成禁止特定的生理反应。

在该特定示例中，在涎液传感器34内还示出了试剂分配器90。这是可选的。在该示例中，试剂分配器90将试剂释放到感测容积60中以与涎液混合。试剂与唾液中的特定分析物反应，产生更容易被发射器70和接收器74装置检测的新物质。

因此，从前述内容将理解，口内系统10可以用于识别分析物，如先前参考图1所描述的。

图9示出了包括口内系统10的系统100的示例。在该示例中，口内系统10包括x射线检测器20和包括一个或多个涎液传感器34和共享电子电路40的涎液感测子系统30。在该示例中，系统包括处理器102，处理器102可以是本地计算机的一部分，用于处理由x射线检测器20记录的数据和由一个或多个涎液传感器34产生的数据。处理器102可以被配置为与口内系统10的共享电子电路40通信。处理器102可以被配置为与诸如因特网或“云”的远程网络104通信。

在其他示例中，系统100可以被配置为与诸如因特网的远程网络104通信，以使得能够处理由x射线检测器20和/或一个或多个涎液传感器34记录的数据。

在例如处理器102和x射线检测器20和/或一个或多个涎液传感器34的各种部件之间的通信的方法可以是经由无线通信，例如无线局域网(wlan)通信。

对“计算机可读存储介质”、“计算机程序产品”、“有形地体现的计算机程序”等或“控制器”、“计算机”、“处理器”等的引用应当被理解为不仅包括具有不同架构(例如单/多处理器架构和顺序(冯·诺依曼)/并行架构)，还包括诸如现场可编程门阵列(fpga)、专用电路(asic)、信号处理设备和其他处理电路的专用电路。对计算机程序、指令、代码等的引用应当被理解为包括用于可编程处理器或固件的软件，诸如例如硬件设备的可编程内容、处理器的指令、或固定功能设备的配置设置、门阵列或可编程逻辑器件等。

如本申请中所使用的，术语“电路”是指以下所有：

(a)仅硬件电路实现(例如仅在模拟和/或数字电路中的实现)

(b)电路和软件(和/或固件)的组合，例如(如可适用的)：(i)处理器的组合或(ii)处理器的部分/软件(包括数字信号处理器)，软件和存储器，其一起工作以使诸如移动电话或服务器的装置执行各种功能，以及

(c)需要用于操作的软件或固件的电路，例如微处理器或微处理器的一部分，即使软件或固件不是物理存在的。

“电路”的这种定义适用于该术语在本申请中的所有使用，包括在任何权利要求中。作为另一示例，如本申请中所使用的，术语“电路”还将覆盖仅处理器(或多个处理器)或处理器的一部分及其(或它们)附带的软件和/或固件的实现。术语“电路”还将涵盖例如并且如果适用于特定权利要求要素的用于移动电话或服务器、蜂窝网络设备或其它网络设备中的类似集成电路的基带集成电路或应用处理器集成电路。

图中所示的框可以表示方法中的步骤。对块的特定顺序的图示不一定意味着对于块存在必需的或优选的顺序，并且块的顺序和布置可以改变。此外，可以省略一些块。

在已经描述了结构特征的情况下，可以以用于执行结构特征的一个或多个功能的装置来替换，不管该功能或那些功能是否被明确地或隐含地描述。

术语“包括”在本文中以包含而非排他的含义被使用。也就是说，对于x包括y的任何引用都指示x可以包括仅一个y或者可以包括比一个y更多。如果意在以排他性含义来使用“包括”，则将在上下文中通过提到“仅包括一个…”或者通过使用“构成”而清楚表明。

在该简要描述中，已经涉及各种示例。与示例有关的特征或功能的描述指示那些特征或功能在该示例中出现。无论是否明确指出，文本中使用的术语“示例”或“例如”或“可以”都表示这样的特征或功能至少存在于所描述的示例中，而无论其是否作为一个示例进行描述，并且它们可以在一些或全部的其它示例中出现，但并非必然如此。因此，“示例”、“例如”或“可以”是指一类示例中的特定实例。该实例的性质可以是仅该实例的性质，或者是该类别的性质，或者是该类别中包括该类别中的一些但非全部实例的子类别的性质。因此，其隐含公开了参考一个示例而并未参考另一个示例所描述的特征在可能的情况下能够在该其它示例中被使用，但是并非必然要在该其它示例中被使用。

虽然已经在之前的段落中参考各示例对本发明的实施例进行了描述，但是应当理解，在并不背离请求保护的本发明的范围的情况下可以对所给出的示例进行修改。

前文中所描述的特征可以以明确描述的组合形式以外的组合形式加以使用。

虽然已经参考某些特征对功能进行了描述，但是那些功能可通过其它特征来执行，无论是否被描述。

虽然已经参考某些实施例对特征进行了描述，但是那些特征也可以出现在其它实施例中，无论是否被描述。

尽管在之前的说明书中，努力将注意力集中于本发明中被认为特别重要的那些特征，但是应当理解的是，本申请要求保护关于之前所涉及和/或附图中所示出的任意可专利的特征或特征组合，而无论是否对其进行了特别强调。
