急诊科用多功能可视洗胃机的制作方法

本发明涉及洗胃机，尤其涉及急诊科用多功能可视洗胃机。

背景技术：

常规临床上下洗胃管操作是采取盲插方法，在患者不配合的情况下，医护人员无法准确评估洗胃管插入位置，很难顺利完成此项操作。目前急诊科所使用的全自动洗胃机结构单一，在洗胃过程中，医护人员无法实时观察记录患者洗胃过程的动态情况，医护人员只能依靠自身临床经验来判断患者当前洗胃的进度，无形中增加了医护人员的救治难度，鉴于以上缺陷，实有必要设计急诊科用多功能可视洗胃机。

技术实现要素：

本发明所要解决的技术问题在于：提供急诊科用多功能可视洗胃机，来解决目前传统的洗胃机结构简单，功能单一，洗胃效率不佳，洗胃过程存在潜在风险，增加了医护人员救治难度的问题。

为解决上述技术问题，本发明的技术方案是：急诊科用多功能可视洗胃机，包括洗胃机以及安装在洗胃机上的洗胃管道，还包括显示器、内存卡、温控器、加热丝、摄像头、第一防雾镜片、LED灯、第二防雾镜片、排药孔、进药管、单向阀，所述的显示器位于洗胃机顶部右侧，所述的显示器与洗胃机螺纹相连，所述的内存卡位于显示器内部右侧下端，所述的内存卡与显示器卡扣相连，所述的温控器位于洗胃机顶部中端，所述的温控器与洗胃机螺纹相连，所述的加热丝缠绕于洗胃管道内壁，所述的加热丝与洗胃管道胶水相连，所述的摄像头位于洗胃管道内部右侧上端，所述的摄像头与洗胃管道胶水相连，所述的第一防雾镜片位于摄像头右侧，所述的第一防雾镜片与洗胃管道胶水相连，所述的LED灯位于洗胃管道内部右侧下端，所述的LED灯与洗胃管道胶水相连，所述的第二防雾镜片位于LED灯右侧，所述的第二防雾镜片与洗胃管道胶水相连，所述的排药孔位于洗胃管道内部下端，所述的排药孔与洗胃管道一体相连，所述的进药管贯穿洗胃管道底部左侧，所述的进药管与洗胃管道胶水相连，所述的单向阀位于进药管外壁，所述的单向阀与进药管螺纹相连。

进一步，所述的洗胃机顶部左侧还设有限温器，所述的限温器与洗胃机螺纹相连。

进一步，所述的洗胃机左侧上端还设有录像开关，所述的录像开关与洗胃机螺纹相连。

进一步，所述的洗胃机外壁左侧上端还设有调节开关，所述的调节开关与洗胃机螺纹相连。

进一步，所述的洗胃管道外壁还设有刻度表，所述的刻度表与洗胃管道一体相连。

进一步，所述的洗胃管道内部还设有弹簧，所述的弹簧与洗胃管道胶水相连。

进一步，所述的洗胃管道外壁还均设有若干数量的滚珠，所述的滚珠与洗胃管道转动相连。

进一步，所述的洗胃机内部右侧下端还设有变压器，所述的变压器与洗胃机螺纹相连。

进一步，所述的洗胃机右侧下端还设有插头，所述的插头与变压器电线相连。

进一步，所述的进药管底部还设有密封盖，所述的密封盖一端与进药管转动相连，且所述的密封盖另一端与进药管卡扣相连。

与现有技术相比，该急诊科用多功能可视洗胃机，使用时，首先医护人员用手开启摄像头以及LED灯，医护人员再将带有摄像头和LED灯一端的洗胃管道沿着患者的口腔插入患者体内，在洗胃管道插入患者体内的过程中，摄像头将患者体内的情况，通过画面的形式传递给显示器，医护人员可观察显示器所显示的画面知晓洗胃管道当前插入患者体内的具体位置，同步，在LED灯照明的作用下，使得摄像头更加清晰的对患者体内的情况进行照射，以此让显示器所显示的画面更加的清晰，同时，通过第一防雾镜片和第二防雾镜片的作用，有效的避免了患者体内的液体造成摄像头和LED灯的外壁形成雾气等现象的发生，确保了摄像头和LED灯照射区域的清晰度，当洗胃管道插入患者体内的位置达到医护人员的需求后，医护人员停止洗胃管道的插入，医护人员再用手开启洗胃机，此时，洗胃机将洗胃液由洗胃管道排入患者体内给患者进行洗胃治疗，在洗胃的过程中，根据实际使用情况，医护人员可用手打开录像开关，此时，显示器所显示的画面被录入内存卡内，医护人员可使用显示器将内存卡所录入的视频调出来，以此可反复观察患者体内洗胃的过程，同时，在洗胃的过程中，医护人员可用手开启温控器，通过开启温控器，使得加热丝开始工作，加热丝对洗胃管道内的洗胃液进行加热，防止洗胃液温度过低而造成患者洗胃的不适，有效的降低了患者洗胃的痛苦，当加热丝的温度达到温控器所设定的温度值时，加热丝停止工作，洗胃完毕后，医护人员先用手将密封盖打开，再将外界注射装置，如注射器与进药管相连接，医护人员再将注射器内的治疗液注射至进药管内，再由进药管将治疗液排入排药孔内，最后由排药孔将治疗液排入患者体内，其目的是为了防止患者洗胃后，患者的胃粘膜受到损伤，对患者的胃粘膜起到有效的保护作用，当治疗液注射完毕后，医护人员先将注射器与进药管分离，再关闭密封盖，最后医护人员将洗胃管道从患者的体内取出即可，该急诊科用多功能可视洗胃机，结构巧妙，功能强大，操作简单，通过使用该装置，使得医护人员可将洗胃管道准确的插入患者所需洗胃的部位，且在洗胃过程中，医护人员可全程观察患者体内的洗胃进度，不仅提高了患者的洗胃效率，还减少了医护人员的工作难度，同时，当温控器出现失灵或故障时，加热丝的温度达到限温器所设定的安全温度值时，加热丝停止工作，不仅对患者起到保护作用，还提高了该装置的使用寿命，调节开关是为了控制LED灯的照明亮度，弹簧是为了防止洗胃管道在患者体内发生形变，确保了该装置使用的正常性，滚珠是为了让洗胃管道更加顺畅的插入患者体内，刻度表是为了便于医护人员知晓洗胃管道插入患者体内的深度，单向阀是为了防止患者体内的洗胃液由排药孔排入进药管内，再由进药管排出外界，确保了该装置洗胃的稳定性，密封盖是为了防止外界灰尘由进药管排入排药孔内，确保了该装置的清洁性，插头是为了与外界电源相连接，以此让外界电源给该装置提供能量供应，变压器是为了确保该装置电压的稳定性，所述的显示器为一体机，型号为C5030。

附图说明

图1是急诊科用多功能可视洗胃机的局部主视剖视图；

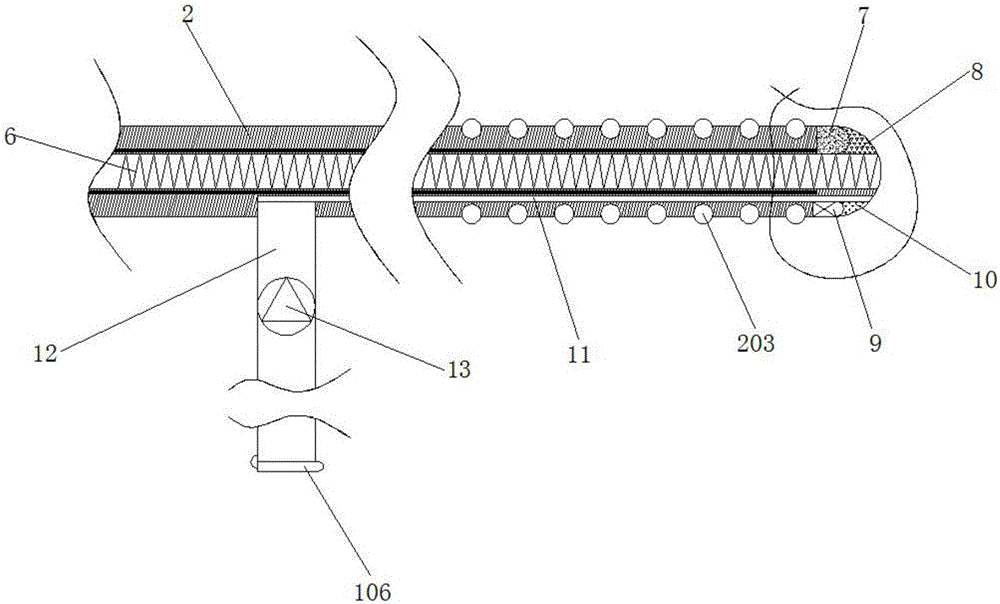

图2是洗胃管道的内部局部剖视图；

图3是摄像头、LED灯与洗胃管道的连接放大剖视图；

图4是洗胃管道的局部右视剖视图；

图5是显示器的内部局部剖视图。

洗胃机1、洗胃管道2、显示器3、内存卡4、温控器5、加热丝6、摄像头7、第一防雾镜片8、LED灯9、第二防雾镜片10、排药孔11、进药管12、单向阀13、限温器101、录像开关102、调节开关103、变压器104、插头105、密封盖106、刻度表201、弹簧202、滚珠203。

如下具体实施方式将结合上述附图进一步说明。

具体实施方式

在下文中，阐述了多种特定细节，以便提供对构成所描述实施例基础的概念的透彻理解。然而，对本领域的技术人员来说，很显然所描述的实施例可以在没有这些特定细节中的一些或者全部的情况下来实践。在其他情况下，没有具体描述众所周知的处理步骤。

如图1、图2、图3、图4、图5所示，急诊科用多功能可视洗胃机，包括洗胃机1、洗胃管道2、显示器3、内存卡4、温控器5、加热丝6、摄像头7、第一防雾镜片8、LED灯9、第二防雾镜片10、排药孔11、进药管12、单向阀13，所述的显示器3位于洗胃机1顶部右侧，所述的显示器3与洗胃机1螺纹相连，所述的内存卡4位于显示器3内部右侧下端，所述的内存卡4与显示器3卡扣相连，所述的温控器5位于洗胃机1顶部中端，所述的温控器5与洗胃机1螺纹相连，所述的加热丝6缠绕于洗胃管道2内壁，所述的加热丝6与洗胃管道2胶水相连，所述的摄像头7位于洗胃管道2内部右侧上端，所述的摄像头7与洗胃管道2胶水相连，所述的第一防雾镜片8位于摄像头7右侧，所述的第一防雾镜片8与洗胃管道2胶水相连，所述的LED灯9位于洗胃管道2内部右侧下端，所述的LED灯9与洗胃管道2胶水相连，所述的第二防雾镜片10位于LED灯9右侧，所述的第二防雾镜片10与洗胃管道2胶水相连，所述的排药孔11位于洗胃管道2内部下端，所述的排药孔11与洗胃管道2一体相连，所述的进药管12贯穿洗胃管道2底部左侧，所述的进药管12与洗胃管道2胶水相连，所述的单向阀13位于进药管12外壁，所述的单向阀13与进药管12螺纹相连，所述的洗胃机1顶部左侧还设有限温器101，所述的限温器101与洗胃机1螺纹相连，所述的洗胃机1左侧上端还设有录像开关102，所述的录像开关102与洗胃机1螺纹相连，所述的洗胃机1外壁左侧上端还设有调节开关103，所述的调节开关103与洗胃机1螺纹相连，所述的洗胃管道2外壁还设有刻度表201，所述的刻度表201与洗胃管道2一体相连，所述的洗胃管道2内部还设有弹簧202，所述的弹簧202与洗胃管道2胶水相连，所述的洗胃管道2外壁还均设有若干数量的滚珠203，所述的滚珠203与洗胃管道2转动相连，所述的洗胃机1内部右侧下端还设有变压器104，所述的变压器104与洗胃机1螺纹相连，所述的洗胃机1右侧下端还设有插头105，所述的插头105与变压器104电线相连，所述的进药管12底部还设有密封盖106，所述的密封盖106一端与进药管12转动相连，且所述的密封盖106另一端与进药管12卡扣相连。

该急诊科用多功能可视洗胃机，使用时，首先医护人员用手开启摄像头7以及LED灯9，医护人员再将带有摄像头7和LED灯9一端的洗胃管道2沿着患者的口腔插入患者体内，在洗胃管道2插入患者体内的过程中，摄像头7将患者体内的情况，通过画面的形式传递给显示器3，医护人员可观察显示器3所显示的画面知晓洗胃管道2当前插入患者体内的具体位置，同步，在LED灯9照明的作用下，使得摄像头7更加清晰的对患者体内的情况进行照射，以此让显示器3所显示的画面更加的清晰，同时，通过第一防雾镜片8和第二防雾镜片10的作用，有效的避免了患者体内的液体造成摄像头7和LED灯9的外壁形成雾气等现象的发生，确保了摄像头7和LED灯9照射区域的清晰度，当洗胃管道2插入患者体内的位置达到医护人员的需求后，医护人员停止洗胃管道2的插入，医护人员再用手开启洗胃机1，此时，洗胃机1将洗胃液由洗胃管道2排入患者体内给患者进行洗胃治疗，在洗胃的过程中，根据实际使用情况，医护人员可用手打开录像开关102，此时，显示器3所显示的画面被录入内存卡4内，医护人员可使用显示器3将内存卡4所录入的视频调出来，以此可反复观察患者体内洗胃的过程，同时，在洗胃的过程中，医护人员可用手开启温控器5，通过开启温控器5，使得加热丝6开始工作，加热丝6对洗胃管道2内的洗胃液进行加热，防止洗胃液温度过低而造成患者洗胃的不适，有效的降低了患者洗胃的痛苦，当加热丝6的温度达到温控器5所设定的温度值时，加热丝6停止工作，洗胃完毕后，医护人员先用手将密封盖106打开，再将外界注射装置，如注射器与进药管12相连接，医护人员再将注射器内的治疗液注射至进药管12内，再由进药管12将治疗液排入排药孔11内，最后由排药孔11将治疗液排入患者体内，其目的是为了防止患者洗胃后，患者的胃粘膜受到损伤，对患者的胃粘膜起到有效的保护作用，当治疗液注射完毕后，医护人员先将注射器与进药管12分离，再关闭密封盖106，最后医护人员将洗胃管道2从患者的体内取出即可，同时，当温控器5出现失灵或故障时，加热丝6的温度达到限温器101所设定的安全温度值时，加热丝6停止工作，不仅对患者起到保护作用，还提高了该装置的使用寿命，调节开关103是为了控制LED灯9的照明亮度，弹簧202是为了防止洗胃管道2在患者体内发生形变，确保了该装置使用的正常性，滚珠203是为了让洗胃管道2更加顺畅的插入患者体内，刻度表201是为了便于医护人员知晓洗胃管道2插入患者体内的深度，单向阀13是为了防止患者体内的洗胃液由排药孔11排入进药管12内，再由进药管12排出外界，确保了该装置洗胃的稳定性，密封盖106是为了防止外界灰尘由进药管12排入排药孔11内，确保了该装置的清洁性，插头105是为了与外界电源相连接，以此让外界电源给该装置提供能量供应，变压器104是为了确保该装置电压的稳定性，所述的显示器3为一体机，型号为C5030。

本发明不局限于上述具体的实施方式，本领域的普通技术人员从上述构思出发，不经过创造性的劳动，所做出的种种变换，均落在本发明的保护范围之内。
