神经外科手术床用辅助架的制作方法

本发明涉及医疗器械技术领域，具体涉及一种神经外科手术床用辅助架。

背景技术：

目前，神经外科医生对病人进行神经外科手术时所使用的手术床多为普通手术床，手术床一般包括床板和和床腿，由于病人头部需要做手术的位置是多种多样的，如对头部的两侧位置进行手术时，需要将病人侧卧并固定不动，通常采用各种辅助工具，如垫块、绳索、钢架等将将病人固定住，操作十分麻烦，费事费力，且并不牢固，给医务人员增加了极大的工作难度，病人固定不牢也给神经外科医生手术带来风险。

专利号为201420221822.8的中国发明专利公开了一种神经外科手术床辅助架，该辅助架上设有的两个吊扣配合两个医用绷带能分别将病人两个手臂张紧，配合手术床上的头部固定装置，实现病人侧卧时的长期固定。但是这种辅助架整体结构较大，占用了宝贵的手术室面积，平常也不便于摆放。

技术实现要素：

本发明的目的在于克服现有技术中存在的上述问题，提供一种神经外科手术床用辅助架，能够实现病人侧卧时的长期固定，占用空间小。

为实现上述技术目的，达到上述技术效果，本发明是通过以下技术方案实现：

一种神经外科手术床用辅助架，该辅助架转动设于床体的一端，由转板、上支撑板、下支撑板、连接板、吊环a、吊环b和套环组成，所述转板的上部固定连接有上支撑板、下支撑板，所述上支撑板、下支撑板之间的区域被三个连接板分为四个功能区，其中外侧的两个功能区各自设有吊环a、吊环b，所述吊环a、吊环b均由凸头、杆体、环体构成，配合两个医用绷带能分别将病人两个手臂张紧，内侧的两个功能区各自设有若干支撑辅助管道用的套环；所述转板的下部设有转轴和固定块，所述床体的两侧设有与转轴配合的转孔以及与固定块配合的固定座，所述固定块通过固定件与固定座的水平面紧密贴合，所述固定座的右侧部设有用于支撑转板侧面的斜面。

进一步地，所述吊环a、吊环b各自位于上支撑板、下支撑板之间的杆体外侧套设有锁紧螺母。

进一步地，所述固定座通过焊接与床体固定。

进一步地，所述套环设于下支撑板上。

进一步地，所述转板、固定块、上支撑板、下支撑板、连接板及套环为一体结构。

本发明的有益效果是：

本发明辅助架通过转动方式固定于床体的端部，使用时将辅助架转动立起，两个吊环配合两个医用绷带能分别将病人两个手臂张紧，配合手术床上的头部固定装置，实现病人侧卧时的长期固定；不使用时将辅助架向下翻转，实现“隐藏”，占用空间小，不影响手术床的正常使用。

当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明使用时的结构示意图；

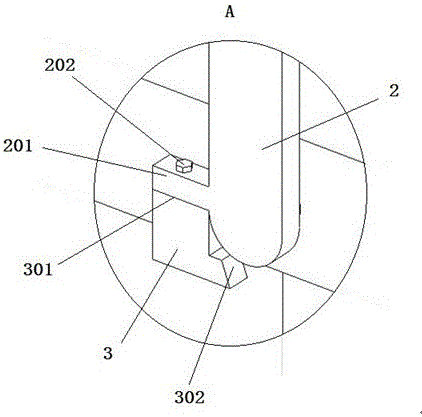

图2为图1中A处的局部放大示意图；

图3为图1中B处的局部放大示意图；

图4为本发明不使用时的结构示意图；

图5为图4中C处的局部放大示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

请参阅图1-5所示，本实施例为一种神经外科手术床用辅助架，该辅助架转动设于床体1的一端，由转板2、上支撑板4、下支撑板5、连接板6、吊环a7、吊环b8和套环10组成，转板2的上部固定连接有上支撑板4、下支撑板5，上支撑板4、下支撑板5之间的区域被三个连接板6分为四个功能区，其中外侧的两个功能区各自设有吊环a7、吊环b8，吊环a7、吊环b8均由凸头、杆体、环体构成，配合两个医用绷带能分别将病人两个手臂张紧，内侧的两个功能区各自设有若干支撑辅助管道用的套环10，套环10设于下支撑板5上。

转板2的下部设有转轴和固定块201，床体1的两侧设有与转轴配合的转孔以及与固定块201配合的固定座3，固定块201通过固定件202与固定座3的水平面301紧密贴合，固定座3的右侧部设有用于支撑转板2侧面的斜面302，固定座3通过焊接与床体1固定。

其中，吊环a、吊环b各自位于上支撑板4、下支撑板5之间的杆体外侧套设有锁紧螺母9。转板2、固定块201、上支撑板4、下支撑板5、连接板6及套环10为一体结构，由塑料材料经注塑工艺制成，制造成本较低。

本实施例的一个具体应用为：辅助架通过转动方式固定于床体1的端部，使用时将辅助架转动立起，吊环a7、吊环b8配合两个医用绷带能分别将病人两个手臂张紧，配合手术床上的头部固定装置，实现病人侧卧时的长期固定；不使用时将辅助架向下翻转，实现“隐藏”，占用空间小，不影响手术床的正常使用。
