一种基于3D打印的糖尿病足肢体微环境精准治疗舱的制作方法

本发明涉及一种用于治疗糖尿病足的医疗器械，特别涉及一种用于糖尿病足肢体微环境精准治疗的器械，属于医疗器械技术领域。

背景技术：

中国大约有1.14亿余人的糖尿病患者，而糖尿病足的发病率大约为15％，仅仅因为糖尿病足造成的潜在慢性难愈合创面患者就有上千万人，许多严重糖尿病足患者后期只能接受截肢。有研究发现，造成中国人体表难愈合创面的主要病因已由10年前以创伤、感染为主转变为以糖尿病足与老年慢性疾病并发症为主。糖尿病足溃疡和截肢所带来的医疗耗费巨大。

目前糖尿病足创面的治疗上存在着困境：在创面处理过程中，在局部主要面临感染、缺血缺氧、组织水肿、组织缺损、异常压力(站立行走中)等问题，这些问题互相影响、互相联系，共同造成糖尿病足创面难以治愈，大截肢率高，病死率高的问题。除上述问题外，糖尿病足创面的治疗过程中还需解决恶臭气味及医护防护问题。

为解决上述问题，目前临床采用多种方式方法，例如：间歇负压引流技术(VAC)、支具减压技术、局部富氧环境、空气泵技术、红蓝光治疗、生物工程如血小板凝胶、自体/异体干细胞治疗技术等。上述治疗方式或方法均有一些缺点，大多只针对一、两种情况，且使用一种时会妨碍其他治疗方式的实施。因相互之间有影响，在同一时间上述治疗方式在临床上只能选择性应用，导致治疗效果不佳。因此，临床亟需一种能兼顾且能融合多种治疗方法的治疗仪，以提高糖尿病足创面的愈合率，缩短愈合时间，节省医疗费用。

技术实现要素：

针对现有技术中存在的上述问题，本发明提供了一种设计结构合理，能够兼有且能融合多种治疗方法，同时发挥多种治疗方式的优点、能够在提高糖尿病足创面的愈合率、缩短愈合时间、节省医疗费用的同时，还能尽量保障糖尿病足病人的基本行动能力，照顾病人的自尊和信心的一种糖尿病足肢体微环境精准治疗舱。

本发明是通过如下技术方案来实现的：一种基于3D打印的糖尿病足肢体微环境精准治疗舱，其特征是：包括通过3D打印机打印成型的治疗舱一、治疗舱二、活动部，所述治疗舱一为与人腿部形状相符合的形状，所述治疗舱二为靴状，其包括与人脚部形状相符合的脚部和与小腿下部部位形状相符合的筒部，所述筒部的后部具有将治疗舱二由脚部的脚后跟部位向上至筒部顶端打开的缺口部，所述活动部具有与所述治疗舱二上的缺口部相匹配的形状，所述活动部密封连接在所述缺口部上与所述筒部形成完整的筒形，所述治疗舱一的下端与所述治疗舱二的上端及活动部的上端密封连接，所述治疗舱一上设有净化装置接头、氧气接头、用于测量舱内温湿度的温湿度传感器，所述净化装置接头与外部的空气净化装置连接，所述空气净化装置与正负压泵连接，所述治疗舱一的后部设有液体引流管，所述治疗舱二的筒部的前部的内侧设有两个气囊A，两个气囊A相对于治疗舱二的纵向中心线对称设置，所述活动部内侧设有两个相对于其纵向中心线对称设置的气囊B，所述治疗舱一、治疗舱二、活动部均为透明材料制成。

本发明使用时，治疗舱一、治疗舱二、活动部将患者的腿部及脚部包裹在内，形成一个全密封的环境，有利于形成负压。正负压泵可对舱内形成正、负压，根据治疗需要可选择正压或负压，采用正负压交替可起到空气泵的效果。空气净化装置可将抽吸的舱内气体进行净化处理，可清除患部的恶臭气味，保护医患；通过温湿度传感器对治疗舱内的温湿度进行检测。气体接头可根据治疗需要接通氧气或其他治疗用气。通过向治疗舱内通入氧气，可提供一个理想可调的温度、湿度、氧分压等局部小环境，有利于提高创面愈合率；患者患部所渗出的液体可通过液体引流管引流出治疗舱外。

进一步的，为减少足底创面压力，所述治疗舱二的脚部的脚底位置设置有可动的硅胶垫。

进一步的，所述硅胶垫为两块，其中一块设置在脚掌位置，另一块设置在靠近脚后跟的位置。

为进一步保证治疗舱内的密封环境，所述治疗舱一的上端设置有密封用的包覆膜。通过包覆膜可将腿部与治疗舱之间进行密封，使得治疗舱内形成全密封的环境，有利于形成全负压。

进一步的，所述气囊A与治疗舱二一体打印成型。所述气囊B与活动部一体打印成型。

为便于对治疗舱内的温湿度进行控制，所述气体接头连接可对供气温湿度进行控制的供气设备。治疗舱内的温湿度传感器将测量信号反馈后，通过供气设备可向治疗舱内提供经过温湿度控制的供气，从而保证治疗舱内的温湿度符合治疗要求。

进一步的，所述气囊A和气囊B为长条状或为椭圆形状，其长度沿治疗舱二的纵向，气囊之间间隔一定距离。

本发明的有益效果是：

1.通过设置空气净化装置，可对舱内的空气进行净化处理，清除恶臭气味，保护医患，同时，本发明还可提供一个理想可调的温度、湿度、氧分压等局部小环境；

2.由于治疗舱内为密封环境，可保持患者创面湿润；

3.可提供创面局部的空气中的氧分压；

4.可实现创面全负压，避免传统负压治疗使用泡沫辅料压在创面上其实际在创面上获得的由泡沫辅料的孔洞间是负压，而泡沫材料梁实际为正压的效果，易对缺血创面产生影响的缺点；

5.治疗舱材料采用透明材料，便于直视下进行创面冲洗；

6.可实现正负压泵功能，有利于减轻创面局部血液循环减轻水肿，防止静脉血栓形成，减轻下肢缺血；

7.方便创面冲洗、覆膜、涂料、细胞与组织治疗等与负压治疗联合进行；

8.采用透明设计不妨碍光治疗的实施；

9.本发明能够兼有且能融合多种治疗方法，同时发挥多种治疗方式的优点，能够提高糖尿病足创面的愈合率，缩短愈合时间，节省医疗费用，同时采用3D打印技术成型的治疗舱，能尽量保障糖尿病足病人的基本行动能力，照顾病人的自尊和信心。

附图说明

图1是本发明中的治疗舱一的结构示意图；

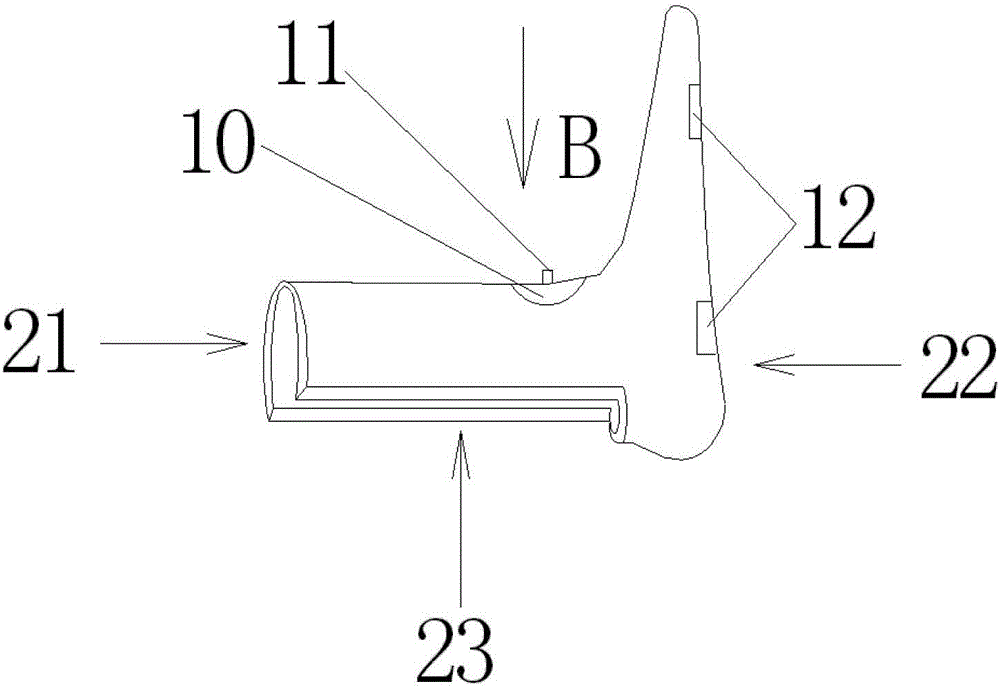

图2是本发明中的治疗舱二的示意图(活动部未示出)；

图3是图2的B向示意图；

图4是本发明中的治疗舱二中的活动部的结构示意图；

图5是图4中的A向示意图；

图6是本发明的组合示意图；

图7是图6的组合后的示意图；

图中，1是治疗舱一，2是治疗舱二，21是筒部，22是脚部，23是缺口部，3是活动部，4是包覆膜，5是空气净化装置接头，6是空气净化装置，7是气体接头，8是温湿度传感器，9是液体引流管，10是气囊A，11是气门A，12是硅胶垫，13是气囊B，14是气门B,15是正负压泵，16是供气设备。

具体实施方式

下面通过非限定性的实施例并结合附图对本发明作进一步的说明：

如附图所示，一种基于3D打印的糖尿病足肢体微环境精准治疗舱，其包括通过3D打印机打印成型的治疗舱一1、治疗舱二2、活动部3，所述治疗舱一1、治疗舱二2、活动部2均为透明材料制成。所述治疗舱一1为与人腿部形状相符合的形状。所述治疗舱二2为靴状，其包括与人脚部形状相符合的脚部22和与小腿下部部位形状相符合的筒部21，所述筒部21的后部具有将治疗舱二2由脚部的脚后跟部位向上至筒部21顶端打开的缺口部23。所述活动部3具有与所述治疗舱二2上的缺口部23相匹配的形状。所述活动部3密封连接在所述缺口部23上并与所述筒部21形成完整的筒形。所述治疗舱一1的下端与所述治疗舱二2的上端及活动部3的上端密封连接，三者组合形成一个相对的密封舱。所述治疗舱一1上设有净化装置接头5、气体接头7、温湿度传感器8，所述净化装置接头5与外部的空气净化装置6连接，空气净化装置6与正负压泵15连接。正负压泵15可形成正、负压，根据治疗需要可旋转正压或负压。空气净化装置6为现有技术，可对空气进行净化。气体接头7可外接氧气输送管道或连接可对供气温湿度进行控制的供气设备16。温湿度传感器8用于测量舱内的温湿度。在治疗舱一1的后部设有液体引流管9。所述治疗舱二2的筒部21的前部的内侧设有两个气囊A10，两个气囊A10相对于治疗舱二2的纵向中心线对称设置。所述活动部3的内侧设有两个相对于其纵向中心线对称设置的气囊B13。所述治疗舱一1、治疗舱二2、活动部2均为透明材料制成。

为减少足底创面压力，所述治疗舱二2的脚部的脚底位置设置有可动的硅胶垫12，优选的，所述硅胶垫12为两块，其中一块设置在脚掌位置，另一块设置在靠近脚后跟的位置。

为进一步保证治疗舱内的密封环境，治疗舱一1的上端设置有密封用的包覆膜4。通过包覆膜可将腿部与治疗舱之间进行密封，使得治疗舱内形成全密封的环境，有利于形成全负压。

本实施例中的气囊A10和气囊B13可单独设置，优选所述气囊A10与治疗舱二2一体打印成型，所述气囊B13与活动部3一体打印成型。

本发明中，两个气囊A10充气后在两侧对腿部进行支撑、固定，两个气囊B13充气后在两侧对脚后跟部位进行支撑、固定，气囊充气后也可增加患者的舒适度。气囊A和气囊B均为长条状或椭圆形状，长度约为10-15cm，宽度约为5cm，其长度沿腿部方向，即其长度是沿治疗舱二的纵向，四个气囊之间均间隔一定距离设置，一般每两个气囊之间的间隔距离为约1-2cm，便于治疗。

本发明使用时，治疗舱一1、治疗舱二2、活动部3将患者的腿部及脚部包裹在内，形成一个全密封的空间，有利于形成负压。气囊A和气囊B充气后将患者的腿部及脚部支撑、固定。正负压泵15可产生正、负压，根据治疗需要可选择正压或负压，采用正负压交替可起到空气泵的效果。负压条件下，空气净化装置6可对抽吸的舱内气体进行净化处理，清除患部的恶臭气味，保护医患。温湿度传感器8可对治疗舱内的温湿度进行检测，便于对舱内的温湿度进行控制，通过气体接头7可向治疗舱内通入氧气或通入经过温湿度调节的治疗气体，从而提供一个理想可调的温度、湿度、氧分压等局部小环境，有利于提高创面愈合率。患者患部的渗出液可通过液体引流管9引流出治疗舱外。

本实施例中的其他部分均为现有技术，在此不再赘述。
