尿道扩张器的制作方法

本发明属于医用设备领域，具体涉及一种尿道扩张器。

背景技术：

尿道下裂术后尿道狭窄是常见并发症，尿道狭窄多发生在阴茎头段尿道及近端尿道吻合口处，近端尿道吻合口狭窄原因主要是成形尿道血供差，吻合口未作斜面吻合等原因。尿道下裂术后1个月左右为瘢痕最严重时期，可以引起一过性尿道狭窄，严重时可继发尿道憩室，尿道憩室常有尿垢结石积存，易致尿路感染。对于伴有明显尿道狭窄者，术后3个月内的早期狭窄可用尿道扩张。若无效或严重病例应尿道狭窄切开或切除狭窄部分行尿道造瘘，尿道狭窄所致梗阻解除6个月后，行尿道憩室裁剪尿道修复手术。

尿道扩张为尿道下裂术后治疗尿道狭窄的保守治疗方法，治疗有效可解除尿道狭窄，防范尿道憩室、尿道结石的形成及尿道感染。避免二次手术增加患儿痛苦，加重患儿家庭经济负担。

现有的尿道扩张器如申请号：02288382.7，实用新型名称：尿道扩张器，它是将丝状探子设计成一根软质空心导管，并根据需要在空心导管内腔中设置硬质导管芯。但是该实用新型缺乏对尿道狭窄段长度、狭窄段直径及狭窄段距尿道外口距离的测量功能，同时缺乏对尿道炎性分泌物及结石的取材功能。

技术实现要素：

本发明的目的解决上述技术问题，提供一种尿道扩张器，它可以有效探查尿道狭窄部位，测算尿道狭窄直径大小及狭窄段长度，为严重尿道狭窄手术治疗及术式选择提供相关参考信息。同时可尽量减少更换不同型号尿道扩张器的操作给患儿带来的痛苦及尿道损伤；对于合并尿道感染或尿道憩室尿道结石患儿，可满足对尿道炎性分泌物及结石取材功能，以便送检指导临床诊治。

为实现上述的目的，本发明的技术方案为：

一种尿道扩张器，由球探子、连接杆和扩张管从左往右依次连接构成，所述连接杆右端上套接有锥形扩张器，所述锥形扩张器的顶部朝向球探子，底部朝向扩张管；所述锥形扩张器内部为中空碗状结构，其长度短于连接杆，锥形扩张器的底面直径大于连接杆的横截面直径。

作为进一步的技术方案，以上所述扩张管由圆锥形的连接端和圆柱形的管体从左往右依次连接构成，所述连接端与连接杆的连接处正位于锥形扩张器的底面中心。

作为进一步的技术方案，以上所述连接端的底面直径与管体的底面直径相同，所述管体的底面直径与锥形扩张器的底面直径相同。

作为进一步的技术方案，以上所述球探子的直径小于锥形扩张器的底面直径，球探子的直径大于连接杆的横截面直径。

作为进一步的技术方案，以上所述球探子的直径和锥形扩张器底面的直径比为6：（6.5-8）。

作为进一步的技术方案，以上所述连接杆、锥形扩张器和扩张管表面设有用于测量插入深度的刻度。

作为进一步的技术方案，以上所述球探子、连接杆、锥形扩张器和扩张管为内部连通的中空结构。

作为进一步的技术方案，以上所述球探子为圆球形。

与现有技术相比，本发明的有益效果为：

（1）本发明的球探子能顺利通过尿道狭窄处，起到有效引导作用，防止尿道扩张操作过程中异常通道的产生。

（2）本发明满足对尿道狭窄段长度、狭窄段直径及狭窄段距尿道外口距离的测量功能，利于选择合适型号尿道扩张器，减少频繁更换不同型号尿道扩张器，减少患儿痛苦。本发明的连接杆、锥形扩张器及扩张管表面，标注有长度刻度，方便测算尿道狭窄部位与尿道口的距离；本发明的锥形扩张器，当尿道狭窄处能顺利通过球探子和连接杆，在继续探入锥形扩张器时受阻，此时可估算出尿道狭窄部位与尿道口的距离，同时提示尿道狭窄处直径大于球探子直径而又小于锥形扩张器的底面直径，起到估算尿道狭窄处直径大小作用。当尿道不能顺利通过球探子和连接杆，即应立即更换小一个型号的尿道扩张器。为最终需手术修复尿道狭窄病患提供尿道狭窄部位，测算尿道狭窄直径大小及狭窄段长度等相关信息，利于术前分析及手术方式的选择。

（3）本发明通过圆锥体扩张器逐渐增大的直径，缓慢扩张尿道狭窄处，防暴力损伤及尿道粘膜撕裂。

（4）本发明的锥形扩张器设计成中空碗状结构，退出尿道时，中空碗状空间积存尿道炎性分泌物及结石，起到取材送检作用。

（5）本发明的扩张管管体的直径与锥形扩张器底面直径一致，继续向深部探入尿道扩张器，可使得尿道狭窄部整个节段与尿道扩张器完全接触，受力面增加，受力均匀，扩张效果好。

（6）本发明更进一步的设计为中空连通结构，可具备导尿功能。

附图说明

图1为本发明尿道扩张器的结构示意图；

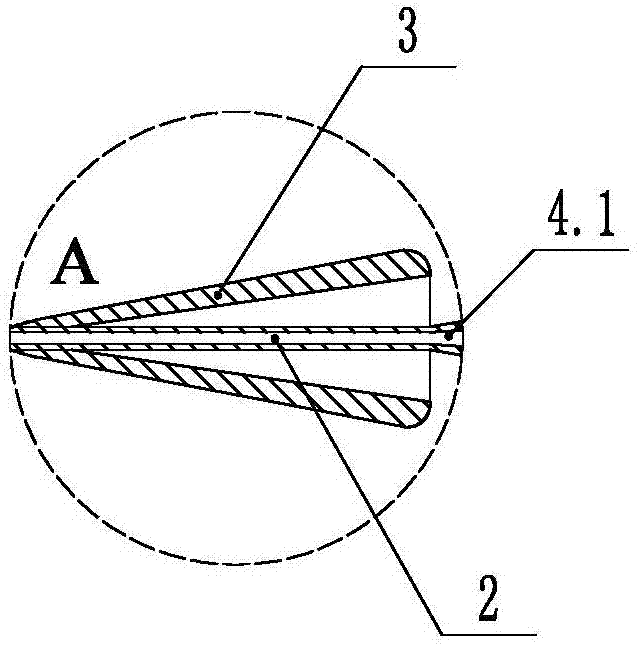

图2为图1中a部的局部放大剖视图；

图3为本发明实施例3和4尿道扩张器的内部结构示意图。

附图标记：1-球探子，2-连接杆，3-锥形扩张器，4-扩张管，4.1-连接端，4.2-管体，5-刻度。

具体实施方式

下面结合实施例对本发明作进一步详细的描述，但本发明的实施方式并不局限于实施例表示的范围。

实施例1：

如图1-2所示，一种尿道扩张器，由球探子1、连接杆2和扩张管4从左往右依次连接构成，连接杆2右端上套接有锥形扩张器3，锥形扩张器3的顶部朝向球探子1，底部朝向扩张管4；锥形扩张器3内部为中空碗状结构，其长度短于连接杆2，锥形扩张器3的底面直径大于连接杆2的横截面直径；扩张管4由圆锥形的连接端4.1和圆柱形的管体4.2从左往右依次连接构成，连接端4.1与连接杆2的连接处正位于锥形扩张器3的底面中心。连接端4.1的底面直径与管体4.2的底面直径相同，管体4.2的底面直径与锥形扩张器3的底面直径相同。球探子1的直径小于锥形扩张器3的底面直径，球探子1的直径大于连接杆2的横截面直径。球探子1的直径和锥形扩张器3底面的直径比为6：6.5。球探子1为圆球形。

实施例2：

如图1-2所示，一种尿道扩张器，由球探子1、连接杆2和扩张管4从左往右依次连接构成，连接杆2右端上套接有锥形扩张器3，锥形扩张器3的顶部朝向球探子1，底部朝向扩张管4；锥形扩张器3内部为中空碗状结构，其长度短于连接杆2，锥形扩张器3的底面直径大于连接杆2的横截面直径；扩张管4由圆锥形的连接端4.1和圆柱形的管体4.2从左往右依次连接构成，连接端4.1与连接杆2的连接处正位于锥形扩张器3的底面中心。连接端4.1的底面直径与管体4.2的底面直径相同，管体4.2的底面直径与锥形扩张器3的底面直径相同。球探子1的直径小于锥形扩张器3的底面直径，球探子1的直径大于连接杆2的横截面直径。球探子1的直径和锥形扩张器3底面的直径比为6：8。球探子1为圆球形。

实施例3：

如图1和3所示，一种尿道扩张器，由球探子1、连接杆2和扩张管4从左往右依次连接构成，连接杆2右端上套接有锥形扩张器3，锥形扩张器3的顶部朝向球探子1，底部朝向扩张管4；锥形扩张器3内部为中空碗状结构，其长度短于连接杆2，锥形扩张器3的底面直径大于连接杆2的横截面直径；扩张管4由圆锥形的连接端4.1和圆柱形的管体4.2从左往右依次连接构成，连接端4.1与连接杆2的连接处正位于锥形扩张器3的底面中心。连接端4.1的底面直径与管体4.2的底面直径相同，管体4.2的底面直径与锥形扩张器3的底面直径相同。球探子1的直径小于锥形扩张器3的底面直径，球探子1的直径大于连接杆2的横截面直径。球探子1的直径和锥形扩张器3底面的直径比为6：6.5。连接杆2、锥形扩张器3及扩张管4表面上设有用于测量插入深度的刻度5。球探子1、连接杆2、锥形扩张器3和扩张管4为内部连通的中空结构。球探子1为圆球形。

实施例4：

如图1和3所示，一种尿道扩张器，由球探子1、连接杆2和扩张管4从左往右依次连接构成，连接杆2右端上套接有锥形扩张器3，锥形扩张器3的顶部朝向球探子1，底部朝向扩张管4；锥形扩张器3内部为中空碗状结构，其长度短于连接杆2，锥形扩张器3的底面直径大于连接杆2的横截面直径；扩张管4由圆锥形的连接端4.1和圆柱形的管体4.2从左往右依次连接构成，连接端4.1与连接杆2的连接处正位于锥形扩张器3的底面中心。连接端4.1的底面直径与管体4.2的底面直径相同，管体4.2的底面直径与锥形扩张器3的底面直径相同。球探子1的直径小于锥形扩张器3的底面直径，球探子1的直径大于连接杆2的横截面直径。球探子1的直径和锥形扩张器3底面的直径比为6：8。连接杆2、锥形扩张器3及扩张管4表面上设有用于测量插入深度的刻度5。球探子1、连接杆2、锥形扩张器3和扩张管4为内部连通的中空结构。球探子1为圆球形。

使用时，球探子1插入患者尿道内，当尿道狭窄处能顺利通过球探子1和连接杆2，在继续探入锥形扩张器3时受阻时，此时可估算出尿道狭窄部位与尿道口的距离，同时提示尿道狭窄处直径大于球探子1直径而又小于锥形扩张器3的底面直径，然后继续推入扩张管4进行尿道扩张操作；当尿道不能顺利通过球探子1和连接杆2，即应立即更换小一个型号的尿道扩张器。

在本发明中，要求锥形扩张器3的底面直径比球探子的直径大一个型号，但由于每个厂家对型号的具体规定不同，每个型号之间差0.5mm或者2mm，因而本发明对球探子1的直径和锥形扩张器3底面的直径比限定为6：（6.5-8）。

在本发明的描述中，需要理解的是，术语“前”、“后”、“上”、“下”、“左”、“右”、“顶”、“底”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明，而不是指示或者暗示所指的装置或部件必须具有特定的方位、以特定的方位构造或操作，因此不能理解为对本发明的限制。

上述实施例，仅为对本发明的目的、技术方案和有益效果进一步详细说明的具体个例，本发明并非限定于此。凡在本发明公开的范围之内所做的任何修改、等同替换、改进等，均包含在本发明的保护范围之内。
