用于治疗失眠的理疗装置的制作方法

本发明涉及一种用于治疗失眠的仪器，属于医疗器械技术领域。

背景技术：

失眠的形成原因，目前科学界还没有定论，按病因可划分为原发性和继发性两类。

1.原发性失眠

通常缺少明确病因，或在排除可能引起失眠的病因后仍遗留失眠症状，主要包括心理生理性失眠、特发性失眠和主观性失眠3种类型。原发性失眠的诊断缺乏特异性指标，主要是一种排除性诊断。当可能引起失眠的病因被排除或治愈以后，仍遗留失眠症状时即可考虑为原发性失眠。心理生理性失眠在临床上发现其病因都可以溯源为某一个或长期事件对患者大脑边缘系统功能稳定性的影响，边缘系统功能的稳定性失衡最终导致了大脑睡眠功能的紊乱，失眠发生。

2.继发性失眠

包括由于躯体疾病、精神障碍、药物滥用等引起的失眠，以及与睡眠呼吸紊乱、睡眠运动障碍等相关的失眠。失眠常与其他疾病同时发生，有时很难确定这些疾病与失眠之间的因果关系，故近年来提出共病性失眠（Comorbid Insomnia）的概念，用以描述那些同时伴随其他疾病的失眠。

针对上述两类失眠，目前常见的物理治疗方法，是利用经颅磁刺激治疗仪（TMS），在β（beta）贝塔波段, 对脑神经进行低频刺激。虽然有一定效果，但是不尽如人意。原因在于，由于磁场的强度比较大, 都在１特斯拉以上，有一定的危险性，患者无法自行使用这类仪器，在医生指导下使用的时候，患者的脑电波活动会下降。但是离开医院一个小时之后，脑电波又回到了原始的兴奋状态。在患者晚上需要睡觉的时候，由于无法使用这个仪器, 脑电波与治疗前相比差距不大，所以，还是无法入睡。

技术实现要素：

本发明所要解决的技术问题是针对上述现有技术无法治疗失眠的不足，而提供一种治疗方案简单且具有一定治疗效果的用于治疗失眠的理疗装置。

为解决上述技术问题，本发明采用的技术方案是：

一种用于治疗失眠的理疗装置，包括光源以及光源控制器，所述光源控制器包括光源通断控制单元、闪烁频率控制单元及闪烁时间控制单元，所述光源通断控制单元控制所述光源发光或熄灭，所述闪烁频率控制单元控制所述光源的闪烁频率为0.5-7HZ，所述闪烁时间控制单元控制所述光源在设定的闪烁时间内以所述闪烁频率控制单元给出的闪烁频率闪烁。

所述光源为一组白色发光二极管，所述光源通断控制单元控制所述白色发光二极管在所述闪烁时间控制单元控制的不同时间段内有不同的发光数，所述闪烁频率控制单元控制所述光源在不同时间段内有不同的闪烁频率。

所述一组白色发光二极管的个数为6颗，6颗白色发光二极管具有6颗在闪烁频率为7HZ和闪烁时间为1分钟的第一状态、6颗在闪烁频率为6HZ和闪烁时间为1分钟的第二状态、6颗在闪烁频率为5HZ和闪烁时间为1分钟的第三状态、4颗在闪烁频率为3HZ和闪烁时间为1分钟的第四状态、4颗在闪烁频率为2HZ和闪烁时间为1分钟的第五状态、4颗在闪烁频率为1HZ和闪烁时间为1分钟的第五状态及2颗在闪烁频率为0.5HZ和闪烁时间为8分钟的第六状态。

还包括音源以及音源控制器，所述音源为存储器预先存储的催眠音乐，音源控制器包括音源通断控制单元、音频强度控制单元及声光同步节拍控制单元；所述音源通断控制单元控制所述音源发声或无声；所述音频强度控制单元控制所述音源的音量大小；所述声光同步节拍控制单元，控制所述音源在设定的播放时间内与光源闪烁频率控制单元给出的闪烁频率0.5-7HZ，保持节拍的同步，同时声音的大小，与光的强度同步变化。

所述存储器为移动硬盘、U盘、PROM、EPROM、光盘或磁记录设备。

所述理疗装置为可头戴式眼镜、智能电视、平板显示器、发光单元、电脑或智能手机。

脑波活动出现在双侧半球的各个脑区，左右半球相应区域频率及波幅基本对称，但前后脑区的波幅可有差别；弥漫性（diffuse)：脑波活动出现在双侧半球的各个脑区，但波形、波幅或频率有不固定、非持续性的不对称及不同步现象；局灶性（location or focus)：限局在某一局部的特殊脑电活动，可涉及不同的范围。一侧性 (unilateral)：出现于一侧半球或以一侧半球为主的异常电活动；对称性 (symmetry)：双侧大脑半球各对应区域脑电活动的波形、波幅、位相和频率基本相同（反之为非对称性）；

脑波的出现方式有：

散发 (random)：单个无规则出现的脑波；

阵发 (paroxysm)：突出于背景并持续一段时间的脑波；

节律 (rhythm)：三个或三个以上波形、频率、波幅相似的脑波连续出现；

短程：小于 1 秒；中程：1～3 秒；长程：大于 3 秒；

周期性 (periodic)：某种突出于背景的脑波或波群以相似的间隔重复出现。

申请人对睡眠时脑电波的检测：

觉醒与脑干网状结构上行激动系统的活动有关。睡眠具有正相睡眠 (= 脑电波呈现同步化慢波时相) 和异相睡眠 (= 脑电波呈现去同步化快波时相) 两种时相状态。睡眠两时相的转换为：由浅睡 (慢波睡眠)→深睡 (快波睡眠)→浅睡。每晚可重复 4～5 次的周期性过程。睡眠分期：NREM：Ⅰ（思睡期）：α 波解体，θ 波增多；Ⅱ（浅睡期）：顶枕部 4-7 Hz 高幅顶尖波，睡眠纺锤波；Ⅲ（中睡期）：高波幅 δ 波占 20%-50%，少量睡眠纺锤波；Ⅳ（深睡期）：以高波幅 δ 波为主，>50%。REM：睡眠深，但 EEG 近似于清醒状态。

从上述检测可以得出，入睡的过程，是脑电波从较高频率，逐步向低频转换的过程，从8-12HZ，快速过渡到4-7HZ, 然后逐步向0.5-3HZ过渡，而且波幅慢慢增大。

外部的白光，透过眼睛，是可以对人的脑电波产生影响的。因此，本发明通过光刺激和音频刺激，来模拟人类睡眠的过程，调整脑电波，使得失眠患者的脑电波与良好睡眠过程的脑电波相符合，达到治疗失眠的效果。

附图说明

图1是本发明的原理框图；

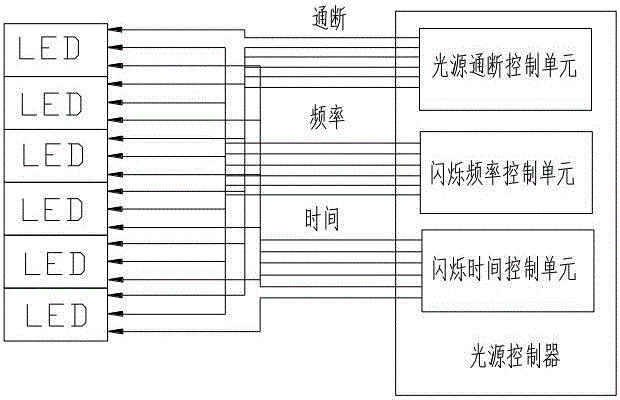

图2是本发明采用LED光源组的仪器原理框图。

图3是本发明采用音源控制原理框图。

具体实施方式

下面结合具体实施例，对本发明作详细说明：

如图1所示，本发明用于治疗失眠的理疗装置，包括光源以及光源控制器，其中光源控制器包括光源通断控制单元、闪烁频率控制单元及闪烁时间控制单元。光源通断控制单元输出通断的控制信号控制光源发光或熄灭，闪烁频率控制单元输出频率的控制信号控制光源的闪烁频率为0.5-7HZ，闪烁时间控制单元输出时间的控制信号控制光源在设定的闪烁时间内以闪烁频率控制单元给出的闪烁频率进行闪烁。

本发明光源可采用一组LED白色发光二极管组成，在本实施例中，采用6个LED，如图2所示。光源通断控制单元、闪烁频率控制单元及闪烁时间控制单元分别控制每一个LED的发光和熄灭，闪烁频率和闪烁时间，使由LED组成的光源处于六种不同状态。6颗白色发光二极管具有6颗在闪烁频率为7HZ和闪烁时间为1分钟的第一状态、6颗在闪烁频率为6HZ和闪烁时间为1分钟的第二状态、6颗在闪烁频率为5HZ和闪烁时间为1分钟的第三状态、4颗在闪烁频率为3HZ和闪烁时间为1分钟的第四状态、4颗在闪烁频率为2HZ和闪烁时间为1分钟的第五状态、4颗在闪烁频率为1HZ和闪烁时间为1分钟的第五状态及2颗在闪烁频率为0.5HZ和闪烁时间为8分钟的第六状态。

为了配合光源的治疗，本发明还可以增加音源及控制器，参见图3，提高治疗的效果。音源可采用U盘播放器(内含8G存储器), 音源断通控制单元与光源通断控制单元同步,在光源开通的同时，打开音源，U盘播放器开始工作，音量大小分别与6颗白光发光二极管，4颗白光发光二极管，2颗白光发光二极管的光强度线性对应。预先录制的音频，为预先录制的低频催眠音乐，频率范围以200HZ 以下为主，音频的节拍，由声光同步节拍控制单元根据光源的闪烁频率来同步，同样分为六种不同状态。高音量，7HZ的节拍，时间为1分钟的第一状态；高音量，6HZ的节拍，时间为1分钟的第二状态；高音量，5HZ的节拍，时间为1分钟的第三状态；中音量，3HZ的节拍，时间为1分钟的第四状态；中音量，2HZ的节拍，时间为1分钟的第五状态；中音量，1HZ的节拍，时间为1分钟的第五状态及低音量，0.5HZ的节拍，时间为8分钟的第六状态。

本发明仪器为可头戴式眼镜、智能电视、电脑、平板显示器，发光单元或智能手机等。

本发明治疗仪的使用方法是，让失眠患者直视6颗白色发光二极管组成的光源，闪烁的频率为7HZ，闪烁时间为1分钟，同时音源里面的播放器开始播放催眠音乐，节拍为7HZ ，然后闪烁频率降低到6HZ，闪烁时间为1分钟，催眠音乐的节拍同步调整到6HZ，然后闪烁频率降低到5HZ，闪烁时间为1分钟，催眠音乐的节拍同步调整到5HZ，然后闪烁频率降低到4HZ，闪烁时间为1分钟。催眠音乐的节拍同步调整到4HZ。然后闪烁频率降低到3HZ，光源由6颗白色发光二极管，减少为4颗发光二极管，闪烁时间为1分钟，催眠音乐的节拍同步降低到3HZ，音量调小一档（中档）。然后闪烁频率降低到2HZ，闪烁时间为1分钟，催眠音乐的节拍同步降低到2HZ，音量不变。然后闪烁频率降低到1HZ，闪烁时间为1分钟，催眠音乐的节拍同步降低到1HZ，音量不变。然后闪烁频率降低到0.5HZ，光源由4颗发光二极管，减少为2颗发光二极管，闪烁时间为8分钟。催眠音乐的节拍同步降低到0.5HZ，音量降低到最小。然后装置自动熄灭。光源和音源同时关闭。

对６位失眠志愿者进行了实验，在使用本理疗装置之前，他们的脑电图显示，他们临睡觉之前的α 波不解体，θ 波几乎不增加；使用本装置之后，所有的志愿者，α 波从第４分钟开始解体，θ 波增多２４％；使用本装置１８分钟之后，高波幅 的δ 波上升到２１％，符合预期的检测要求。而在实验中，６位志愿者在使用本装置１８分钟之后，全部睡着，效果非常显著。
