一种儿科医疗多用椅的制作方法

本发明涉及医疗技术领域，具体为一种儿科医疗多用椅。

背景技术：

在医院的医务人员给小儿检查治疗时，小儿恐惧容易哭闹，导致相关的医疗检查无法有序进行，有些检查和治疗需要在医疗椅上进行，而现有的医疗椅不能很好的分散儿童的注意力，使得检查所需时间较长，且椅子的整体适应性较差，不适用于不同年龄、身高段的儿童使用，同时也不便于婴幼儿使用，婴幼儿生长发育快，体型个子变化大，现有的适用于成人的医疗诊断用椅不能适用婴幼儿医疗诊断的需要，同时因为婴幼儿的生理排泄控制问题，极易在长时间医疗过程中发生排泄问题而影响治疗诊断工作的正常进行。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种儿科医疗多用椅，可以根据患者的情况从而对靠垫的位置进行调节，可以通过第一束带和第二束带对儿童的身体进行固定，设有可以调节的脚蹬，从而便于不同年龄段儿童的使用，在儿童需要输液进行治疗时，可以使用第三束带对儿童的手臂进行较为宽松的束缚，从而使得不会因长时间束缚产生压迫，又能够防止针头的掉落，同时设有排泄孔，在儿童需要排泄时，不需要较大幅度的移动就能够从排泄孔处排泄，从而便于儿童的排泄，同时设有显示器，可以播放动画片或者播放音乐从而分散儿童的注意力，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种儿科医疗多用椅，包括底座，所述底座的表面上通过第一电动伸缩杆连接有座板，所述座板的表面设有第一束带，所述座板通过第一铰链连接有靠板，所述靠板内设有滑槽，所述滑槽的顶端通过第二电动伸缩杆连接有靠垫，所述靠垫对应滑槽设有滑块，所述靠板的外侧面通过第三电动伸缩杆与底座连接，所述靠板上设有第二束带，所述座板两侧的底座上均设有支柱，一侧支柱的顶端设有第一扶手，且另一侧支柱的顶端设有第二扶手，所述第一扶手的顶端设有连接柱，所述连接柱的顶端设有悬挂钩，所述第二扶手的顶端通过第二铰链连接有安放板，所述安放板前方的第二扶手上设有安装柱，所述安装柱的顶端设有显示器，所述显示器设为触摸显示器，所述第二扶手的外侧面上设有控制箱，所述控制箱内设有处理器、连接器和控制开关组，所述显示器与处理器双向电连接，所述处理器的输出端电连接控制开关组的输入端，所述处理器与连接器双向电连接，所述控制开关组的输出端分别电连接第一电动伸缩杆、第二电动伸缩杆和第三电动伸缩杆的输入端。

作为本发明的一种优选技术方案，所述座板上设有排泄孔，所述排泄孔通过螺纹连接有挡板，所述挡板的底端设有把手。

作为本发明的一种优选技术方案，所述第一扶手设为L型结构，所述第一扶手的下方平面上设有第三束带。

作为本发明的一种优选技术方案，所述第二扶手对应座板的面上设有凹槽，所述凹槽的一端设有第四电动伸缩杆，所述第四电动伸缩杆的顶端设有脚蹬，所述控制开关组的输出端电连接第四电动伸缩杆的输入端。

作为本发明的一种优选技术方案，所述支柱设为套管结构，所述外套管和内套管上对应设有固定孔，所述固定孔内设有固定柱。

与现有技术相比，本发明的有益效果是：本儿科医疗多用椅，可以根据患者的情况从而对靠垫的位置进行调节，可以通过第一束带和第二束带对儿童的身体进行固定，设有可以调节的脚蹬，从而便于不同年龄段儿童的使用，在儿童需要输液进行治疗时，可以使用第三束带对儿童的手臂进行较为宽松的束缚，从而使得不会因长时间束缚产生压迫，又能够防止针头的掉落，同时设有排泄孔，在儿童需要排泄时，不需要较大幅度的移动就能够从排泄孔处排泄，从而便于儿童的排泄，同时设有显示器，可以播放动画片或者播放音乐从而分散儿童的注意力。

附图说明

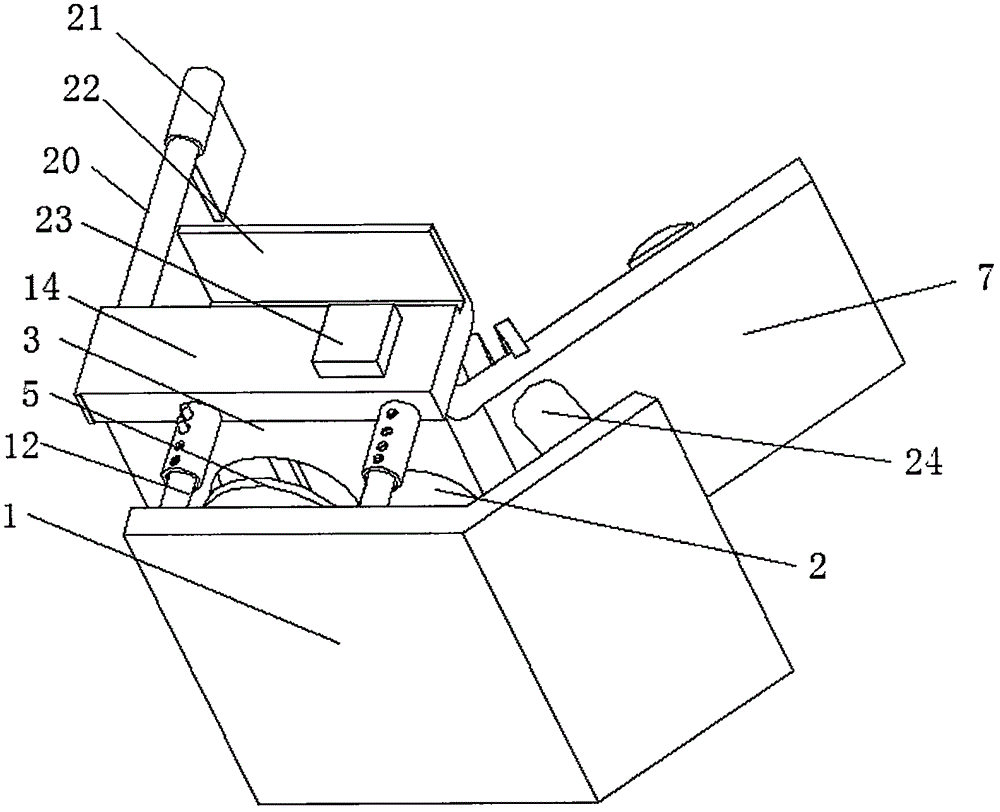

图1为本发明结构示意图；

图2为本发明侧面结构示意图；

图3为本发明电连接结构示意图。

图中：1底座、2第一电动伸缩杆、3座板、4排泄孔、5挡板、6第一束带、7靠板、8滑槽、9第二电动伸缩杆、10靠垫、11第二束带、12支柱、13第一扶手、14第二扶手、15第三束带、16连接柱、17凹槽、18第四电动伸缩杆、19脚蹬、20安装柱、21显示器、22安放板、23控制箱、231处理器、232连接器、233控制开关组、24第三电动伸缩杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种儿科医疗多用椅，包括底座1，底座1的表面上通过第一电动伸缩杆2连接有座板3，座板3上设有排泄孔4，排泄孔4通过螺纹连接有挡板5，挡板5的底端设有把手，便于对排泄孔4的打开和关闭，座板3的表面设有第一束带6，座板3通过第一铰链连接有靠板7，靠板7内设有滑槽8，滑槽8的顶端通过第二电动伸缩杆9连接有靠垫10，靠垫10对应滑槽8设有滑块，靠板7的外侧面通过第三电动伸缩杆24与底座1连接，靠板7上设有第二束带11，座板3两侧的底座1上均设有支柱12，一侧支柱12的顶端设有第一扶手13，第一扶手13设为L型结构，第一扶手13的下方平面上设有第三束带15，便于对输液时儿童的手臂进行固定，且另一侧支柱12的顶端设有第二扶手14，第二扶手14对应座板3的面上设有凹槽17，凹槽17的一端设有第四电动伸缩杆18，第四电动伸缩杆18的顶端设有脚蹬19，在儿童坐在座板3上时，使得脚部能够用力，从而便于儿童的使用，支柱12设为套管结构，外套管和内套管上对应设有固定孔，固定孔内设有固定柱，使得脚蹬19能够始终与底板3的表面相切，从而不会影响底板3的升降，第一扶手13的顶端设有连接柱16，连接柱16的顶端设有悬挂钩，第二扶手14的顶端通过第二铰链连接有安放板22，安放板22前方的第二扶手14上设有安装柱20，安装柱20的顶端设有显示器21，显示器21设为触摸显示器，第二扶手14的外侧面上设有控制箱23，控制箱23内设有处理器231、连接器232和控制开关组233，显示器21与处理器231双向电连接，处理器231的输出端电连接控制开关组233的输入端，处理器231与连接器232双向电连接，控制开关组233的输出端分别电连接第一电动伸缩杆2、第二电动伸缩杆9、第三电动伸缩杆24和第四电动伸缩杆18的输入端。

在使用时：医疗人员通过显示器21从而进行数据的输入，处理器231根据数据从而通过控制开关组233使得第一电动伸缩杆2和第三电动伸缩杆24工作，从而把底板3和靠板7调到相应的位置处，再通过控制开关组233使得第二电动伸缩杆9工作，从而把靠垫10调节到相应的位置，再把支柱12上的外套管和内套管对应底板3的位置进行固定，再通过控制开关组233使得第四电动伸缩杆18工作，从而把脚蹬19调节到相应的位置处，再通过显示器21经处理器231，从而通过连接器232与外界网络进行连接，从而根据儿童的需要播放视频或者音乐，从而用来分散儿童的注意力，然后把儿童安放在底板3和靠板7形成的区域内，通过第一束带6和第二束带11对儿童的身体进行固定，防止因为儿童乱动造成的不便，从而便于医疗人员对儿童进行检查，在儿童需要输液治疗时，通过第三束带15把儿童的手臂进行较为宽松的固定，从而防止针头的掉落，在儿童需要排泄时，通过挡板5上的把手去掉挡板5，从而使得排泄孔4出现，从而便于儿童的排泄，在排泄完成后在使用挡板5关闭排泄孔4，从而不会对座椅的座板3造成影响。

本发明可以根据患者的情况从而对靠垫10的位置进行调节，可以通过第一束带6和第二束带11对儿童的身体进行固定，设有可以调节的脚蹬19，从而便于不同年龄段儿童的使用，在儿童需要输液进行治疗时，可以使用第三束带15对儿童的手臂进行较为宽松的束缚，从而使得不会因长时间束缚产生压迫，又能够防止针头的掉落，同时设有排泄孔4，在儿童需要排泄时，不需要较大幅度的移动就能够从排泄孔4处排泄，从而便于儿童的排泄，同时设有显示器21，可以播放动画片或者播放音乐从而分散儿童的注意力。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
