一种胸腔引流穿刺针的制作方法

本发明涉及一种胸腔引流穿刺针，属于医疗器械领域。

背景技术：

当患者胸腔中产生积液后，需要尽快将积液从胸腔中抽取出来，从胸腔抽取积液是临床上常见的技术操作之一，现有技术中，常见的引流穿刺装置多由针管与橡胶管组成，医生需要在助手的帮助下，反复多次的接上或拔下进行排液，并不断的用止血钳夹持橡胶管，工作量比较大，且医生无法独自完成，过程繁琐复杂。现有技术中公开了一种胸腔引流穿刺器（专利号cn201620408578.5）解决了上述问题。穿刺深度因人而异，一般在穿刺过程中，当针锋抵抗感突然消失时，表明已穿人胸膜腔。

现有技术中的这种引流穿刺器，如果针头与滑套的位置固定，则需要准备不同长度的针头以适应不同患者不同穿刺深度的需要。

如果滑套与针头滑动设置，在针头穿刺道合适的深度时，需要通过滑动滑套来调整滑套的位置。

如果滑套与针头连接过于紧密，在向下滑动滑套时如果不用止血钳协助固定，容易在滑动过程中使针头刺入更深，如果使用止血钳固定针头，由于止血钳的阻挡，吸盘又无法滑到与皮肤贴合的位置。此时如果取下止血钳将滑套继续向下滑动，则在华涛的摩擦力支架，针头会继续刺入，有可能伤到患者的内脏。

如果滑套内表面与针头的连接压力小，滑套能够轻易的滑动，则由于滑套与针头的摩擦力小，针头在患者肌肉的蠕动下可能会向外运动或者向内运动，无法达到固定针头位置的效果。

如果单纯通过吸盘固定，当患者有轻微的动作时，患者表面皮肤活动，吸盘会失去吸附效果而脱落。

技术实现要素：

本发明针对现有技术中存在的问题，提供一种胸腔引流穿刺针，方便滑套固定针头的位置，操作简便。

为解决上述技术问题，本发明采取的技术方案是，一种胸腔引流穿刺针，包括针头（1）、吸盘（2）、橡胶管（3）以及引流袋（4），所述针头（1）的平头的一端穿过吸盘（2）与所述橡胶管（3）的一端相连接，橡胶管（3）的另一端连接引流袋（4），所述吸盘（2）远离针头（1）的一端设有滑套（5），所述滑套（5）与吸盘（2）的一端相连接并套于针头（1）上，所述橡胶管（3）上依次设有冲洗侧口（7）以及卡扣（8），所述引流袋（4）的另一端通过橡胶管（3）与气囊（6）相连接，所述连接引流袋（4）与气囊（6）的橡胶管（3）上设有单向排液阀（9）；所述滑套（5）上设置有开口缝隙（51），吸盘（2）上设置有扇形缺口（21），开口缝隙（51）与扇形缺口（21）的位置相对应，滑套（5）内设置有弹性紧压装置。

优化的，上述胸腔引流穿刺针，所述弹性紧压装置包括一个u型卡扣（52），u型卡扣（52）的u型开口朝向开口缝隙（51），u型卡扣（52）的外侧面两侧分别设置有一个开口支撑杆（53），开口支撑杆（53）的端部与u型卡扣（52）固定焊接，u型卡扣（52）被包裹于滑套（5）内，开口支撑杆（53）的尾端穿出滑套（5）外壁。

优化的，上述胸腔引流穿刺针，所述u型卡扣（52）的内壁两侧分别固定连接有一个挤压板（54），两个挤压板（54）对接形成圆柱形筒状。

优化的，上述胸腔引流穿刺针，所述挤压板（54）与u型卡扣（52）内壁之间设置有连接板（55）。

优化的，上述胸腔引流穿刺针，所述u型卡扣（52）、挤压板（54）、连接板（55）为尼龙挤塑一体成型件，u型卡扣（52）、挤压板（54）、连接板（55）包裹于滑套（5）内。

优化的，上述胸腔引流穿刺针，所述开口支撑杆（53）与u型卡扣（52）通过热熔挤压固定连接。

优化的，上述胸腔引流穿刺针，所述针头（1）外设有柱形针鞘。

优化的，上述胸腔引流穿刺针，所述引流袋（4）与橡胶管（3）之间采用无缝连接。

优化的，上述胸腔引流穿刺针，所述橡胶管（3）中设有防堵防折装置，所述防堵防折装置为异形实心柱，所述异形实心柱沿所述橡胶管（3）内壁长度方向一体成形设置。

本申请的技术方案中，增加了弹性紧压装置，方便滑套固定于合适的位置。在穿刺时，将针头（1）穿刺至合适的深度，此时手持针头（1）保持针头（1）的位置，同时另一只手挤压两个开口支撑杆（53）使得u型卡扣（52）发生弹性变形，u型卡扣（52）的u型开口张开，在u型卡扣（52）张开的同时，滑套（5）的开口缝隙（51）、吸盘（2）的扇形缺口（21）均张开，针头（1）在开口缝隙（51）和扇形缺口（21）处进入到滑套（5）内，松开开口支撑杆（53）后，开口缝隙（51）和扇形缺口（21）在u型卡扣（52）的弹性恢复力的作用下闭合，u型卡扣（52）弹性恢复后，两个挤压板（54）对接并围成圆柱形筒，挤压板（54）通过挤压滑套（5）内壁进而挤压针头（1）将针头位置固定。u型卡扣（52）两侧的挤压力通过连接板（55）传递至挤压板（54），使得两个挤压板（54）持续挤压针头（1），使得针头（1）固定牢固，不会发生移动。此过程操作简便，一个操作者即可完成，不需使用止血钳固定针头（1），操作简便。

附图说明

图1为本发明的结构示意图；

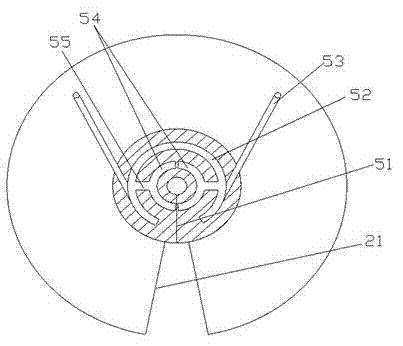

图2为图1的a-a剖视结构示意图；

图3为本发明的u型卡扣、挤压板、连接板的连接结构示意图。

具体实施方式

下面结合附图与具体实施例进一步阐述本发明的技术特点。

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。

如图1所示，本发明为一种胸腔引流穿刺针，包括针头（1）、吸盘（2）、橡胶管（3）以及引流袋（4），所述针头（1）的平头的一端穿过吸盘（2）与所述橡胶管（3）的一端相连接，橡胶管（3）的另一端连接引流袋（4），所述吸盘（2）远离针头（1）的一端设有滑套（5），所述滑套（5）与吸盘（2）的一端相连接并套于针头（1）上，所述橡胶管（3）上依次设有冲洗侧口（7）以及卡扣（8），所述引流袋（4）的另一端通过橡胶管（3）与气囊（6）相连接，所述连接引流袋（4）与气囊（6）的橡胶管（3）上设有单向排液阀（9）；所述滑套（5）上设置有开口缝隙（51），吸盘（2）上设置有扇形缺口（21），开口缝隙（51）与扇形缺口（21）的位置相对应，滑套（5）内设置有弹性紧压装置。

所述弹性紧压装置包括一个u型卡扣（52），u型卡扣（52）的u型开口朝向开口缝隙（51），u型卡扣（52）的外侧面两侧分别设置有一个开口支撑杆（53），开口支撑杆（53）的端部与u型卡扣（52）固定焊接，u型卡扣（52）被包裹于滑套（5）内，开口支撑杆（53）的尾端穿出滑套（5）外壁。

所述u型卡扣（52）的内壁两侧分别固定连接有一个挤压板（54），两个挤压板（54）对接形成圆柱形筒状。

所述挤压板（54）与u型卡扣（52）内壁之间设置有连接板（55）。

所述u型卡扣（52）、挤压板（54）、连接板（55）为尼龙挤塑一体成型件，u型卡扣（52）、挤压板（54）、连接板（55）包裹于滑套（5）内。

所述开口支撑杆（53）与u型卡扣（52）通过热熔挤压固定连接。

所述针头（1）外设有柱形针鞘。所述引流袋（4）与橡胶管（3）之间采用无缝连接。所述橡胶管（3）中设有防堵防折装置，所述防堵防折装置为异形实心柱，所述异形实心柱沿所述橡胶管（3）内壁长度方向一体成形设置。

本申请的技术方案中，增加了弹性紧压装置，方便滑套固定于合适的位置。在穿刺时，将针头（1）穿刺至合适的深度，此时手持针头（1）保持针头（1）的位置，同时另一只手挤压两个开口支撑杆（53）使得u型卡扣（52）发生弹性变形，u型卡扣（52）的u型开口张开，在u型卡扣（52）张开的同时，滑套（5）的开口缝隙（51）、吸盘（2）的扇形缺口（21）均张开，针头（1）在开口缝隙（51）和扇形缺口（21）处进入到滑套（5）内，松开开口支撑杆（53）后，开口缝隙（51）和扇形缺口（21）在u型卡扣（52）的弹性恢复力的作用下闭合，u型卡扣（52）弹性恢复后，两个挤压板（54）对接并围成圆柱形筒，挤压板（54）通过挤压滑套（5）内壁进而挤压针头（1）将针头位置固定。u型卡扣（52）两侧的挤压力通过连接板（55）传递至挤压板（54），使得两个挤压板（54）持续挤压针头（1），使得针头（1）固定牢固，不会发生移动。此过程操作简便，一个操作者即可完成，不需使用止血钳固定针头（1），操作简便。

当然，上述说明并非是对本发明的限制，本发明也并不限于上述举例，本技术领域的普通技术人员，在本发明的实质范围内，作出的变化、改型、添加或替换，都应属于本发明的保护范围。
