一种医疗用手术剪刀快速清洗设备的制作方法

本发明涉及一种手术剪刀清洗设备，尤其涉及一种医疗用手术剪刀快速清洗设备。

背景技术：

手术是指以刀、剪、针等器械在人体局部进行的操作，是外科的主要治疗方法，俗称“开刀”。目的是医治或诊断疾病，如去除病变组织、修复损伤、移植器官、改善机体的功能和形态等。早期手术仅限于用简单的手工方法，在体表进行切、割、缝，如脓肿引流、肿物切除、外伤缝合等。

目前在对医疗用的手术剪刀进行清洗的时候，大部分都是采用直接将手术剪刀放置在消毒液中进行清洗消毒，但是这样存在的缺点是清洗时的直接浸泡很难清洗的全面，而且在清洗完成后的运输过程也很容易造成二次污染。

因此亟需研发一种清洗较为全面、清洗完成的运输过程不会对手术剪刀造成二次污染的医疗用手术剪刀快速清洗设备来克服目前在对手术剪刀进行清洗的时候存在清洗不够全面、清洗完成的运输过程容易对手术剪刀造成二次污染的缺点。

技术实现要素：

（1）要解决的技术问题

本发明为了克服目前在对手术剪刀进行清洗的时候存在清洗不够全面、清洗完成的运输过程容易对手术剪刀造成二次污染的缺点，本发明要解决的技术问题是提供清洗较为全面、清洗完成的运输过程不会对手术剪刀造成二次污染的一种医疗用手术剪刀快速清洗设备。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种医疗用手术剪刀快速清洗设备，包括有底板、清洗箱、第一电机、搅拌叶、滤板、第一支撑板、第一滑轨、第一滑块、第一固定板、支撑杆、连接杆、第一连接块、放置架和推把，底板上通过中部通过螺栓连接的方式安装有清洗箱，清洗箱内下侧壁中部通过螺栓连接的方式安装有第一电机，第一电机上侧的第一电机输出轴通过联轴器连接有搅拌叶，清洗箱内左右两侧内壁下侧通过焊接的方式安装有滤板，底板上左右两侧通过焊接的方式安装有第一支撑板，左侧第一支撑板内上侧通过螺栓连接的方式安装有第一滑轨，第一滑轨内滑动式连接有第一滑块，第一滑块右侧通过焊接的方式安装有第一固定板，第一固定板右端通过焊接的方式安装有支撑杆，支撑杆下端通过焊接的方式安装有连接杆，连接杆下侧左方通过焊接的方式安装有第一连接块，第一连接块右侧下方通过焊接的方式安装有放置架，放置架上套有手术剪刀，左侧第一支撑板上侧左方开有一字孔，第一滑块左侧通过焊接的方式安装有推把，推把通过一字孔伸到左侧第一支撑板左方。

优选地，还包括有水泵和输液管，右侧第一支撑板右侧下方开有通孔，右侧第一支撑板右侧下方通过螺栓连接的方式安装有水泵抽液管通过通孔伸进清洗箱，水泵下侧连接有输液管。

优选地，还包括有升降装置，升降装置包括有第一连接板、第二连接板、第一转轴、第一转轮、第一传动条、第二转轴、第二转轮、第二传动条、第一转盘和第一摇把，左侧第一支撑板左侧设有升降装置，左侧第一支撑板左侧上方通过焊接的方式安装有第一连接板，左侧第一支撑板左侧下方通过焊接的方式安装有第二连接板，第一连接板和第二连接板前侧旋转式连接有第一转轴，第一转轴上连接有第一转轮，第一转轮之间连接有第一传动条，第一传动条右侧与推把连接，第二连接板前侧旋转式连接有第二转轴，第二转轴位于下侧第一转轴下方，第二转轴和下侧第一转轴上连接有第二转轮，第二转轮之间链接有第二传动条，第二转轴前侧连接有第一转盘，第一转盘前侧旋转式连接有第一摇把。

优选地，还包括有第一螺母、第一螺杆和第一压块，第二连接板前侧下方左侧通过焊接的方式安装有第一螺母，第一螺母内旋有第一螺杆，第一螺杆与第一螺母配合，第一螺杆右端旋转式连接有第一压块。

优选地，还包括有换向装置，换向装置包括有安装块、第一轴承座、第一转杆、第三转轮、第二固定板、第二轴承座、第二转杆、第四转轮、第三传动条、第二转盘和第二摇把，第一固定板上设有换向装置，第一固定板上侧中部通过焊接的方式安装有安装块，安装块内中部通过螺栓连接的方式安装有第一轴承座，第一轴承座内通过过盈连接的方式连接有第一转杆，第一转杆右端通过焊接的方式安装在支撑杆左侧上方，第一转杆左端通过螺栓连接的方式安装有第三转轮，第一滑块右侧上方通过焊接的方式安装有第二固定板，第二固定板内上侧通过螺栓连接的方式安装有第二轴承座，第二轴承座内通过过盈连接的方式连接有第二转杆，第二转杆右侧通过螺栓连接的方式安装有第四转轮，第四转轮和第三转轮之间连接有第三传动条，第二转杆右端通过螺栓连接的方式连接有第二转盘，第二转盘右侧旋转式连接有第二摇把。

优选地，还包括有第二螺母、第二螺杆和第二压块，第二固定板右侧上方通过焊接的方式安装有第二螺母，第二螺母内旋有第二螺杆，第二螺杆下端旋转式连接有第二压块。

优选地，还包括有收集装置，收集装置包括有第三转轴、旋转块、齿轮、第二滑轨、第二滑块、齿条、把手、第二支撑板、放置箱和海绵块，右侧第一支撑板左方设有收集装置，支撑杆上侧旋转式连接有第三转轴，第三转轴上连接有旋块，旋转块上端通过焊接的方式安装在连接杆上，第三转轴前侧连接有齿轮，支撑杆上方前侧通过螺栓连接的方式安装有第二滑轨，第二滑轨内滑动式连接有第二滑块，第二滑块上端通过焊接的方式安装有齿条，齿条与齿轮啮合，第二滑块前侧通过焊接的方式安装有把手，右侧第一支撑板左侧上方通过焊接的方式安装有第二支撑板，第二支撑板上放置有放置箱，放置箱内放置有海绵块。

优选地，还包括有第二连接块、第三螺杆、第三压块和第三螺母，支撑杆右侧上方通过焊接的方式安装有第二连接块，第二连接块右侧上方通过焊接的方式安装有第三螺杆，第三螺杆上滑动式连接有第三压块，第三压块右侧开有孔，第三压块通过孔在第三螺杆上移动，第三螺杆上侧旋有第三螺母，第三螺母位于第三压块上方，第三螺母与第三螺杆配合。

工作原理：当用户需要对手术剪刀进行清洗的时候，用户可以将手术剪刀的刀把挂在放置架上，然后向下推动推把，推把向下移动带动第一滑块在第一滑轨内向下移动，第一滑块向下移动将带动第一固定板向下移动，第一固定板向下移动将带动支撑杆向下移动，支撑杆向下移动将带动连接杆和第一连接块向下移动，从而带动放置架和手术剪刀向下移动，而当放置架和手术剪刀移动到清洗箱内时，用户打开第一电机，第一电机带动搅拌叶旋转，搅拌叶旋转将搅动清洗箱内的清洗液，从而对手术剪刀进行清洗。

因为还包括有水泵和输液管，右侧第一支撑板右侧下方开有通孔，右侧第一支撑板右侧下方通过螺栓连接的方式安装有水泵抽液管通过通孔伸进清洗箱，水泵下侧连接有输液管，当用户需要对清洗箱内的清洗液进行更换时，用户可以打开水泵，水泵将从清洗箱内泵出清洗液然后通过输液管泵出，此时用户只需进行收集，然后关闭水泵，将新的清洗液倒入到清洗箱内就可以了。

因为还包括有升降装置，升降装置包括有第一连接板、第二连接板、第一转轴、第一转轮、第一传动条、第二转轴、第二转轮、第二传动条、第一转盘和第一摇把，左侧第一支撑板左侧设有升降装置，左侧第一支撑板左侧上方通过焊接的方式安装有第一连接板，左侧第一支撑板左侧下方通过焊接的方式安装有第二连接板，第一连接板和第二连接板前侧旋转式连接有第一转轴，第一转轴上连接有第一转轮，第一转轮之间连接有第一传动条，第一传动条右侧与推把连接，第二连接板前侧旋转式连接有第二转轴，第二转轴位于下侧第一转轴下方，第二转轴和下侧第一转轴上连接有第二转轮，第二转轮之间链接有第二传动条，第二转轴前侧连接有第一转盘，第一转盘前侧旋转式连接有第一摇把，当用户在移动推把从而移动放置架和手术剪刀的时候，如果用户需要向下移动放置架和手术剪刀，用户可以顺时针旋转第一摇把，第一摇把旋转带动第一转盘顺时针旋转，第一转盘旋转带动第二转轴顺时针旋转，第二转轴旋转带动下侧第二转轮顺时针旋转，下侧第二转轮顺时针旋转将通过第二传动条带动下侧第一转轮顺时针旋转，下侧第一转轮旋转将通过第一传动条带动上侧第一转轮顺时针旋转，从而带动第一传动条顺时针旋转，第一传动条带动推把向下移动，从而带动第一滑块向下移动，从而带动放置架和手术剪刀向下移动，如果需要放置架和手术剪刀向上移动，则只需要逆时针旋转第一摇把。

因为还包括有第一螺母、第一螺杆和第一压块，第二连接板前侧下方左侧通过焊接的方式安装有第一螺母，第一螺母内旋有第一螺杆，第一螺杆与第一螺母配合，第一螺杆右端旋转式连接有第一压块，当用户旋转第一摇把将放置架和手术剪刀移动到所需的位置上时，用户可以旋转第一螺杆，第一螺杆通过与第一螺母的配合向右旋进，第一螺杆推动第一压块向右移动，使第一压块接触到第一转盘，从而固定住第一转盘使其不再进行旋转，从而固定住放置架和手术剪刀不再进行移动。

因为还包括有换向装置，换向装置包括有安装块、第一轴承座、第一转杆、第三转轮、第二固定板、第二轴承座、第二转杆、第四转轮、第三传动条、第二转盘和第二摇把，第一固定板上设有换向装置，第一固定板上侧中部通过焊接的方式安装有安装块，安装块内中部通过螺栓连接的方式安装有第一轴承座，第一轴承座内通过过盈连接的方式连接有第一转杆，第一转杆右端通过焊接的方式安装在支撑杆左侧上方，第一转杆左端通过螺栓连接的方式安装有第三转轮，第一滑块右侧上方通过焊接的方式安装有第二固定板，第二固定板内上侧通过螺栓连接的方式安装有第二轴承座，第二轴承座内通过过盈连接的方式连接有第二转杆，第二转杆右侧通过螺栓连接的方式安装有第四转轮，第四转轮和第三转轮之间连接有第三传动条，第二转杆右端通过螺栓连接的方式连接有第二转盘，第二转盘右侧旋转式连接有第二摇把，当用户需要减小在放置架上取出或者放置手术剪刀而落到清洗箱内的灰尘或者细菌时，用户可以旋转第二摇把，第二摇把旋转带动第二转盘旋转，第二转盘旋转带动第二转杆旋转，第二转杆在第二轴承座内旋转，第二转杆旋转带动第四转轮旋转，第四转轮旋转通过第三传动条带动第三转轮旋转，第三转轮旋转带动第一转杆旋转，第一转杆旋转在第一轴承座内，第一转杆旋转带动支撑杆旋转，从而带动放置架和手术剪刀旋转到第一固定板的上方，然后再从放置架上取出或者放置手术剪刀，这样就可以使第一固定板挡住一些灰尘和细菌。

因为还包括有第二螺母、第二螺杆和第二压块，第二固定板右侧上方通过焊接的方式安装有第二螺母，第二螺母内旋有第二螺杆，第二螺杆下端旋转式连接有第二压块，当用户旋转第二摇把是放置架和手术剪刀位于所需的位置上时，用户可以旋转第二螺杆，第二螺杆通过与第二螺母的配合向下旋进，第二螺杆推动第二压块向下移动，第二压块接触到第二转杆，从而固定住第二转杆使其不再进行旋转。

因为还包括有收集装置，收集装置包括有第三转轴、旋转块、齿轮、第二滑轨、第二滑块、齿条、把手、第二支撑板、放置箱和海绵块，右侧第一支撑板左方设有收集装置，支撑杆上侧旋转式连接有第三转轴，第三转轴上连接有旋块，旋转块上端通过焊接的方式安装在连接杆上，第三转轴前侧连接有齿轮，支撑杆上方前侧通过螺栓连接的方式安装有第二滑轨，第二滑轨内滑动式连接有第二滑块，第二滑块上端通过焊接的方式安装有齿条，齿条与齿轮啮合，第二滑块前侧通过焊接的方式安装有把手，右侧第一支撑板左侧上方通过焊接的方式安装有第二支撑板，第二支撑板上放置有放置箱，放置箱内放置有海绵块，当用户需要进一步的挡住在放置架上取出或者放置手术剪刀而落到清洗箱内的灰尘或者细菌时，当放置架和手术剪刀旋转到第一固定板上方时，用户可以推动把手，把手带动第二滑块在第二滑轨内向左移动，第二滑块向左移动将带动齿条向左移动，齿条移动将带动与之啮合的齿轮顺时针旋转，齿轮旋转将带动第三转轴顺时针旋转，第三转轴顺时针旋转将带动旋转块顺时针旋转，从而使放置架顺时针旋转，使放置架上的手术剪刀掉落到放置箱内，并通过海绵块进行缓冲。

因为还包括有第二连接块、第三螺杆、第三压块和第三螺母，支撑杆右侧上方通过焊接的方式安装有第二连接块，第二连接块右侧上方通过焊接的方式安装有第三螺杆，第三螺杆上滑动式连接有第三压块，第三压块右侧开有孔，第三压块通过孔在第三螺杆上移动，第三螺杆上侧旋有第三螺母，第三螺母位于第三压块上方，第三螺母与第三螺杆配合，当用户在放置架上放置好手术剪刀之后，用户可以旋转第三螺母，第三螺母通过与第三螺杆的配合向下旋进，第三螺母推动第三压块向下移动，第三压块接触到齿条，从而固定住齿条使其不再进行移动。

本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。

（3）有益效果

本发明达到了清洗较为全面、清洗完成的运输过程不会对手术剪刀造成二次污染的效果，通过采用旋转放置架和手术剪刀到第一固定板上方的位置然后推动把手使放置架上的手术剪刀落入到放置箱中的方式，不但能够避免清洗箱中的清洗液因为放置或取出手术剪刀的操作而掉落到清洗箱中的灰尘和细菌的污染，还能够避免清洗后的手术剪刀因为人工的手机造成的二次污染。

附图说明

图1为本发明的主视结构示意图。

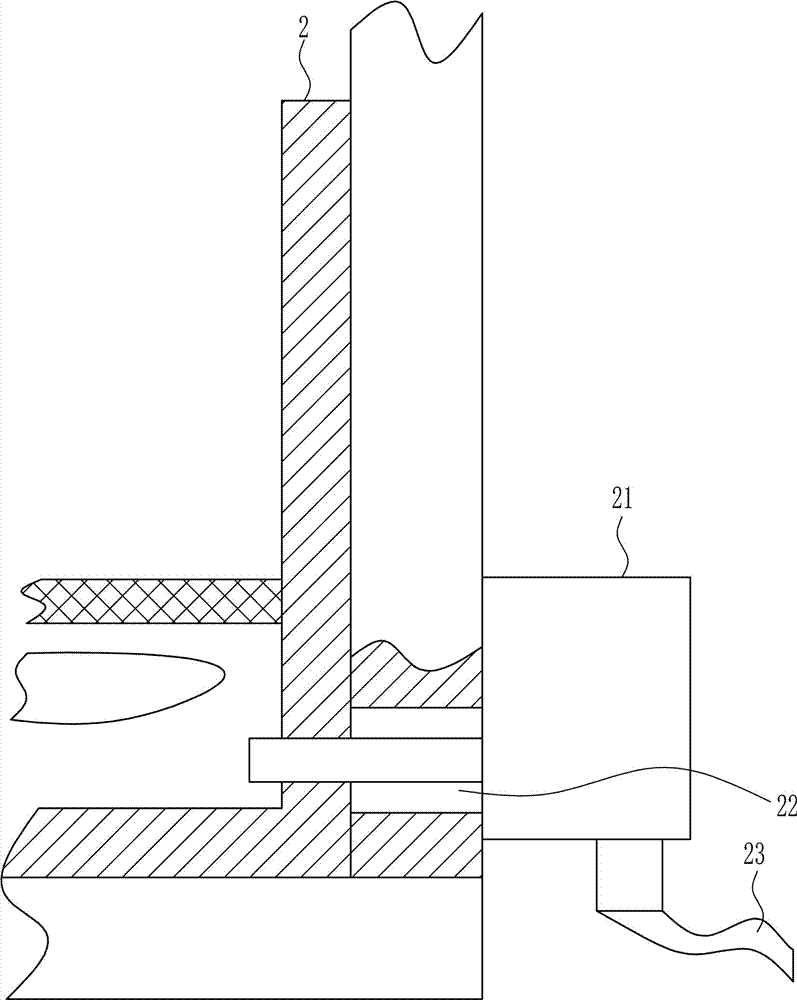

图2为本发明水泵的主视结构示意图。

图3为本发明升降装置的主视结构示意图。

图4为本发明第二连接板的主视结构示意图。

图5为本发明换向装置的第一种主视结构示意图。

图6为本发明换向装置的第二种主视结构示意图。

图7为本发明收集装置的主视结构示意图。

图8为本发明第三螺杆的主视结构示意图。

附图中的标记为：1-底板，2-清洗箱，3-第一电机，4-搅拌叶，5-滤板，6-第一支撑板，7-第一滑轨，8-第一滑块，9-第一固定板，10-支撑杆，11-连接杆，12-第一连接块，13-放置架，14-一字孔，15-推把，21-水泵，22-通孔，23-输液管，16-升降装置，161-第一连接板，162-第二连接板，163-第一转轴，164-第一转轮，165-第一传动条，166-第二转轴，167-第二转轮，168-第二传动条，169-第一转盘，1610-第一摇把，1691-第一螺母，1692-第一螺杆，1693-第一压块，17-换向装置，171-安装块，172-第一轴承座，173-第一转杆，174-第三转轮，175-第二固定板，176-第二轴承座，177-第二转杆，178-第四转轮，179-第三传动条，1710-第二转盘，1711-第二摇把，1771-第二螺母，1772-第二螺杆，1773-第二压块，18-收集装置，181-第三转轴，182-旋转块，183-齿轮，184-第二滑轨，185-第二滑块，186-齿条，187-把手，188-第二支撑板，189-放置箱，1810-海绵块，1861-第二连接块，1862-第三螺杆，1863-第三压块，1864-第三螺母。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种医疗用手术剪刀快速清洗设备，如图1-8所示，包括有底板1、清洗箱2、第一电机3、搅拌叶4、滤板5、第一支撑板6、第一滑轨7、第一滑块8、第一固定板9、支撑杆10、连接杆11、第一连接块12、放置架13和推把15，底板1上通过中部通过螺栓连接的方式安装有清洗箱2，清洗箱2内下侧壁中部通过螺栓连接的方式安装有第一电机3，第一电机3上侧的第一电机3输出轴通过联轴器连接有搅拌叶4，清洗箱2内左右两侧内壁下侧通过焊接的方式安装有滤板5，底板1上左右两侧通过焊接的方式安装有第一支撑板6，左侧第一支撑板6内上侧通过螺栓连接的方式安装有第一滑轨7，第一滑轨7内滑动式连接有第一滑块8，第一滑块8右侧通过焊接的方式安装有第一固定板9，第一固定板9右端通过焊接的方式安装有支撑杆10，支撑杆10下端通过焊接的方式安装有连接杆11，连接杆11下侧左方通过焊接的方式安装有第一连接块12，第一连接块12右侧下方通过焊接的方式安装有放置架13，放置架13上套有手术剪刀，左侧第一支撑板6上侧左方开有一字孔14，第一滑块8左侧通过焊接的方式安装有推把15，推把15通过一字孔14伸到左侧第一支撑板6左方。

实施例2

一种医疗用手术剪刀快速清洗设备，如图1-8所示，包括有底板1、清洗箱2、第一电机3、搅拌叶4、滤板5、第一支撑板6、第一滑轨7、第一滑块8、第一固定板9、支撑杆10、连接杆11、第一连接块12、放置架13和推把15，底板1上通过中部通过螺栓连接的方式安装有清洗箱2，清洗箱2内下侧壁中部通过螺栓连接的方式安装有第一电机3，第一电机3上侧的第一电机3输出轴通过联轴器连接有搅拌叶4，清洗箱2内左右两侧内壁下侧通过焊接的方式安装有滤板5，底板1上左右两侧通过焊接的方式安装有第一支撑板6，左侧第一支撑板6内上侧通过螺栓连接的方式安装有第一滑轨7，第一滑轨7内滑动式连接有第一滑块8，第一滑块8右侧通过焊接的方式安装有第一固定板9，第一固定板9右端通过焊接的方式安装有支撑杆10，支撑杆10下端通过焊接的方式安装有连接杆11，连接杆11下侧左方通过焊接的方式安装有第一连接块12，第一连接块12右侧下方通过焊接的方式安装有放置架13，放置架13上套有手术剪刀，左侧第一支撑板6上侧左方开有一字孔14，第一滑块8左侧通过焊接的方式安装有推把15，推把15通过一字孔14伸到左侧第一支撑板6左方。

还包括有水泵21和输液管23，右侧第一支撑板6右侧下方开有通孔22，右侧第一支撑板6右侧下方通过螺栓连接的方式安装有水泵21抽液管通过通孔22伸进清洗箱2，水泵21下侧连接有输液管23。

实施例3

一种医疗用手术剪刀快速清洗设备，如图1-8所示，包括有底板1、清洗箱2、第一电机3、搅拌叶4、滤板5、第一支撑板6、第一滑轨7、第一滑块8、第一固定板9、支撑杆10、连接杆11、第一连接块12、放置架13和推把15，底板1上通过中部通过螺栓连接的方式安装有清洗箱2，清洗箱2内下侧壁中部通过螺栓连接的方式安装有第一电机3，第一电机3上侧的第一电机3输出轴通过联轴器连接有搅拌叶4，清洗箱2内左右两侧内壁下侧通过焊接的方式安装有滤板5，底板1上左右两侧通过焊接的方式安装有第一支撑板6，左侧第一支撑板6内上侧通过螺栓连接的方式安装有第一滑轨7，第一滑轨7内滑动式连接有第一滑块8，第一滑块8右侧通过焊接的方式安装有第一固定板9，第一固定板9右端通过焊接的方式安装有支撑杆10，支撑杆10下端通过焊接的方式安装有连接杆11，连接杆11下侧左方通过焊接的方式安装有第一连接块12，第一连接块12右侧下方通过焊接的方式安装有放置架13，放置架13上套有手术剪刀，左侧第一支撑板6上侧左方开有一字孔14，第一滑块8左侧通过焊接的方式安装有推把15，推把15通过一字孔14伸到左侧第一支撑板6左方。

还包括有水泵21和输液管23，右侧第一支撑板6右侧下方开有通孔22，右侧第一支撑板6右侧下方通过螺栓连接的方式安装有水泵21抽液管通过通孔22伸进清洗箱2，水泵21下侧连接有输液管23。

还包括有升降装置16，升降装置16包括有第一连接板161、第二连接板162、第一转轴163、第一转轮164、第一传动条165、第二转轴166、第二转轮167、第二传动条168、第一转盘169和第一摇把1610，左侧第一支撑板6左侧设有升降装置16，左侧第一支撑板6左侧上方通过焊接的方式安装有第一连接板161，左侧第一支撑板6左侧下方通过焊接的方式安装有第二连接板162，第一连接板161和第二连接板162前侧旋转式连接有第一转轴163，第一转轴163上连接有第一转轮164，第一转轮164之间连接有第一传动条165，第一传动条165右侧与推把15连接，第二连接板162前侧旋转式连接有第二转轴166，第二转轴166位于下侧第一转轴163下方，第二转轴166和下侧第一转轴163上连接有第二转轮167，第二转轮167之间链接有第二传动条168，第二转轴166前侧连接有第一转盘169，第一转盘169前侧旋转式连接有第一摇把1610。

实施例4

一种医疗用手术剪刀快速清洗设备，如图1-8所示，包括有底板1、清洗箱2、第一电机3、搅拌叶4、滤板5、第一支撑板6、第一滑轨7、第一滑块8、第一固定板9、支撑杆10、连接杆11、第一连接块12、放置架13和推把15，底板1上通过中部通过螺栓连接的方式安装有清洗箱2，清洗箱2内下侧壁中部通过螺栓连接的方式安装有第一电机3，第一电机3上侧的第一电机3输出轴通过联轴器连接有搅拌叶4，清洗箱2内左右两侧内壁下侧通过焊接的方式安装有滤板5，底板1上左右两侧通过焊接的方式安装有第一支撑板6，左侧第一支撑板6内上侧通过螺栓连接的方式安装有第一滑轨7，第一滑轨7内滑动式连接有第一滑块8，第一滑块8右侧通过焊接的方式安装有第一固定板9，第一固定板9右端通过焊接的方式安装有支撑杆10，支撑杆10下端通过焊接的方式安装有连接杆11，连接杆11下侧左方通过焊接的方式安装有第一连接块12，第一连接块12右侧下方通过焊接的方式安装有放置架13，放置架13上套有手术剪刀，左侧第一支撑板6上侧左方开有一字孔14，第一滑块8左侧通过焊接的方式安装有推把15，推把15通过一字孔14伸到左侧第一支撑板6左方。

还包括有水泵21和输液管23，右侧第一支撑板6右侧下方开有通孔22，右侧第一支撑板6右侧下方通过螺栓连接的方式安装有水泵21抽液管通过通孔22伸进清洗箱2，水泵21下侧连接有输液管23。

还包括有升降装置16，升降装置16包括有第一连接板161、第二连接板162、第一转轴163、第一转轮164、第一传动条165、第二转轴166、第二转轮167、第二传动条168、第一转盘169和第一摇把1610，左侧第一支撑板6左侧设有升降装置16，左侧第一支撑板6左侧上方通过焊接的方式安装有第一连接板161，左侧第一支撑板6左侧下方通过焊接的方式安装有第二连接板162，第一连接板161和第二连接板162前侧旋转式连接有第一转轴163，第一转轴163上连接有第一转轮164，第一转轮164之间连接有第一传动条165，第一传动条165右侧与推把15连接，第二连接板162前侧旋转式连接有第二转轴166，第二转轴166位于下侧第一转轴163下方，第二转轴166和下侧第一转轴163上连接有第二转轮167，第二转轮167之间链接有第二传动条168，第二转轴166前侧连接有第一转盘169，第一转盘169前侧旋转式连接有第一摇把1610。

还包括有第一螺母1691、第一螺杆1692和第一压块1693，第二连接板162前侧下方左侧通过焊接的方式安装有第一螺母1691，第一螺母1691内旋有第一螺杆1692，第一螺杆1692与第一螺母1691配合，第一螺杆1692右端旋转式连接有第一压块1693。

还包括有换向装置17，换向装置17包括有安装块171、第一轴承座172、第一转杆173、第三转轮174、第二固定板175、第二轴承座176、第二转杆177、第四转轮178、第三传动条179、第二转盘1710和第二摇把1711，第一固定板9上设有换向装置17，第一固定板9上侧中部通过焊接的方式安装有安装块171，安装块171内中部通过螺栓连接的方式安装有第一轴承座172，第一轴承座172内通过过盈连接的方式连接有第一转杆173，第一转杆173右端通过焊接的方式安装在支撑杆10左侧上方，第一转杆173左端通过螺栓连接的方式安装有第三转轮174，第一滑块8右侧上方通过焊接的方式安装有第二固定板175，第二固定板175内上侧通过螺栓连接的方式安装有第二轴承座176，第二轴承座176内通过过盈连接的方式连接有第二转杆177，第二转杆177右侧通过螺栓连接的方式安装有第四转轮178，第四转轮178和第三转轮174之间连接有第三传动条179，第二转杆177右端通过螺栓连接的方式连接有第二转盘1710，第二转盘1710右侧旋转式连接有第二摇把1711。

还包括有第二螺母1771、第二螺杆1772和第二压块1773，第二固定板175右侧上方通过焊接的方式安装有第二螺母1771，第二螺母1771内旋有第二螺杆1772，第二螺杆1772下端旋转式连接有第二压块1773。

还包括有收集装置18，收集装置18包括有第三转轴181、旋转块182、齿轮183、第二滑轨184、第二滑块185、齿条186、把手187、第二支撑板188、放置箱189和海绵块1810，右侧第一支撑板6左方设有收集装置18，支撑杆10上侧旋转式连接有第三转轴181，第三转轴181上连接有旋块，旋转块182上端通过焊接的方式安装在连接杆11上，第三转轴181前侧连接有齿轮183，支撑杆10上方前侧通过螺栓连接的方式安装有第二滑轨184，第二滑轨184内滑动式连接有第二滑块185，第二滑块185上端通过焊接的方式安装有齿条186，齿条186与齿轮183啮合，第二滑块185前侧通过焊接的方式安装有把手187，右侧第一支撑板6左侧上方通过焊接的方式安装有第二支撑板188，第二支撑板188上放置有放置箱189，放置箱189内放置有海绵块1810。

还包括有第二连接块1861、第三螺杆1862、第三压块1863和第三螺母1864，支撑杆10右侧上方通过焊接的方式安装有第二连接块1861，第二连接块1861右侧上方通过焊接的方式安装有第三螺杆1862，第三螺杆1862上滑动式连接有第三压块1863，第三压块1863右侧开有孔，第三压块1863通过孔在第三螺杆1862上移动，第三螺杆1862上侧旋有第三螺母1864，第三螺母1864位于第三压块1863上方，第三螺母1864与第三螺杆1862配合。

工作原理：当用户需要对手术剪刀进行清洗的时候，用户可以将手术剪刀的刀把挂在放置架13上，然后向下推动推把15，推把15向下移动带动第一滑块8在第一滑轨7内向下移动，第一滑块8向下移动将带动第一固定板9向下移动，第一固定板9向下移动将带动支撑杆10向下移动，支撑杆10向下移动将带动连接杆11和第一连接块12向下移动，从而带动放置架13和手术剪刀向下移动，而当放置架13和手术剪刀移动到清洗箱2内时，用户打开第一电机3，第一电机3带动搅拌叶4旋转，搅拌叶4旋转将搅动清洗箱2内的清洗液，从而对手术剪刀进行清洗。

因为还包括有水泵21和输液管23，右侧第一支撑板6右侧下方开有通孔22，右侧第一支撑板6右侧下方通过螺栓连接的方式安装有水泵21抽液管通过通孔22伸进清洗箱2，水泵21下侧连接有输液管23，当用户需要对清洗箱2内的清洗液进行更换时，用户可以打开水泵21，水泵21将从清洗箱2内泵出清洗液然后通过输液管23泵出，此时用户只需进行收集，然后关闭水泵21，将新的清洗液倒入到清洗箱2内就可以了。

因为还包括有升降装置16，升降装置16包括有第一连接板161、第二连接板162、第一转轴163、第一转轮164、第一传动条165、第二转轴166、第二转轮167、第二传动条168、第一转盘169和第一摇把1610，左侧第一支撑板6左侧设有升降装置16，左侧第一支撑板6左侧上方通过焊接的方式安装有第一连接板161，左侧第一支撑板6左侧下方通过焊接的方式安装有第二连接板162，第一连接板161和第二连接板162前侧旋转式连接有第一转轴163，第一转轴163上连接有第一转轮164，第一转轮164之间连接有第一传动条165，第一传动条165右侧与推把15连接，第二连接板162前侧旋转式连接有第二转轴166，第二转轴166位于下侧第一转轴163下方，第二转轴166和下侧第一转轴163上连接有第二转轮167，第二转轮167之间链接有第二传动条168，第二转轴166前侧连接有第一转盘169，第一转盘169前侧旋转式连接有第一摇把1610，当用户在移动推把15从而移动放置架13和手术剪刀的时候，如果用户需要向下移动放置架13和手术剪刀，用户可以顺时针旋转第一摇把1610，第一摇把1610旋转带动第一转盘169顺时针旋转，第一转盘169旋转带动第二转轴166顺时针旋转，第二转轴166旋转带动下侧第二转轮167顺时针旋转，下侧第二转轮167顺时针旋转将通过第二传动条168带动下侧第一转轮164顺时针旋转，下侧第一转轮164旋转将通过第一传动条165带动上侧第一转轮164顺时针旋转，从而带动第一传动条165顺时针旋转，第一传动条165带动推把15向下移动，从而带动第一滑块8向下移动，从而带动放置架13和手术剪刀向下移动，如果需要放置架13和手术剪刀向上移动，则只需要逆时针旋转第一摇把1610。

因为还包括有第一螺母1691、第一螺杆1692和第一压块1693，第二连接板162前侧下方左侧通过焊接的方式安装有第一螺母1691，第一螺母1691内旋有第一螺杆1692，第一螺杆1692与第一螺母1691配合，第一螺杆1692右端旋转式连接有第一压块1693，当用户旋转第一摇把1610将放置架13和手术剪刀移动到所需的位置上时，用户可以旋转第一螺杆1692，第一螺杆1692通过与第一螺母1691的配合向右旋进，第一螺杆1692推动第一压块1693向右移动，使第一压块1693接触到第一转盘169，从而固定住第一转盘169使其不再进行旋转，从而固定住放置架13和手术剪刀不再进行移动。

因为还包括有换向装置17，换向装置17包括有安装块171、第一轴承座172、第一转杆173、第三转轮174、第二固定板175、第二轴承座176、第二转杆177、第四转轮178、第三传动条179、第二转盘1710和第二摇把1711，第一固定板9上设有换向装置17，第一固定板9上侧中部通过焊接的方式安装有安装块171，安装块171内中部通过螺栓连接的方式安装有第一轴承座172，第一轴承座172内通过过盈连接的方式连接有第一转杆173，第一转杆173右端通过焊接的方式安装在支撑杆10左侧上方，第一转杆173左端通过螺栓连接的方式安装有第三转轮174，第一滑块8右侧上方通过焊接的方式安装有第二固定板175，第二固定板175内上侧通过螺栓连接的方式安装有第二轴承座176，第二轴承座176内通过过盈连接的方式连接有第二转杆177，第二转杆177右侧通过螺栓连接的方式安装有第四转轮178，第四转轮178和第三转轮174之间连接有第三传动条179，第二转杆177右端通过螺栓连接的方式连接有第二转盘1710，第二转盘1710右侧旋转式连接有第二摇把1711，当用户需要减小在放置架13上取出或者放置手术剪刀而落到清洗箱2内的灰尘或者细菌时，用户可以旋转第二摇把1711，第二摇把1711旋转带动第二转盘1710旋转，第二转盘1710旋转带动第二转杆177旋转，第二转杆177在第二轴承座176内旋转，第二转杆177旋转带动第四转轮178旋转，第四转轮178旋转通过第三传动条179带动第三转轮174旋转，第三转轮174旋转带动第一转杆173旋转，第一转杆173旋转在第一轴承座172内，第一转杆173旋转带动支撑杆10旋转，从而带动放置架13和手术剪刀旋转到第一固定板9的上方，然后再从放置架13上取出或者放置手术剪刀，这样就可以使第一固定板9挡住一些灰尘和细菌。

因为还包括有第二螺母1771、第二螺杆1772和第二压块1773，第二固定板175右侧上方通过焊接的方式安装有第二螺母1771，第二螺母1771内旋有第二螺杆1772，第二螺杆1772下端旋转式连接有第二压块1773，当用户旋转第二摇把1711是放置架13和手术剪刀位于所需的位置上时，用户可以旋转第二螺杆1772，第二螺杆1772通过与第二螺母1771的配合向下旋进，第二螺杆1772推动第二压块1773向下移动，第二压块1773接触到第二转杆177，从而固定住第二转杆177使其不再进行旋转。

因为还包括有收集装置18，收集装置18包括有第三转轴181、旋转块182、齿轮183、第二滑轨184、第二滑块185、齿条186、把手187、第二支撑板188、放置箱189和海绵块1810，右侧第一支撑板6左方设有收集装置18，支撑杆10上侧旋转式连接有第三转轴181，第三转轴181上连接有旋块，旋转块182上端通过焊接的方式安装在连接杆11上，第三转轴181前侧连接有齿轮183，支撑杆10上方前侧通过螺栓连接的方式安装有第二滑轨184，第二滑轨184内滑动式连接有第二滑块185，第二滑块185上端通过焊接的方式安装有齿条186，齿条186与齿轮183啮合，第二滑块185前侧通过焊接的方式安装有把手187，右侧第一支撑板6左侧上方通过焊接的方式安装有第二支撑板188，第二支撑板188上放置有放置箱189，放置箱189内放置有海绵块1810，当用户需要进一步的挡住在放置架13上取出或者放置手术剪刀而落到清洗箱2内的灰尘或者细菌时，当放置架13和手术剪刀旋转到第一固定板9上方时，用户可以推动把手187，把手187带动第二滑块185在第二滑轨184内向左移动，第二滑块185向左移动将带动齿条186向左移动，齿条186移动将带动与之啮合的齿轮183顺时针旋转，齿轮183旋转将带动第三转轴181顺时针旋转，第三转轴181顺时针旋转将带动旋转块182顺时针旋转，从而使放置架13顺时针旋转，使放置架13上的手术剪刀掉落到放置箱189内，并通过海绵块1810进行缓冲。

因为还包括有第二连接块1861、第三螺杆1862、第三压块1863和第三螺母1864，支撑杆10右侧上方通过焊接的方式安装有第二连接块1861，第二连接块1861右侧上方通过焊接的方式安装有第三螺杆1862，第三螺杆1862上滑动式连接有第三压块1863，第三压块1863右侧开有孔，第三压块1863通过孔在第三螺杆1862上移动，第三螺杆1862上侧旋有第三螺母1864，第三螺母1864位于第三压块1863上方，第三螺母1864与第三螺杆1862配合，当用户在放置架13上放置好手术剪刀之后，用户可以旋转第三螺母1864，第三螺母1864通过与第三螺杆1862的配合向下旋进，第三螺母1864推动第三压块1863向下移动，第三压块1863接触到齿条186，从而固定住齿条186使其不再进行移动。

本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
