一种固定剂量单次注射气动无针注射器的制作方法

本发明涉及医药装置领域，特别涉及一种固定剂量单次注射气动无针注射器。

背景技术：

无针注射器在进行药物进行注射时不需要借助针头，使用高压射流原理，使得药液形成较细的流体，瞬间穿透皮肤达到皮下。

无针注射看不到针头，心理上对治疗的抵触就会降到最低，治疗的依从性就会提高，尤其是糖尿病儿童。无针注射能够对糖尿病患者带来诸多好处，具有大大减小有针注射器带来的痛苦、没有注射部位反复注射后硬结的形成等好处。

市场上较成功的无针注射器产品多采用强力弹簧作为注射器的动力源，体积小、重量轻、携带方便,但是在每次注射完成后,还需要专用的复位装置将弹簧重新压缩蓄能，操作过程过于繁琐。采用压缩气体作为动力源不需要额外的复位蓄能装置，简化了操作程序。

技术实现要素：

本发明的目的在于提供一种气动无针注射器，对于大注射剂量，可实现单次抽药单次注射，可对气源进行压力调节，不仅实现不同部位和深度的注射。

为实现上述目的，本发明采用以下技术方案：

一种固定剂量单次注射气动无针注射器，其特征在于，包括：动力供应装置、动力单元、发射型腔、手持保护套、夹套、枪管、一次性安瓿；所述动力单元设于发射型腔内；所述手持保护套设于发射型腔内；所述夹套固设于发射型腔内壁；所述枪管与发射型腔相连接；所述一次性安瓿与枪管可拆卸连接；所述动力供应装置包括气源、换向阀和输气软管，所述气源输出管路上设有调压装置和压力表，气源的出气口通过所述换向阀与输气软管相连接，所述输气软管与动力单元相连接。

进一步地，所述动力单元包括反向气塞、磁性推杆；所述反向气塞设有与磁性推杆相吸引的气塞螺栓、通气孔和通气孔，所述通气孔和通气孔一端分别与一输气软管相连接，另一端与发射型腔内腔相连通，所述气塞螺栓上设有与通气孔相连通的通孔，所述通孔与磁性推杆后端面垂直设置。

进一步地，所述反向气塞靠近磁性推杆一端设有凹陷部，所述凹陷部内表面设有内螺纹，所述气塞螺栓表面设有与内螺纹旋合的外螺纹，气塞螺栓与反向气塞通过螺纹可拆卸连接。

进一步地，所述气塞螺栓材质为钢材，优选为aisi1018。

进一步地，所述通气孔另一端设于反向气塞边侧，所述手持保护套与夹套之间设有气体通道，所述气体通道一端与通气孔相连通，另一端与磁性推杆滑动空间相连通。

进一步地，所述气源为空气压缩机或储气罐。

进一步地，所述换向阀为脚踏换向阀。

进一步地，所述动力供应装置还包括计数器，所述计数器与所述换向阀相连接。

进一步地，所述通气孔和通气孔通过气动快速接头与输气软管相连接。

进一步地，所述气动快速接头通过旋转盖与输气软管相连接。

上述气动无针注射器，通过在气源输出管路上设置调压装置，调节气源输出气体压力值为所需压力值，进而改变磁性推杆发射速度，实现不同部位和注射深度的注射；在反向气塞上设有两个通气孔，通过气动快速接头与输气软管相连接进而与换向阀相连接，这种设计仅通过在动力供应装置上设置换向阀，通过控制换向阀使气体流向在两个通气孔间切换，实现磁性推杆的前进和复位，与现有技术相比，简化无针注射器本体结构简单。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明中记载的一些实施例，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。

图1为本发明气动注射器结构示意图；

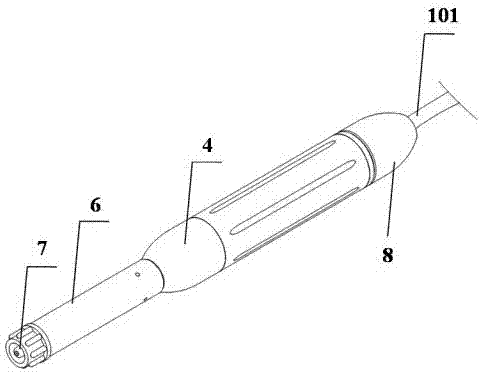

图2本发明的外观示意图；

图3为本发明气动注射器动力供应装置示意图。

其中，上述附图包括以下附图标记：

1、动力供应装置，2、动力单元，3、发射型腔，4、手持保护套，5、夹套，6、枪管，7、一次性安瓿，8、旋转盖，9、气动快速接头，101、输气软管，102、换向阀，103、气源，104、调压装置，105、压力表，106、计数器，201、磁性推杆，202、气塞螺栓，203、反向气塞，203-1、通气孔，203-2、通气孔，701、注射推杆，702、注射微孔。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下通过实施例，并结合附图，对本发明的气动无针注射器进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。

需要说明的是，当元件被称为“固定于”另一个元件时，它可以直接固定在另一个元件上或者也可以通过居中的元件固定于另一个元件。当一个元件被称为是“连接”另一个元件，它可以是直接连接到另一个元件或者也可以是通过居中的元件而连接于另一个元件。此外，除非特别指出，否则说明书中的术语“第一”及“第二”等描述仅仅用于区分说明书中的各个组件、元素、步骤等，而不是用于表示各个组件、元素、步骤之间的逻辑关系或者顺序关系等。

请参阅图1和图2所示，本发明的气动注射器一优选实施方式中，

一种固定剂量单次注射气动无针注射器，包括动力供应装置（1）、动力单元（2）、发射型腔（3）、手持保护套（4）、夹套（5）、枪管（6）、一次性安瓿（7）；所述动力单元（2）设于发射型腔（3）内；所述手持保护套（4）设于发射型腔（3）内；所述夹套（5）固设于发射型腔（3）内壁；所述枪管与发射型腔（3）相连接；所述一次性安瓿（7）与枪管（6）可拆卸连接；所述动力供应装置（1）包括气源（103）、换向阀（102）和输气软管（101），所述气源（103）输出管路上设有调压装置（104）和压力表（105），气源（103）的出气口通过所述换向阀（102）与输气软管（101）相连接，所述输气软管（101）与动力单元（2）相连接。

作为优选，所述动力单元（2）包括反向气塞（203）、磁性推杆（201）；所述反向气塞（203）设有与磁性推杆（201）相吸引的气塞螺栓（202）、通气孔（203-1）和通气孔（203-2），所述通气孔（203-1）和通气孔（203-2）一端分别与一输气软管（101）相连接，另一端与发射型腔（3）内腔相连通，所述气塞螺栓（202）上设有与通气孔（203-1）相连通的通孔，所述通孔与磁性推杆（201）后端面垂直设置。

作为优选，所述反向气塞（203）靠近磁性推杆一端设有凹陷部，所述凹陷部内表面设有内螺纹，所述气塞螺栓（202）表面设有与内螺纹旋合的外螺纹，气塞螺栓（202）与反向气塞（203）通过螺纹可拆卸连接。

作为优选，所述气塞螺栓（202）材质为钢材，进一步优选为aisi1018。

作为优选，所述通气孔（203-2）另一端设于反向气塞（203）边侧，所述手持保护套（4）与夹套（5）之间设有气体通道，所述气体通道一端与通气孔（203-2）相连通，另一端与磁性推杆（201）滑动空间相连通。

作为优选，所述气源（103）为空气压缩机或储气罐。

作为优选，所述换向阀（102）为脚踏换向阀。

作为优选，所述动力供应装置（1）还包括计数器（106），所述计数器（106）与所述换向阀（102）相连接。

作为优选，所述通气孔（203-1）和通气孔（203-2）通过气动快速接头（9）与输气软管（101）相连接。

作为优选，所述气动快速接头（9）通过旋转盖（8）与输气软管（101）相连接。

本发明公开的气动无针注射器，通过在气源输出管路上设置调压装置，调节气源输出气体压力值为所需压力值，进而改变磁性推杆发射速度，实现不同部位和注射深度的注射。在反向气塞上设有两个通气孔，通过气动快速接头与输气软管相连接进而与换向阀相连接，这种设计仅通过在动力供应装置上设置换向阀，通过控制换向阀使气体流向在两个通气孔间切换，实现磁性推杆的前进和复位，与现有技术相比，简化无针注射器本体结构简单。

在换向阀上设置计数器，用于记录注射次数。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
