用于治疗股骨骨折具备微创和支撑功能的非扩髓髓内钉的制作方法

本发明涉及骨科医疗器械领域，尤其涉及用于治疗股骨骨折具备微创和支撑功能的非扩髓髓内钉。

背景技术：

老年髋部骨折的发生率高，1年内病死率约25％，其中股骨转子间骨折发生率占髋部骨折的50％。其治疗主流为髓内钉，其操作过程中需要扩髓后植入主钉，扩髓会增加出血，其中隐性失血量达1500ml，成为老年人术后血流动力学不稳定的主要因素，增加了术后死亡率，同时扩髓亦可增加肺栓塞的可能性。如髓内钉开口后直接插入，在理论上可有效降低术中隐性失血的可能性。同时，转子间骨折的稳定固定需要同时具备内侧支撑和防旋的功能，现有的髓内钉均不能同时解决这两个问题，因此，设计一种同时具备防旋和内侧支撑的髓内钉可有效降低骨折的失效率，提高预后。现有的髓内钉均未能较好的同时解决固定稳定、避免髋短缩的效果。

技术实现要素：

本发明的目的在于提出一种用于治疗股骨近端骨折、且具备微创和支撑功能的非扩髓髓内钉。

为达此目的，本发明采用以下技术方案：

用于治疗股骨骨折具备微创和支撑功能的非扩髓髓内钉，包括主钉、第一骨钉、第二骨钉、第三骨钉和锁定钉；

所述主钉的一端的近端设有三个钉孔，分别为第一钉孔、第二钉孔和第三钉孔；

所述第一骨钉、第二骨钉和第三骨钉分别设置于第一钉孔、第二钉孔和第三钉孔；

所述第二骨钉和第三骨钉为交叉设置，所述第一骨钉、第二骨钉和第三骨钉组成三角形稳定结构；

所述主钉设有螺旋刀片部，所述螺旋刀片部设有第四钉孔，所述锁定钉设置于所述第四钉孔。

进一步，所述第一骨钉的直径均大于所述第二骨钉的直径和第三骨钉的直径。

所述第二骨钉的直径和第三骨钉的直径相等。

进一步，所述第一骨钉的直径为9mm，所述第二骨钉的直径和第三骨钉的直径均为5.5mm。

进一步，所述主钉的长度为210mm。

进一步，所述主钉的长度为170mm。

进一步，所述第一骨钉、第二骨钉、第三骨钉和锁定钉均为螺钉。

进一步，所述螺旋刀片部从其近端至其远端旋转105°。

进一步，所述螺旋刀片部以旋转方式进入髓腔。

本发明根据上述内容提出一种用于治疗股骨近端骨折、且具备微创和支撑功能的非扩髓髓内钉。

使用时，由于所述主钉设有螺旋刀片部，在插入时无需扩髓，只需要对近端进行开口即可直接锤击旋转插入，避免了扩髓带来的二次出血，更加安全。

所述螺旋刀片部以旋转方式进入髓腔，可以避免扩髓所造成的伤害，可以有助于压紧骨质，有助于骨质疏松症病人能更牢固地固定住髓内钉主钉。

所述第一骨钉、第二骨钉、第三骨钉和锁定钉均为螺钉，若是稳定骨折，所述第一骨钉沿股骨颈轴向植入，可对骨折端起拉力作用；

若是非稳定型骨折，可选择将所述第二骨钉和第三骨钉交叉植入股骨头中下部，可提供支撑作用，既能够防止退钉，又可以起到防旋作用，所述第一骨钉、第二骨钉和第三骨钉组成三角形稳定结构，能够避免髋短缩，股骨头有最好的支撑作用。所述锁定钉能够锁定所述主钉，避免其发生旋转，使其使用时更稳定安全。

附图说明

图1是本发明其中一个实施例使用时的示意图；

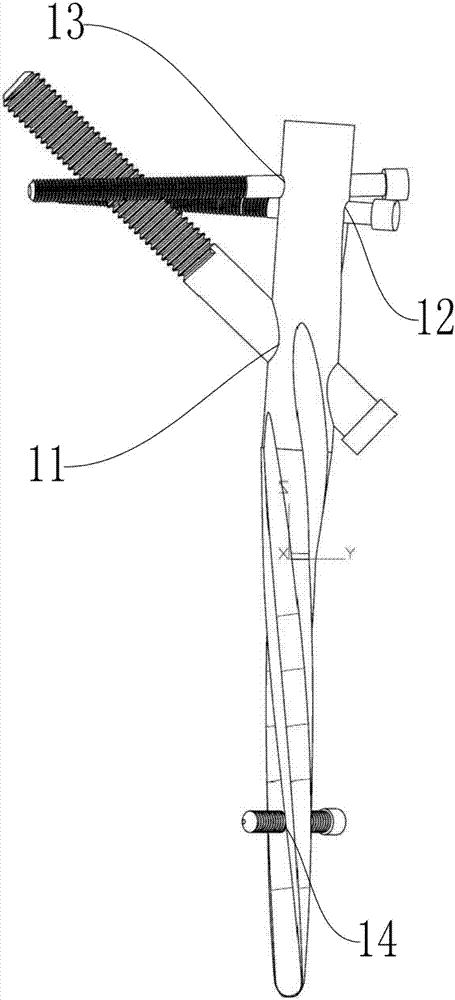

图2是本发明其中一个实施例的结构示意图。

其中：主钉1、螺旋刀片部11、第一骨钉21、第二骨钉22、第三骨钉23、锁定钉3、第一钉孔11、第二钉孔12、第三钉孔13、第四钉孔14。

具体实施方式

下面结合附图并通过具体实施方式来进一步说明本发明的技术方案。

如图1和图2所示，用于治疗股骨骨折具备微创和支撑功能的非扩髓髓内钉，包括主钉1、第一骨钉21、第二骨钉22、第三骨钉23和锁定钉3；

所述主钉1的一端的近端设有三个钉孔，分别为第一钉孔11、第二钉孔12和第三钉孔13；

所述第一骨钉21、第二骨钉22和第三骨钉23分别设置于第一钉孔11、第二钉孔12和第三钉孔13；

所述第二骨钉22和第三骨钉23为交叉设置，所述第一骨钉21、第二骨钉22和第三骨钉23组成三角形稳定结构；

所述主钉1设有螺旋刀片部11，所述螺旋刀片部11设有第四钉孔14，所述锁定钉3设置于所述第四钉孔14。

使用时，由于所述主钉1设有螺旋刀片部11，在插入时无需扩髓，只需要对近端进行开口即可直接锤击旋转插入，避免了扩髓带来的二次出血，更加安全。

所述螺旋刀片部11以旋转方式进入髓腔，可以避免扩髓所造成的伤害，可以有助于压紧骨质，有助于骨质疏松症病人能更牢固地固定住髓内钉主钉。

所述第一骨钉21、第二骨钉22、第三骨钉23和锁定钉3均为螺钉，若是稳定骨折，所述第一骨钉21沿股骨颈轴向植入，可对骨折端起拉力作用；

若是非稳定型骨折，可选择将所述第二骨钉22和第三骨钉23交叉植入股骨头中下部，可提供支撑作用，既能够防止退钉，又可以起到防旋作用，所述第一骨钉21、第二骨钉22和第三骨钉23组成三角形稳定结构，能够避免髋短缩，股骨头有最好的支撑作用。所述锁定钉3能够锁定所述主钉1，避免其发生旋转，使其使用时更稳定安全。

进一步，所述第一骨钉21的直径均大于所述第二骨钉22的直径和第三骨钉23的直径。

所述第一骨钉21对骨折端起拉力作用，所述第二骨钉22的直径和第三骨钉23提供辅助支撑作用，所以所述第一骨钉21的直径均大于所述第二骨钉22的直径和第三骨钉23的直径。

进一步，所述第二骨钉22的直径和第三骨钉23的直径相等。

使得所述第二骨钉22的和第三骨钉23的辅助支撑作用相等，效果更好。

进一步，所述第一骨钉21的直径为9mm，所述第二骨钉22的直径和第三骨钉23的直径均为5.5mm。

这样的尺寸设置，所述第一骨钉21对骨折端起到最佳的拉力作用，所述第二骨钉22的和第三骨钉23能够起到最佳的辅助支撑作用。

进一步，所述主钉1的长度为210mm。

可满足大部分股骨近端骨折需求。

进一步，所述主钉1的长度为170mm。

主要针对老年矮小女性设计，避免所述主钉1远端与股骨干内皮质形成应力集中。

进一步，所述第一骨钉21、第二骨钉22、第三骨钉23和锁定钉3均为螺钉。

进一步，所述螺旋刀片部11从其近端至其远端旋转105°。

自插入至锤击至髓内钉达到需求位置时，理论上按照人体结构设计，无需调整前倾角，可直接植入头钉。

以上结合具体实施例描述了本发明的技术原理。这些描述只是为了解释本发明的原理，而不能以任何方式解释为对本发明保护范围的限制。基于此处的解释，本领域的技术人员不需要付出创造性的劳动即可联想到本发明的其它具体实施方式，这些方式都将落入本发明的保护范围之内。

技术特征：

技术总结
用于治疗股骨骨折具备微创和支撑功能的非扩髓髓内钉，包括主钉、第一骨钉、第二骨钉、第三骨钉和锁定钉；主钉的一端的近端设有三个钉孔，分别为第一钉孔、第二钉孔和第三钉孔；第一骨钉、第二骨钉和第三骨钉分别设置于第一钉孔、第二钉孔和第三钉孔；第二骨钉和第三骨钉为交叉设置，第一骨钉、第二骨钉和第三骨钉组成三角形稳定结构；主钉设有螺旋刀片部，螺旋刀片部设有第四钉孔，锁定钉设置于第四钉孔。本发明是用于治疗股骨近端骨折、且具备微创和支撑功能的非扩髓髓内钉。
