一种便携式急诊负压吸引器的制作方法

本发明涉及医疗器械技术领域，具体来说，涉及一种便携式急诊负压吸引器。

背景技术：

负压吸引器是一款医疗设备，负压吸引器适用于门诊患者的负压吸引，如外科呼吸道手术、相关疾病以及家用吸痰。

现有的负压吸引器主要由负压容器和吸引管组成，在使用和携带时往往需要手拿着负压容器，便携性一般，难以满足市场上的需求。

技术实现要素：

本发明要解决的技术问题是提供一种便携式急诊负压吸引器。

为解决上述问题，本发明采用如下技术方案：

一种便携式急诊负压吸引器，包括负压容器、电磁阀、导流管和电池盒，所述负压容器上设置有气嘴，所述气嘴与电磁阀可拆卸连接，所述负压容器上设置有弹力布，所述弹力布末端与电池盒固定连接，所述负压容器、弹力布和电池盒之间形成有插入孔，所述导流管与电磁阀连接，所述电磁阀与电池盒电性连接，所述导流管外表面依次套有银纤维布和万向金属软管，所述万向金属软管上设置有手指套、led灯带和温度开关，所述led灯带和温度开关均与万向金属软管固定连接，所述led灯带、温度开关和电池盒依次电性连接，所述手指套侧面设置有按钮开关，所述电磁阀、按钮开关和电池盒依次电性连接，所述导流管末端设置有单向阀，所述单向阀与导流管可拆卸连接，所述单向阀一端设置有用于套住万向金属软管的一次性管套，所述单向阀外表面套有一次性缓冲气袋，所述一次性缓冲气袋与单向阀固定连接，所述一次性管套与一次性缓冲气袋为一体式设置；

所述手指套由按重量份数配比的聚四氟乙烯29-32份、乙烯-醋酸乙烯共聚物19-26份、四氯化钛3-5份、环氧改性硅油98-124份、硫磺粉末4-6份、纳米氧化锌5-9份、硅酸钠12-20份、二烷基二硫代磷酸锌1-4份、正丁基锂1-3份、对苯二甲酸2-5份和对羟基苯磺酸3-7份组成。

作为优选，所述电池盒背面设置有乳胶垫，所述乳胶垫背面设置有魔术贴子贴，所述乳胶垫与魔术贴子贴粘合，所述电池盒背面设置魔术贴母贴，所述电池盒与魔术贴母贴铆合，所述电池盒和乳胶垫通过魔术贴子贴和魔术贴母贴可拆卸连接，通过在电池盒背面设置有乳胶垫，可以有效的提升携带舒适性。

作为优选，所述一次性管套末端设置有橡皮圈，所述橡皮圈与一次性管套粘合，所述橡皮圈的直径为万向金属软管的直径二分之一，通过在一次性管套末端设置有橡皮圈，橡皮圈可以有效的勒紧万向金属软管，可以起到防止一次性管套末端出现位移的情况。

作为优选，所述按钮开关嵌入于手指套设置，所述手指套上设置有导向限位环，所述手指套与导向限位环为一体式设置，所述万向金属软管穿过导向限位环设置，按钮开关采用了嵌入式的结构，可以有效的降低整体的占用空间，而手指套上设置有导向限位环，可以对万向金属软管起到良好的限位和导向效果。

作为优选，所述单向阀上设置有与导流管相契合的插入部和与万向金属软管相配对的连接部，所述连接部和插入部均呈管型设置，所述连接部的内壁镶嵌有磁铁，所述磁铁呈环形设置，所述插入部与导流管过盈配合，通过在单向阀上设置有与导流管相契合的插入部和与万向金属软管相配对的连接部，导流管和万向金属软管均与单向阀连接稳定可靠，并且连接部的内壁镶嵌有磁铁，磁铁可以有效的吸附住万向金属软管，配合一次性管套末端的橡皮圈，从而可以起到优秀的防脱落效果。

作为优选，所述弹力布一端与电池盒铆合，所述弹力布上设置有子扣，所述弹力布与子扣缝合，所述负压容器上设置有与子扣相配对的母扣，所述母扣与负压容器为一体式设置，所述弹力布背面设置有防滑橡胶垫，所述防滑橡胶垫一面与弹力布粘合，所述防滑橡胶垫另一面开有弧形凹槽，弹力布与电池盒连接稳定，而负压容器与弹力布拆装方便，并且弹力布背面设置有开有弧形凹槽的防滑橡胶垫，防滑橡胶垫可以起到良好的防滑效果，可以有效的防止佩戴后轻易发生位移的情况，而且由于开有弧形凹槽，防滑橡胶垫与手的契合度较高，可以有效的提升舒适度，而且采用了弧形凹槽的设计可以有效的增加与手部的接触面积，提升防滑橡胶垫与手部之间的摩擦力。

作为优选，所述导流管、银纤维布和万向金属软管依次粘合，导流管、银纤维布和万向金属软管依次连接稳定可靠。

作为优选，所述负压容器与气嘴为一体式设置，所述气嘴外表面设置有外螺纹，所述电磁阀上设置有与外螺纹相配对的内螺纹，所述气嘴与电磁阀通过外螺纹和内螺纹可拆卸连接，负压容器与气嘴整体性好，结构稳定，电磁阀拆装方便。

作为优选，温度开关嵌入于万向金属软管设置，所述led灯带与万向金属软管粘合。

手指套的制备方法，包括以下步骤：

将聚四氟乙烯29-32份、乙烯-醋酸乙烯共聚物19-26份、四氯化钛3-5份、环氧改性硅油98-124份、硫磺粉末4-6份、纳米氧化锌5-9份、硅酸钠12-20份、二烷基二硫代磷酸锌1-4份、正丁基锂1-3份、对苯二甲酸2-5份和对羟基苯磺酸3-7份一起倒入到反应釜中进行加热混合搅拌处理，其中，加热温度为300-350℃，搅拌速度为40-100r/min，制得粘稠物；

2)将步骤1)制得的粘稠物倒入到螺杆挤出机中继而挤入模具内，冷却，脱模，即得手指套。

本发明的有益效果为：通过在负压容器上设置有弹力布，弹力布末端与电池盒固定连接，而且负压容器、弹力布和电池盒之间形成有插入孔，在携带和使用时可以将手掌穿过插入孔，使得负压容器和电池盒通过弹力布的作用而夹紧手臂，从而使得在携带和使用时不需要专门拿着负压容器，携带和使用方便，再加上设置有手指套和万向金属软管，使用一个手指能满足各种的使用需求，采用了万向金属软管调节方便，可以适合多种的使用需求，此外，电池盒背面设置有乳胶垫，乳胶垫背面设置有魔术贴子贴，乳胶垫与魔术贴子贴粘合，电池盒背面设置魔术贴母贴，电池盒与魔术贴母贴铆合，电池盒和乳胶垫通过魔术贴子贴和魔术贴母贴可拆卸连接，通过在电池盒背面设置有乳胶垫，可以有效的提升携带舒适性。一次性管套末端设置有橡皮圈，橡皮圈与一次性管套粘合，橡皮圈的直径为万向金属软管的直径二分之一，通过在一次性管套末端设置有橡皮圈，橡皮圈可以有效的勒紧万向金属软管，可以起到防止一次性管套末端出现位移的情况。按钮开关嵌入于手指套设置，手指套上设置有导向限位环，手指套与导向限位环为一体式设置，万向金属软管穿过导向限位环设置，按钮开关采用了嵌入式的结构，可以有效的降低整体的占用空间，而手指套上设置有导向限位环，可以对万向金属软管起到良好的限位和导向效果。单向阀上设置有与导流管相契合的插入部和与万向金属软管相配对的连接部，连接部和插入部均呈管型设置，连接部的内壁镶嵌有磁铁，磁铁呈环形设置，插入部与导流管过盈配合，通过在单向阀上设置有与导流管相契合的插入部和与万向金属软管相配对的连接部，导流管和万向金属软管均与单向阀连接稳定可靠，并且连接部的内壁镶嵌有磁铁，磁铁可以有效的吸附住万向金属软管，配合一次性管套末端的橡皮圈，从而可以起到优秀的防脱落效果。弹力布一端与电池盒铆合，弹力布上设置有子扣，弹力布与子扣缝合，负压容器上设置有与子扣相配对的母扣，母扣与负压容器为一体式设置，弹力布背面设置有防滑橡胶垫，防滑橡胶垫一面与弹力布粘合，防滑橡胶垫另一面开有弧形凹槽，弹力布与电池盒连接稳定，而负压容器与弹力布拆装方便，并且弹力布背面设置有开有弧形凹槽的防滑橡胶垫，防滑橡胶垫可以起到良好的防滑效果，可以有效的防止佩戴后轻易发生位移的情况，而且由于开有弧形凹槽，防滑橡胶垫与手的契合度较高，可以有效的提升舒适度，而且采用了弧形凹槽的设计可以有效的增加与手部的接触面积，提升防滑橡胶垫与手部之间的摩擦力。导流管、银纤维布和万向金属软管依次粘合，导流管、银纤维布和万向金属软管依次连接稳定可靠。负压容器与气嘴为一体式设置，所述气嘴外表面设置有外螺纹，电磁阀上设置有与外螺纹相配对的内螺纹，气嘴与电磁阀通过外螺纹和内螺纹可拆卸连接，负压容器与气嘴整体性好，结构稳定，电磁阀拆装方便。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明一种便携式急诊负压吸引器的整体结构示意图；

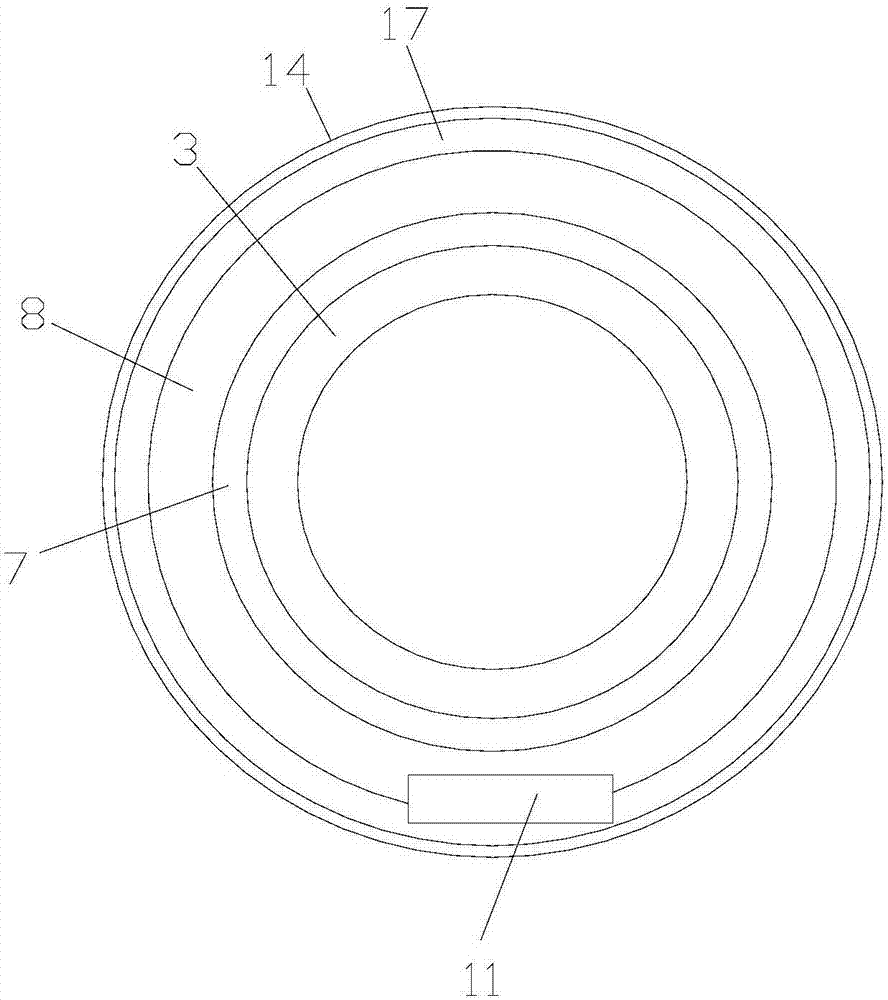

图2为本发明一种便携式急诊负压吸引器的万向金属软管的剖面图；

图3为本发明一种便携式急诊负压吸引器的手指套的侧视图；

图4为本发明一种便携式急诊负压吸引器的单向阀的剖面图；

图中：

1、负压容器；2、电磁阀；3、导流管；4、电池盒；5、气嘴；6、弹力布；7、银纤维布；8、万向金属软管；9、手指套；10、led灯带；11、温度开关；12、按钮开关；13、单向阀；14、一次性管套；15、一次性缓冲气袋；16、乳胶垫；17、橡皮圈；18、导向限位环；19、插入部；20、连接部；21、磁铁。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本发明保护的范围。

如图1-4所示，一种便携式急诊负压吸引器，包括负压容器1、电磁阀2、导流管3和电池盒4，所述负压容器1上设置有气嘴5，所述气嘴5与电磁阀2可拆卸连接，所述负压容器1上设置有弹力布6，所述弹力布6末端与电池盒4固定连接，所述负压容器1、弹力布6和电池盒4之间形成有插入孔(未图示)，所述导流管3与电磁阀2连接，所述电磁阀2与电池盒4电性连接，所述导流管3外表面依次套有银纤维布7和万向金属软管8，所述万向金属软管8上设置有手指套9、led灯带10和温度开关11，所述led灯带10和温度开关11均与万向金属软管8固定连接，所述led灯带10、温度开关11和电池盒4依次电性连接，所述手指套9侧面设置有按钮开关12，所述电磁阀2、按钮开关12和电池盒4依次电性连接，所述导流管3末端设置有单向阀13，所述单向阀13与导流管3可拆卸连接，所述单向阀13一端设置有用于套住万向金属软管8的一次性管套14，所述单向阀13外表面套有一次性缓冲气袋15，所述一次性缓冲气袋15与单向阀13固定连接，所述一次性管套14与一次性缓冲气袋15为一体式设置；

所述手指套由按重量份数配比的聚四氟乙烯32份、乙烯-醋酸乙烯共聚物26份、四氯化钛5份、环氧改性硅油124份、硫磺粉末6份、纳米氧化锌9份、硅酸钠20份、二烷基二硫代磷酸锌4份、正丁基锂3份、对苯二甲酸5份和对羟基苯磺酸7份组成。

在本实施例中，所述电池盒4背面设置有乳胶垫16，所述乳胶垫16背面设置有魔术贴子贴(未图示)，所述乳胶垫16与魔术贴子贴粘合，所述电池盒4背面设置魔术贴母贴(未图示)，所述电池盒4与魔术贴母贴铆合，所述电池盒4和乳胶垫16通过魔术贴子贴和魔术贴母贴可拆卸连接，通过在电池盒4背面设置有乳胶垫16，可以有效的提升携带舒适性。

在本实施例中，所述一次性管套14末端设置有橡皮圈17，所述橡皮圈17与一次性管套14粘合，所述橡皮圈17的直径为万向金属软管8的直径二分之一，通过在一次性管套14末端设置有橡皮圈17，橡皮圈17可以有效的勒紧万向金属软管8，可以起到防止一次性管套14末端出现位移的情况。

在本实施例中，所述按钮开关12嵌入于手指套9设置，所述手指套9上设置有导向限位环18，所述手指套9与导向限位环18为一体式设置，所述万向金属软管8穿过导向限位环18设置，按钮开关12采用了嵌入式的结构，可以有效的降低整体的占用空间，而手指套9上设置有导向限位环18，可以对万向金属软管8起到良好的限位和导向效果。

在本实施例中，所述单向阀13上设置有与导流管3相契合的插入部19和与万向金属软管8相配对的连接部20，所述连接部19和插入部20均呈管型设置，所述连接部20的内壁镶嵌有磁铁21，所述磁铁21呈环形设置，所述插入部19与导流管3过盈配合，通过在单向阀13上设置有与导流管3相契合的插入部19和与万向金属软管8相配对的连接部20，导流管3和万向金属软管8均与单向阀13连接稳定可靠，并且连接部20的内壁镶嵌有磁铁21，磁铁21可以有效的吸附住万向金属软管8，配合一次性管套14末端的橡皮圈17，从而可以起到优秀的防脱落效果。

在本实施例中，所述弹力布6一端与电池盒4铆合，所述弹力布6上设置有子扣(未图示)，所述弹力布6与子扣缝合，所述负压容器1上设置有与子扣相配对的母扣(未图示)，所述母扣与负压容器1为一体式设置，所述弹力布6背面设置有防滑橡胶垫(未图示)，所述防滑橡胶垫一面与弹力布6粘合，所述防滑橡胶垫另一面开有弧形凹槽(未图示)，弹力布6与电池盒4连接稳定，而负压容器1与弹力布6拆装方便，并且弹力布6背面设置有开有弧形凹槽的防滑橡胶垫，防滑橡胶垫可以起到良好的防滑效果，可以有效的防止佩戴后轻易发生位移的情况，而且由于开有弧形凹槽，防滑橡胶垫与手的契合度较高，可以有效的提升舒适度，而且采用了弧形凹槽的设计可以有效的增加与手部的接触面积，提升防滑橡胶垫与手部之间的摩擦力。

在本实施例中，所述导流管3、银纤维布7和万向金属软管8依次粘合，导流管3、银纤维布7和万向金属软管8依次连接稳定可靠。

在本实施例中，所述负压容器1与气嘴5为一体式设置，所述气嘴5外表面设置有外螺纹(未图示)，所述电磁阀2上设置有与外螺纹相配对的内螺纹(未图示)，所述气嘴5与电磁阀2通过外螺纹和内螺纹可拆卸连接，负压容器1与气嘴5整体性好，结构稳定，电磁阀2拆装方便。

在本实施例中，所述温度开关嵌入于万向金属软管设置，所述led灯带与万向金属软管粘合

手指套的制备方法，包括以下步骤：

将聚四氟乙烯32份、乙烯-醋酸乙烯共聚物26份、四氯化钛5份、环氧改性硅油124份、硫磺粉末6份、纳米氧化锌9份、硅酸钠20份、二烷基二硫代磷酸锌4份、正丁基锂3份、对苯二甲酸5份和对羟基苯磺酸7份一起倒入到反应釜中进行加热混合搅拌处理，其中，加热温度为350℃，搅拌速度为100r/min，处理时间为5h，制得粘稠物；

2)将步骤1)制得的粘稠物倒入到螺杆挤出机中继而挤入模具内，冷却，脱模，即得手指套。

本实施例的有益效果为：通过在负压容器上设置有弹力布，弹力布末端与电池盒固定连接，而且负压容器、弹力布和电池盒之间形成有插入孔，在携带和使用时可以将手掌穿过插入孔，使得负压容器和电池盒通过弹力布的作用而夹紧手臂，从而使得在携带和使用时不需要专门拿着负压容器，携带和使用方便，再加上设置有手指套和万向金属软管，使用一个手指能满足各种的使用需求，采用了万向金属软管调节方便，可以适合多种的使用需求，此外，电池盒背面设置有乳胶垫，乳胶垫背面设置有魔术贴子贴，乳胶垫与魔术贴子贴粘合，电池盒背面设置魔术贴母贴，电池盒与魔术贴母贴铆合，电池盒和乳胶垫通过魔术贴子贴和魔术贴母贴可拆卸连接，通过在电池盒背面设置有乳胶垫，可以有效的提升携带舒适性。一次性管套末端设置有橡皮圈，橡皮圈与一次性管套粘合，橡皮圈的直径为万向金属软管的直径二分之一，通过在一次性管套末端设置有橡皮圈，橡皮圈可以有效的勒紧万向金属软管，可以起到防止一次性管套末端出现位移的情况。按钮开关嵌入于手指套设置，手指套上设置有导向限位环，手指套与导向限位环为一体式设置，万向金属软管穿过导向限位环设置，按钮开关采用了嵌入式的结构，可以有效的降低整体的占用空间，而手指套上设置有导向限位环，可以对万向金属软管起到良好的限位和导向效果。单向阀上设置有与导流管相契合的插入部和与万向金属软管相配对的连接部，连接部和插入部均呈管型设置，连接部的内壁镶嵌有磁铁，磁铁呈环形设置，插入部与导流管过盈配合，通过在单向阀上设置有与导流管相契合的插入部和与万向金属软管相配对的连接部，导流管和万向金属软管均与单向阀连接稳定可靠，并且连接部的内壁镶嵌有磁铁，磁铁可以有效的吸附住万向金属软管，配合一次性管套末端的橡皮圈，从而可以起到优秀的防脱落效果。弹力布一端与电池盒铆合，弹力布上设置有子扣，弹力布与子扣缝合，负压容器上设置有与子扣相配对的母扣，母扣与负压容器为一体式设置，弹力布背面设置有防滑橡胶垫，防滑橡胶垫一面与弹力布粘合，防滑橡胶垫另一面开有弧形凹槽，弹力布与电池盒连接稳定，而负压容器与弹力布拆装方便，并且弹力布背面设置有开有弧形凹槽的防滑橡胶垫，防滑橡胶垫可以起到良好的防滑效果，可以有效的防止佩戴后轻易发生位移的情况，而且由于开有弧形凹槽，防滑橡胶垫与手的契合度较高，可以有效的提升舒适度，而且采用了弧形凹槽的设计可以有效的增加与手部的接触面积，提升防滑橡胶垫与手部之间的摩擦力。导流管、银纤维布和万向金属软管依次粘合，导流管、银纤维布和万向金属软管依次连接稳定可靠。负压容器与气嘴为一体式设置，所述气嘴外表面设置有外螺纹，电磁阀上设置有与外螺纹相配对的内螺纹，气嘴与电磁阀通过外螺纹和内螺纹可拆卸连接，负压容器与气嘴整体性好，结构稳定，电磁阀拆装方便。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
