一种护士站后勤保障用药品标本分离运输车的制作方法

本发明涉及药品分离运输装置领域，特别是一种护士站后勤保障用药品标本分离运输车。

背景技术：

药品，在运输过程中需要注意的很多，环境温度等会对一些药品产生影响，导致药效减弱，药品标本需要进行分离运输，其环境需求要求较严。

目前，在现有技术中，在申请号为201621195421.5，名称为一种药品保存和运输装置专利中，结构新颖、加工简便、使用方便、机械密封、无菌包装、安全可靠，但是，不能很好地将药品标本分离运输，不能在不固定连接的前提下将装置药品标本的箱子稳定住，既方便拆卸，又能将箱子稳住，没有设置专门冷冻的区间，单独对需要冷冻的药物标本冷冻，不影响其余药品，不能将装置进行伸缩，调节高度，方便放置和拿取药物标本。

为了解决上述问题，能很好地将药品标本分离运输，能在不固定连接的前提下将装置药品标本的箱子稳定住，既方便拆卸，又能将箱子稳住，设置专门冷冻的区间，单独对需要冷冻的药物标本冷冻，不影响其余药品，可以调节高度，方便取放药品，整体结构简单，操作方便，经济实用，适合大范围推广，因此，设计一种护士站后勤保障用药品标本分离运输车很有必要。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种护士站后勤保障用药品标本分离运输车。

实现上述目的本发明的技术方案为，一种护士站后勤保障用药品标本分离运输车，包括底板，所述底板上表面中心处设有一号磁铁层，所述一号磁铁层上方设有药品储存箱，所述药品储存箱下表面设有与一号磁铁层磁性相吸的二号磁铁层，所述药品储存箱内上、左、右、后表面均加工有矩形槽，每个所述矩形槽内均设有制冷器，所述底板上表面四角处均设有支杆，每个所述支杆上表面共同连接有槽体，所述槽体内下表面设有若干个隔板，所述槽体上表面铰链连接有扣盖，所述扣盖内下表面设有密封塞，所述底板下表面四角处均设有伸缩端向下的电动伸缩杆，每个所述电动伸缩杆伸缩端均固定连接有连接杆，每个所述连接杆下表面均设有刹车脚轮。

所述底板下表面加工有凹槽，所述凹槽内设有蓄电池和微处理器。

所述药品储存箱前表面加工有开口，所述药品储存箱前表面铰链连接有拉门。

所述槽体前表面设有开关，所述槽体前表面且位于开关左侧设有一号按钮，所述槽体前表面且位于开关右侧设有二号按钮，所述槽体左侧表面设有推动把手。

每个所述矩形槽处均设有透气盖，所述凹槽处设有防水外壳。

利用本发明的技术方案制作的一种护士站后勤保障用药品标本分离运输车，能很好地将药品标本分离运输，既方便拆卸，又能将箱子稳住，能单独对需要冷冻的药物标本冷冻，不影响其余药品，方便取放药品，整体结构简单，操作方便，经济实用，适合大范围推广。

附图说明

图1是本发明所述一种护士站后勤保障用药品标本分离运输车的结构示意图；

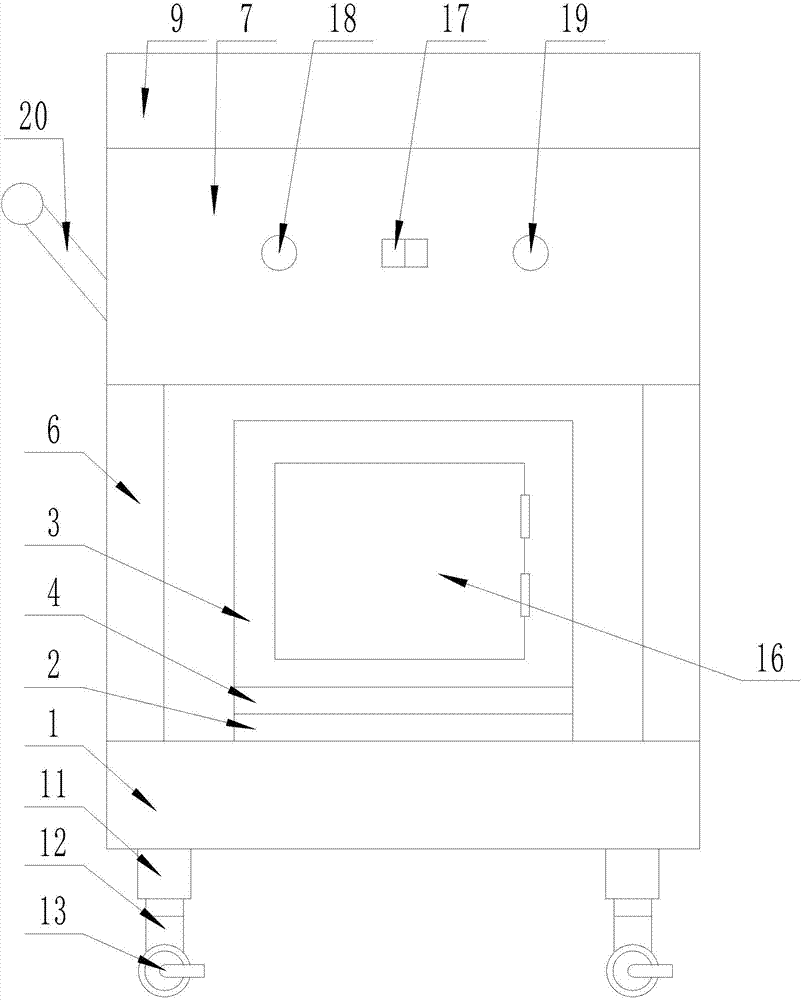

图2是本发明所述一种护士站后勤保障用药品标本分离运输车的主视图；

图3是本发明所述一种护士站后勤保障用药品标本分离运输车的左视图；

图中，1、底板；2、一号磁铁层；3、药品储存箱；4、二号磁铁层；5、制冷器；6、支杆；7、槽体；8、隔板；9、扣盖；10、密封塞；11、电动伸缩杆；12、连接杆；13、刹车脚轮；14、蓄电池；15、微处理器；16、拉门；17、开关；18、一号按钮；19、二号按钮；20、推动把手；21、透气盖；22、防水外壳。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-3所示，一种护士站后勤保障用药品标本分离运输车，包括底板1，所述底板1上表面中心处设有一号磁铁层2，所述一号磁铁层2上方设有药品储存箱3，所述药品储存箱3下表面设有与一号磁铁层2磁性相吸的二号磁铁层4，所述药品储存箱3内上、左、右、后表面均加工有矩形槽，每个所述矩形槽内均设有制冷器5，所述底板1上表面四角处均设有支杆6，每个所述支杆6上表面共同连接有槽体7，所述槽体7内下表面设有若干个隔板8，所述槽体7上表面铰链连接有扣盖9，所述扣盖9内下表面设有密封塞10，所述底板1下表面四角处均设有伸缩端向下的电动伸缩杆11，每个所述电动伸缩杆11伸缩端均固定连接有连接杆12，每个所述连接杆12下表面均设有刹车脚轮13；所述底板1下表面加工有凹槽，所述凹槽内设有蓄电池14和微处理器15；所述药品储存箱3前表面加工有开口，所述药品储存箱3前表面铰链连接有拉门16；所述槽体7前表面设有开关17，所述槽体7前表面且位于开关17左侧设有一号按钮18，所述槽体7前表面且位于开关17右侧设有二号按钮19，所述槽体7左侧表面设有推动把手20；每个所述矩形槽处均设有透气盖21，所述凹槽处设有防水外壳22。

本实施方案的特点为，药品储存箱3用来储存需要冷藏的药品，通过制冷器制冷，保证药品不会变质，另外通过一号磁铁层2和二号磁铁层4相吸稳定的固定在底板1上，还方便拿下来，轻松不费力，便于运输，通过隔板8将槽体7分隔开几个区域，分别放置不同类别的药品，保证各自的药效不乱，加上密封塞10密封，保证环境的封闭，防止变质的情况出现，电动伸缩杆11带动装置上下伸缩，方便运输车下方药品的放置和拿取，不用弯腰，减少疲劳强度，能很好地将药品标本分离运输，既方便拆卸，又能将箱子稳住，能单独对需要冷冻的药物标本冷冻，不影响其余药品，方便取放药品，整体结构简单，操作方便，经济实用，适合大范围推广。

在本实施方案中，首先，型号为hzb12-135的蓄电池14的输出端分别与制冷器5、电动伸缩杆11、型号为4004的微处理器15、开关17、一号按钮18和二号按钮19的输入端通过导线相连接，型号为4004的微处理器15的输出端分别与制冷器5和电动伸缩杆11的输入端通过导线相连接，具体操作如下，底板1上表面中心处设有一号磁铁层2，一号磁铁层2上方设有药品储存箱3，药品储存箱3下表面设有与一号磁铁层2磁性相吸的二号磁铁层4，药品储存箱3内上、左、右、后表面均加工有矩形槽，每个矩形槽内均设有制冷器5，药品储存箱3用来储存需要冷藏的药品，通过制冷器制冷，保证药品不会变质，另外通过一号磁铁层2和二号磁铁层4相吸稳定的固定在底板1上，还方便拿下来，轻松不费力，便于运输，底板1上表面四角处均设有支杆6，每个支杆6上表面共同连接有槽体7，槽体7内下表面设有若干个隔板8，槽体7上表面铰链连接有扣盖9，扣盖9内下表面设有密封塞10，通过隔板8将槽体7分隔开几个区域，分别放置不同类别的药品，保证各自的药效不乱，加上密封塞10密封，保证环境的封闭，防止变质的情况出现，底板1下表面四角处均设有伸缩端向下的电动伸缩杆11，每个电动伸缩杆11伸缩端均固定连接有连接杆12，每个连接杆12下表面均设有刹车脚轮13，电动伸缩杆11带动装置上下伸缩，方便运输车下方药品的放置和拿取，不用弯腰，减少疲劳强度，整体结构简单，操作方便，经济实用。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种护士站后勤保障用药品标本分离运输车，包括底板，所述底板上表面中心处设有一号磁铁层，所述一号磁铁层上方设有药品储存箱，所述药品储存箱下表面设有与一号磁铁层磁性相吸的二号磁铁层，所述药品储存箱内上、左、右、后表面均加工有矩形槽，每个所述矩形槽内均设有制冷器，所述底板上表面四角处均设有支杆，每个所述支杆上表面共同连接有槽体，所述槽体内下表面设有若干个隔板，所述槽体上表面铰链连接有扣盖。本发明的有益效果是，能很好地将药品标本分离运输，既方便拆卸，又能将箱子稳住，能单独对需要冷冻的药物标本冷冻，不影响其余药品，方便取放药品，整体结构简单，操作方便，经济实用，适合大范围推广。

技术研发人员：于洪涛
受保护的技术使用者：上海骐钛机械有限公司
技术研发日：2017.11.25
技术公布日：2018.04.20
