一种眼科用术前洗手设备的制作方法

本发明涉及一种医疗设备，尤其涉及一种眼科用术前洗手设备。

背景技术：

医疗汉语中文解释：1.医治，2.疾病的治疗。中华医史几千年，而这个字眼是在近几十年才出现，其实这是为了与国际接轨而新生的字眼，之前大多使用治疗。然而医疗也包含保健内容。

医护人员在进行手术前需要对自身进行充分的消毒，防止患者受到二次伤害，因此术前的消毒显得尤为重要，传统对手部的消毒过程复杂、消耗时间较长、需要的资源较多，因此亟需研发一种消毒过程简便、花费时间短、需要的资源较少的眼科用术前洗手设备。

技术实现要素：

(1)要解决的技术问题

本发明为了克服传统对手部的消毒过程复杂、消耗时间较长、需要的资源较多的缺点，本发明要解决的技术问题是提供一种消毒过程简便、花费时间短、需要的资源较少的眼科用术前洗手设备。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种眼科用术前洗手设备，包括有支腿、箱体、清洁机构、喷洒机构和第一出水管，左右侧支腿的顶部设有箱体，箱体的左侧开有第一通孔，箱体的内壁安装有清洁机构，箱体的顶部安装有喷洒机构，箱体底部的中间连接有第一出水管。

优选地，清洁机构包括有支撑杆、第一电机、旋转轴、滚筒、刷式平带、皮带轮和第一平带，箱体内壁的顶部和底部中间偏左和偏右位置对称的竖直连接有支撑杆，位于箱体内壁底部的右侧支撑杆上安装有第一电机，第一电机的输出轴和支撑杆上均连接有旋转轴，旋转轴上连接有滚筒，位于箱体内顶部和底部的左右两侧滚筒之间均连接有刷式平带，位于箱体内壁的顶部和底部的右侧旋转轴上连接有皮带轮，上下两方的皮带轮上绕有第一平带。

优选地，喷洒机构包括有水箱、加水口、水泵、导管和雾化喷头，箱体的顶部设有水箱，水箱顶部的左侧开有加水口，水箱内壁的底部安装有水泵，水泵的出水端连接有导管，导管的尾端穿过水箱伸入到箱体的内部并设有雾化喷头。

优选地，还包括有处理机构，处理机构包括有第一支撑板、第一收集箱、安装板、第二电机、旋转杆、轴承座、搅拌叶片、橡胶垫、第二出水管和阀门，左右侧支腿之间的底部连接有第一支撑板，第一支撑板的顶部设有第一收集箱，第一收集箱的左侧水平连接有安装板，安装板的顶部安装有第二电机，第二电机输出轴连接有旋转杆，第一收集箱的左侧中部开有第二通孔，旋转杆穿过第二通孔并伸入到第一收集箱中，第一收集箱的内右侧壁和左侧均安装有轴承座，旋转杆位于轴承座内，旋转杆位于第一收集箱的内部位置均匀设有多个搅拌叶片，第一收集箱的内左侧壁上设有橡胶垫，橡胶垫位于第二通孔的右侧，第一收集箱底部的右侧设有第二出水管，第二出水管上设有阀门。

优选地，还包括有烘干机构，烘干机构包括有烘干箱、风机、固定块、电热丝和第一网板，箱体的前侧连接有烘干箱，烘干箱的顶部安装有风机，风机的底部固定块，固定块之间设有电热丝，风机与烘干箱的连接位置设有第一网板。

优选地，还包括有收集机构，收集机构包括有l型卡板、第二收集箱、卡块和第二网板，烘干箱底部的中间连接有第二网板，烘干箱中部的偏左和偏右位置对称设有l型卡板，l型卡板内设有第二收集箱，第二收集箱的左右两侧对称的设有与l型卡板配合的卡块。

优选地，还包括有密封机构，密封机构包括有电动推杆、挡板和橡胶圈，箱体前侧的中部安装有电动推杆，电动推杆的伸缩杆上连接有挡板和箱体前侧的底部均连接有挡板，上下两方的挡板接触位置的中部偏左和偏右位置对称设有橡胶圈。

工作原理：需要对手部进行消毒时，医护人员将双手由第一通孔伸入到箱体中，启动清洁机构和喷洒机构工作，在清洁机构和喷洒机构的相互配合下对双手进行充分的清洁，清洁后的废液通过第一出水管导出，清洁完毕后操作者将双手取出，将清洁机构和喷洒机构关闭即可。

因为清洁机构包括有支撑杆、第一电机、旋转轴、滚筒、刷式平带、皮带轮和第一平带，箱体内壁的顶部和底部中间偏左和偏右位置对称的竖直连接有支撑杆，位于箱体内壁底部的右侧支撑杆上安装有第一电机，第一电机的输出轴和支撑杆上均连接有旋转轴，旋转轴上连接有滚筒，位于箱体内顶部和底部的左右两侧滚筒之间均连接有刷式平带，位于箱体内壁的顶部和底部的右侧旋转轴上连接有皮带轮，上下两方的皮带轮上绕有第一平带。启动第一电机工作，第一电机带动位于箱体内壁底部右侧的旋转轴转动，位于箱体内壁底部右侧的旋转轴转动带动箱体内壁底部右侧的滚筒转动，箱体内壁底部右侧的滚筒转动通过下方的刷式平带带动箱体内壁底部左侧的滚筒，同时内壁底部右侧的滚筒转动带动底部的皮带轮转动，底部的皮带轮转动通过第一平带带动上方的皮带轮转动，上方的皮带轮转动带动内壁顶部右侧的旋转轴转动，内壁顶部右侧的旋转轴转动带动内壁顶部右侧的滚筒转动，内壁顶部右侧的滚筒转动通过刷式平带带动内壁顶部左侧的滚筒转动，如此上下两方的刷式平带移动对医护人员的双手进行充分的清洁，清洁完毕后关闭第一电机即可。

因为喷洒机构包括有水箱、加水口、水泵、导管和雾化喷头，箱体的顶部设有水箱，水箱顶部的左侧开有加水口，水箱内壁的底部安装有水泵，水泵的出水端连接有导管，导管的尾端穿过水箱伸入到箱体的内部并设有雾化喷头。通过加水口向水箱中加入一定的清洗剂，启动水泵将清洗剂通过导管导流并由雾化喷头喷出，经雾化喷头喷出的清洁剂均匀覆盖在刷式皮带和医护人员的双手表面，如此即可配合清洁机构对双手进行充分的清洁，提高本发明的使用效果，当对双手清洁完毕后即可关闭水泵。

因为还包括有处理机构，处理机构包括有第一支撑板、第一收集箱、安装板、第二电机、旋转杆、轴承座、搅拌叶片、橡胶垫、第二出水管和阀门，左右侧支腿之间的底部连接有第一支撑板，第一支撑板的顶部设有第一收集箱，第一收集箱的左侧水平连接有安装板，安装板的顶部安装有第二电机，第二电机输出轴连接有旋转杆，第一收集箱的左侧中部开有第二通孔，旋转杆穿过第二通孔并伸入到第一收集箱中，第一收集箱的内右侧壁和左侧均安装有轴承座，旋转杆位于轴承座内，旋转杆位于第一收集箱的内部位置均匀设有多个搅拌叶片，第一收集箱的内左侧壁上设有橡胶垫，橡胶垫位于第二通孔的右侧，第一收集箱底部的右侧设有第二出水管，第二出水管上设有阀门。关闭阀门，第一出水管导出的废液进入第一收集箱中，启动第二电机工作，第二电机带动旋转杆转动，旋转杆转动带动搅拌叶片转动，搅拌叶片转动即可对进入第一收集箱中的废液进行一定的搅拌混合，当废液搅拌完毕后即可打开阀门将废液导出，当废液完全导出后即可关闭阀门和第二电机，如此即可对废液集中排放，减少对环境的污染。

因为还包括有烘干机构，烘干机构包括有烘干箱、风机、固定块、电热丝和第一网板，箱体的前侧连接有烘干箱，烘干箱的顶部安装有风机，风机的底部固定块，固定块之间设有电热丝，风机与烘干箱的连接位置设有第一网板。当医护人员的双手清洁完毕后将双手缩回在烘干箱中，启动风机和电热丝工作，电热丝对风机产生的气流进行一定的加热，加热后的气流进入到烘干箱中对双手进行烘干，烘干完毕后即可关闭风机和停止对电热丝供电，如此即可提高本发明的使用效果。

因为还包括有收集机构，收集机构包括有l型卡板、第二收集箱、卡块和第二网板，烘干箱底部的中间连接有第二网板，烘干箱中部的偏左和偏右位置对称设有l型卡板，l型卡板内设有第二收集箱，第二收集箱的左右两侧对称的设有与l型卡板配合的卡块。烘干机构对双手进行烘干时，双手残余的液体通过第二网板掉落到第二收集箱中，当第二收集箱中收集收集有一定的液体后即可拉动第二收集箱将其从l型卡板中取下，更换相同规格的第二收集箱，并使得卡块重新处于卡住l型卡板的状态后即可再次对液体进行收集，如此即可辅助烘干机构对双手进行快速烘干。

因为还包括有密封机构，密封机构包括有电动推杆、挡板和橡胶圈，箱体前侧的中部安装有电动推杆，电动推杆的伸缩杆上连接有挡板和箱体前侧的底部均连接有挡板，上下两方的挡板接触位置的中部偏左和偏右位置对称设有橡胶圈。启动电动推杆将上方的挡板向上移动，医护人员的双手即可通过橡胶圈伸入到箱体中，再次控制电动推杆将挡板复位，如此即可对箱体进行密闭，提高本发明的清洁效果，当需要将双手取下时，控制电动推杆将挡板向上移动至一定距离后即可将双手取下，再次控制电动推杆将挡板复位后即可关闭电动推杆。

(3)有益效果

本发明通过清洁机构和喷洒机构的相互配合，对医护人员的双手进行清洁，同时利用处理机构和烘干机构的优化，达到了消毒过程简便、花费时间短、需要的资源较少的效果。

附图说明

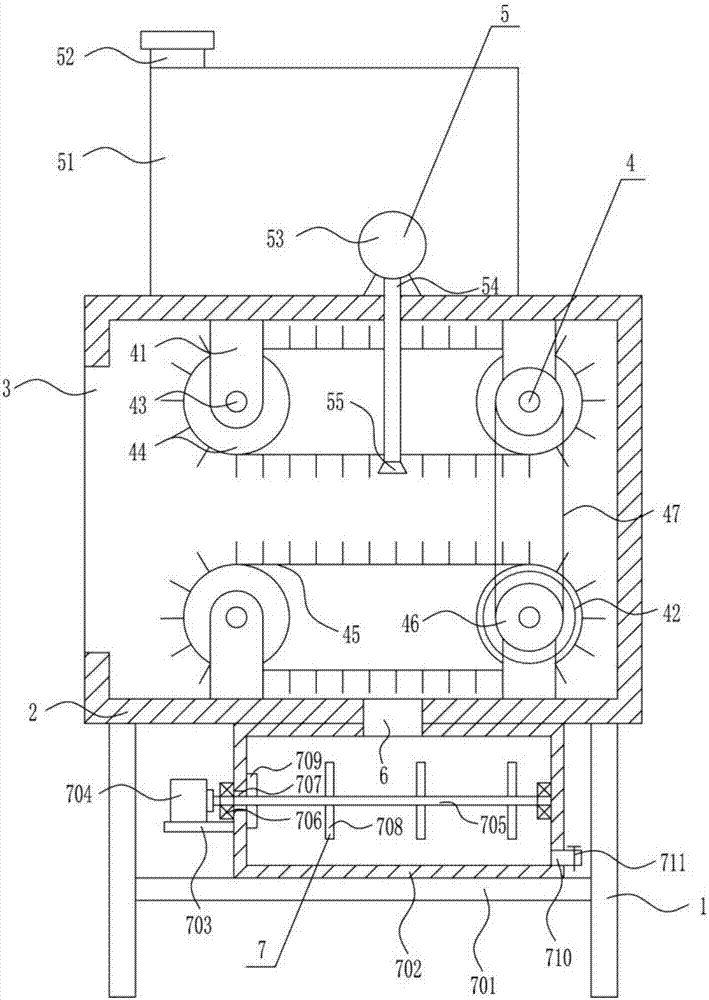

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明烘干机构的左视结构示意图。

图4为本发明收集机构的左视结构示意图。

图5为本发明密封机构的左视结构示意图。

附图中的标记为：1-支腿，2-箱体，3-第一通孔，4-清洁机构，41-支撑杆，42-第一电机，43-旋转轴，44-滚筒，45-刷式平带，46-皮带轮，47-第一平带，5-喷洒机构，51-水箱，52-加水口，53-水泵，54-导管，55-雾化喷头，6-第一出水管，7-处理机构，701-第一支撑板，702-第一收集箱，703-安装板，704-第二电机，705-旋转杆，706-轴承座，707-第二通孔，708-搅拌叶片，709-橡胶垫，710-第二出水管，711-阀门，8-烘干机构，81-烘干箱，82-风机，83-固定块，84-电热丝，85-第一网板，9-收集机构，91-l型卡板，92-第二收集箱，93-卡块，94-第二网板，10-密封机构，101-电动推杆，102-挡板，103-橡胶圈。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种眼科用术前洗手设备，如图1-5所示，包括有支腿1、箱体2、清洁机构4、喷洒机构5和第一出水管6，左右侧支腿1的顶部设有箱体2，箱体2的左侧开有第一通孔3，箱体2的内壁安装有清洁机构4，箱体2的顶部安装有喷洒机构5，箱体2底部的中间连接有第一出水管6。

实施例2

一种眼科用术前洗手设备，如图1-5所示，包括有支腿1、箱体2、清洁机构4、喷洒机构5和第一出水管6，左右侧支腿1的顶部设有箱体2，箱体2的左侧开有第一通孔3，箱体2的内壁安装有清洁机构4，箱体2的顶部安装有喷洒机构5，箱体2底部的中间连接有第一出水管6。

清洁机构4包括有支撑杆41、第一电机42、旋转轴43、滚筒44、刷式平带45、皮带轮46和第一平带47，箱体2内壁的顶部和底部中间偏左和偏右位置对称的竖直连接有支撑杆41，位于箱体2内壁底部的右侧支撑杆41上安装有第一电机42，第一电机42的输出轴和支撑杆41上均连接有旋转轴43，旋转轴43上连接有滚筒44，位于箱体2内顶部和底部的左右两侧滚筒44之间均连接有刷式平带45，位于箱体2内壁的顶部和底部的右侧旋转轴43上连接有皮带轮46，上下两方的皮带轮46上绕有第一平带47。

实施例3

一种眼科用术前洗手设备，如图1-5所示，包括有支腿1、箱体2、清洁机构4、喷洒机构5和第一出水管6，左右侧支腿1的顶部设有箱体2，箱体2的左侧开有第一通孔3，箱体2的内壁安装有清洁机构4，箱体2的顶部安装有喷洒机构5，箱体2底部的中间连接有第一出水管6。

清洁机构4包括有支撑杆41、第一电机42、旋转轴43、滚筒44、刷式平带45、皮带轮46和第一平带47，箱体2内壁的顶部和底部中间偏左和偏右位置对称的竖直连接有支撑杆41，位于箱体2内壁底部的右侧支撑杆41上安装有第一电机42，第一电机42的输出轴和支撑杆41上均连接有旋转轴43，旋转轴43上连接有滚筒44，位于箱体2内顶部和底部的左右两侧滚筒44之间均连接有刷式平带45，位于箱体2内壁的顶部和底部的右侧旋转轴43上连接有皮带轮46，上下两方的皮带轮46上绕有第一平带47。

喷洒机构5包括有水箱51、加水口52、水泵53、导管54和雾化喷头55，箱体2的顶部设有水箱51，水箱51顶部的左侧开有加水口52，水箱51内壁的底部安装有水泵53，水泵53的出水端连接有导管54，导管54的尾端穿过水箱51伸入到箱体2的内部并设有雾化喷头55。

实施例4

一种眼科用术前洗手设备，如图1-5所示，包括有支腿1、箱体2、清洁机构4、喷洒机构5和第一出水管6，左右侧支腿1的顶部设有箱体2，箱体2的左侧开有第一通孔3，箱体2的内壁安装有清洁机构4，箱体2的顶部安装有喷洒机构5，箱体2底部的中间连接有第一出水管6。

清洁机构4包括有支撑杆41、第一电机42、旋转轴43、滚筒44、刷式平带45、皮带轮46和第一平带47，箱体2内壁的顶部和底部中间偏左和偏右位置对称的竖直连接有支撑杆41，位于箱体2内壁底部的右侧支撑杆41上安装有第一电机42，第一电机42的输出轴和支撑杆41上均连接有旋转轴43，旋转轴43上连接有滚筒44，位于箱体2内顶部和底部的左右两侧滚筒44之间均连接有刷式平带45，位于箱体2内壁的顶部和底部的右侧旋转轴43上连接有皮带轮46，上下两方的皮带轮46上绕有第一平带47。

喷洒机构5包括有水箱51、加水口52、水泵53、导管54和雾化喷头55，箱体2的顶部设有水箱51，水箱51顶部的左侧开有加水口52，水箱51内壁的底部安装有水泵53，水泵53的出水端连接有导管54，导管54的尾端穿过水箱51伸入到箱体2的内部并设有雾化喷头55。

还包括有处理机构7，处理机构7包括有第一支撑板701、第一收集箱702、安装板703、第二电机704、旋转杆705、轴承座706、搅拌叶片708、橡胶垫709、第二出水管710和阀门711，左右侧支腿1之间的底部连接有第一支撑板701，第一支撑板701的顶部设有第一收集箱702，第一收集箱702的左侧水平连接有安装板703，安装板703的顶部安装有第二电机704，第二电机704输出轴连接有旋转杆705，第一收集箱702的左侧中部开有第二通孔707，旋转杆705穿过第二通孔707并伸入到第一收集箱702中，第一收集箱702的内右侧壁和左侧均安装有轴承座706，旋转杆705位于轴承座706内，旋转杆705位于第一收集箱702的内部位置均匀设有多个搅拌叶片708，第一收集箱702的内左侧壁上设有橡胶垫709，橡胶垫709位于第二通孔707的右侧，第一收集箱702底部的右侧设有第二出水管710，第二出水管710上设有阀门711。

还包括有烘干机构8，烘干机构8包括有烘干箱81、风机82、固定块83、电热丝84和第一网板85，箱体2的前侧连接有烘干箱81，烘干箱81的顶部安装有风机82，风机82的底部固定块83，固定块83之间设有电热丝84，风机82与烘干箱81的连接位置设有第一网板85。

还包括有收集机构9，收集机构9包括有l型卡板91、第二收集箱92、卡块93和第二网板94，烘干箱81底部的中间连接有第二网板94，烘干箱81中部的偏左和偏右位置对称设有l型卡板91，l型卡板91内设有第二收集箱92，第二收集箱92的左右两侧对称的设有与l型卡板91配合的卡块93。

还包括有密封机构10，密封机构10包括有电动推杆101、挡板102和橡胶圈103，箱体2前侧的中部安装有电动推杆101，电动推杆101的伸缩杆上连接有挡板102和箱体2前侧的底部均连接有挡板102，上下两方的挡板102接触位置的中部偏左和偏右位置对称设有橡胶圈103。

工作原理：需要对手部进行消毒时，医护人员将双手由第一通孔3伸入到箱体2中，启动清洁机构4和喷洒机构5工作，在清洁机构4和喷洒机构5的相互配合下对双手进行充分的清洁，清洁后的废液通过第一出水管6导出，清洁完毕后操作者将双手取出，将清洁机构4和喷洒机构5关闭即可。

因为清洁机构4包括有支撑杆41、第一电机42、旋转轴43、滚筒44、刷式平带45、皮带轮46和第一平带47，箱体2内壁的顶部和底部中间偏左和偏右位置对称的竖直连接有支撑杆41，位于箱体2内壁底部的右侧支撑杆41上安装有第一电机42，第一电机42的输出轴和支撑杆41上均连接有旋转轴43，旋转轴43上连接有滚筒44，位于箱体2内顶部和底部的左右两侧滚筒44之间均连接有刷式平带45，位于箱体2内壁的顶部和底部的右侧旋转轴43上连接有皮带轮46，上下两方的皮带轮46上绕有第一平带47。启动第一电机42工作，第一电机42带动位于箱体2内壁底部右侧的旋转轴43转动，位于箱体2内壁底部右侧的旋转轴43转动带动箱体2内壁底部右侧的滚筒44转动，箱体2内壁底部右侧的滚筒44转动通过下方的刷式平带45带动箱体2内壁底部左侧的滚筒44，同时内壁底部右侧的滚筒44转动带动底部的皮带轮46转动，底部的皮带轮46转动通过第一平带47带动上方的皮带轮46转动，上方的皮带轮46转动带动内壁顶部右侧的旋转轴43转动，内壁顶部右侧的旋转轴43转动带动内壁顶部右侧的滚筒44转动，内壁顶部右侧的滚筒44转动通过刷式平带45带动内壁顶部左侧的滚筒44转动，如此上下两方的刷式平带45移动对医护人员的双手进行充分的清洁，清洁完毕后关闭第一电机42即可。

因为喷洒机构5包括有水箱51、加水口52、水泵53、导管54和雾化喷头55，箱体2的顶部设有水箱51，水箱51顶部的左侧开有加水口52，水箱51内壁的底部安装有水泵53，水泵53的出水端连接有导管54，导管54的尾端穿过水箱51伸入到箱体2的内部并设有雾化喷头55。通过加水口52向水箱51中加入一定的清洗剂，启动水泵53将清洗剂通过导管54导流并由雾化喷头55喷出，经雾化喷头55喷出的清洁剂均匀覆盖在刷式皮带和医护人员的双手表面，如此即可配合清洁机构4对双手进行充分的清洁，提高本发明的使用效果，当对双手清洁完毕后即可关闭水泵53。

因为还包括有处理机构7，处理机构7包括有第一支撑板701、第一收集箱702、安装板703、第二电机704、旋转杆705、轴承座706、搅拌叶片708、橡胶垫709、第二出水管710和阀门711，左右侧支腿1之间的底部连接有第一支撑板701，第一支撑板701的顶部设有第一收集箱702，第一收集箱702的左侧水平连接有安装板703，安装板703的顶部安装有第二电机704，第二电机704输出轴连接有旋转杆705，第一收集箱702的左侧中部开有第二通孔707，旋转杆705穿过第二通孔707并伸入到第一收集箱702中，第一收集箱702的内右侧壁和左侧均安装有轴承座706，旋转杆705位于轴承座706内，旋转杆705位于第一收集箱702的内部位置均匀设有多个搅拌叶片708，第一收集箱702的内左侧壁上设有橡胶垫709，橡胶垫709位于第二通孔707的右侧，第一收集箱702底部的右侧设有第二出水管710，第二出水管710上设有阀门711。关闭阀门711，第一出水管6导出的废液进入第一收集箱702中，启动第二电机704工作，第二电机704带动旋转杆705转动，旋转杆705转动带动搅拌叶片708转动，搅拌叶片708转动即可对进入第一收集箱702中的废液进行一定的搅拌混合，当废液搅拌完毕后即可打开阀门711将废液导出，当废液完全导出后即可关闭阀门711和第二电机704，如此即可对废液集中排放，减少对环境的污染。

因为还包括有烘干机构8，烘干机构8包括有烘干箱81、风机82、固定块83、电热丝84和第一网板85，箱体2的前侧连接有烘干箱81，烘干箱81的顶部安装有风机82，风机82的底部固定块83，固定块83之间设有电热丝84，风机82与烘干箱81的连接位置设有第一网板85。当医护人员的双手清洁完毕后将双手缩回在烘干箱81中，启动风机82和电热丝84工作，电热丝84对风机82产生的气流进行一定的加热，加热后的气流进入到烘干箱81中对双手进行烘干，烘干完毕后即可关闭风机82和停止对电热丝84供电，如此即可提高本发明的使用效果。

因为还包括有收集机构9，收集机构9包括有l型卡板91、第二收集箱92、卡块93和第二网板94，烘干箱81底部的中间连接有第二网板94，烘干箱81中部的偏左和偏右位置对称设有l型卡板91，l型卡板91内设有第二收集箱92，第二收集箱92的左右两侧对称的设有与l型卡板91配合的卡块93。烘干机构8对双手进行烘干时，双手残余的液体通过第二网板94掉落到第二收集箱92中，当第二收集箱92中收集收集有一定的液体后即可拉动第二收集箱92将其从l型卡板91中取下，更换相同规格的第二收集箱92，并使得卡块93重新处于卡住l型卡板91的状态后即可再次对液体进行收集，如此即可辅助烘干机构8对双手进行快速烘干。

因为还包括有密封机构10，密封机构10包括有电动推杆101、挡板102和橡胶圈103，箱体2前侧的中部安装有电动推杆101，电动推杆101的伸缩杆上连接有挡板102和箱体2前侧的底部均连接有挡板102，上下两方的挡板102接触位置的中部偏左和偏右位置对称设有橡胶圈103。启动电动推杆101将上方的挡板102向上移动，医护人员的双手即可通过橡胶圈103伸入到箱体2中，再次控制电动推杆101将挡板102复位，如此即可对箱体2进行密闭，提高本发明的清洁效果，当需要将双手取下时，控制电动推杆101将挡板102向上移动至一定距离后即可将双手取下，再次控制电动推杆101将挡板102复位后即可关闭电动推杆101。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
