具有振子的按摩器的制作方法

本发明涉及具有振子的按摩器，详细地涉及具有以垂直交叉的方式设置的振子的按摩器。

背景技术：

按摩(massage)为一种通过向皮肤或身体的一部分施加物理刺激来使相应部分的生物体活性化，由此治病或提高健康的物理疗法，通常，借助手或规定的机构对身体的相应部位进行加压来刺激血管或反应点，由此促进血液循环并放松僵硬的肌肉或脂肪，从而具有减肥效果。

上述按摩大部分利用手劲来进行，但是，最近，开发出多种按摩器，因此，利用按摩器进行按摩的情况诸多。

根据规模或使用方法，有多种多样的上述按摩器，在这种多种按摩器中，作为小型按摩器，存在便于使用人员使用的便携式按摩器。

小型按摩器在与使用人员所需的部位相接触的状态下进行驱动来仅对相应部分进行集中按摩，与此关联的技术有很多，作为其例，具有专利文献1至4。

专利文献1包括：支撑部件；控制部，位于支撑部件的前部面中央，包括控制开关和指压齿轮组件；温热指压部，位于支撑部件的后部面中央；以及一对振动部，位于控制部的两侧，温热指压部包括：温热球印刷电路板，用于对多个温热球和温热球的温度进行控制；以及第一温热电路印刷电路板及第二温热电路印刷电路板，用于驱动温热球，一对振动部包括：马达；第一振动齿轮，放置于马达的上部；第二振动齿轮，利用同步带与第一振动齿轮相连接，用于驱动振动凸轮；以及防振橡胶，位于第二振动齿轮的上部和振动凸轮的下部。

专利文献2所公开的医疗用带包括：带本体，以能够充分包围人体的腰和腹部的宽幅和长度剪裁2张以上的布或人造革等并对边缘进行缝纫而成；弹力带，通过缝纫固定于带本体的两端部，当将带佩戴于腰及腹部部位时，用于施加压力；以及粘结带，分别缝在弹力带的端部一侧面，用于使带本身维持包围人体的腰及腹部部位的状态，上述医疗用带的特征在于，在带本体的内部以留有间隔的方式横向配置有多个超声波振子，使多个超声波振子通过设置于带本体的外侧的控制部以隔开规定时间的方式依次或随机进行工作，来通过超声波的温热及振动作用分解存在于腹部等的脂肪，由此可抑制腹部等的肥胖，且通过促进血液循环的流动，从而可积极促进新陈代谢。

专利文献3包括：带，形成有与使用人员的腹部相接触的安装部；多个低频刺激陶瓷，使带的内侧面产生低频；印刷电路板，在低频刺激陶瓷的下端设置有分别包围低频刺激陶瓷的导热垫圈，安装有多个低频刺激陶瓷和与上述低频刺激陶瓷相对应的导热垫圈；发热体，通过带的内侧面进行温热刺激；振动马达，安装于导热印刷电路板后部面，用于使上述导热印刷电路板后部面中央发生振动刺激，上述导热印刷电路板用于使在发热体中生成的温热的温度通过印刷电路板传递；振动马达盖，用于包围振动马达的外部；控制器，用于对低频刺激陶瓷、发热体及振动马达进行控制；以及输出线，用于向上述带传递被控制器控制的信号。

专利文献4公开的通过微型计算机驱动的具有收缩-突出指压棒的治疗便秘及腹部减肥机构的本体包括：圆板状本体；腰带，通过沿着本体的左右方向延伸来紧贴于腹部，与腰相结合，并具有粘合部；前面本体部，形成于前部面；以及背面本体部，设置于前面本体部的背面，前面本体部包括：液晶面板部，形成于上部；多个程序操作按钮，设置于液晶面板部的下部；电源开关，设置于多个程序操作按钮的下部一侧；以及交流(ac)/直流(dc)转换适配器插入口，设置于程序操作按钮的一侧面，用于供给电源，背面本体部包括：9个收缩-突出指压棒，具有根据螺线管原理进行工作的振动器件；以及温热线，以十字形状设置于收缩-突出指压棒之间。

上述以往的按摩器具有多个振子，并具有可调节多个振子的振动方向的功能，但是，振动方向限制在内外或前后方向，因此，当对腹部进行按摩时，存在振子的振动妨碍肠运动或没有多大帮助的问题。

现有专利文献

专利文献

专利文献0001：韩国公开专利第10-2012-0052563号(公开日期：2012年05月24日)

专利文献0002：韩国公开专利第10-2001-0105134号(公开日期：2001年11月28日)

专利文献0003：韩国公开专利第10-2005-0094935号(公开日期：2005年09月29日)

专利文献0004：韩国公开专利第10-2009-0098112号(公开日期：2009年09月17日)

技术实现要素：

本发明为了解决如上所述的现有技术的问题而开发，其目的在于，使振子的振动顺序不妨碍肠运动并可提供帮助。

在用于实现上述目的的本发明的具有振子的按摩器的一实施例中，具有振子的按摩器，通过接收由控制器控制并供给的电源来进行振动，其特征在于，包括以振动的方向相互正交的方式设置的2个振子，上述控制器以使振子以肠的运动方向的顺序进行振动的方式依次对2个振子供给的电源进行控制。

上述振子可包括：呈半圆柱形状的偏心振动体，具有偏心的旋转轴；以及马达，用于使上述偏心振动体的旋转轴进行旋转。

在背面设置有上述振子的支撑板的前部面还可设置有被皮泡沫所固定的多个导子。

在上述支撑板与皮泡沫之间还可设置有发热体。

在上述按摩器的两端部还可形成有把手孔，以易于用手把持。

在上述按摩器的两端侧壁还可形成有用于装拆佩戴用带的带固定孔。

在用于实现上述目的的本发明的具有振子的按摩器的另一实施例中，具有振子的按摩器，通过接收由控制器控制并供给的电源来进行振动，其特征在于，包括以振动的方向相互形成60度角度的方式设置的3个振子，上述控制器以肠的运动方向的顺序进行振动的方式依次对上述3个振子供给的电源进行控制。

本发明的按摩器具有如下的效果，即，随着振动顺序向肠的运动方向依次进行，可通过使用按摩器促进肠运动使其活性化。

附图说明

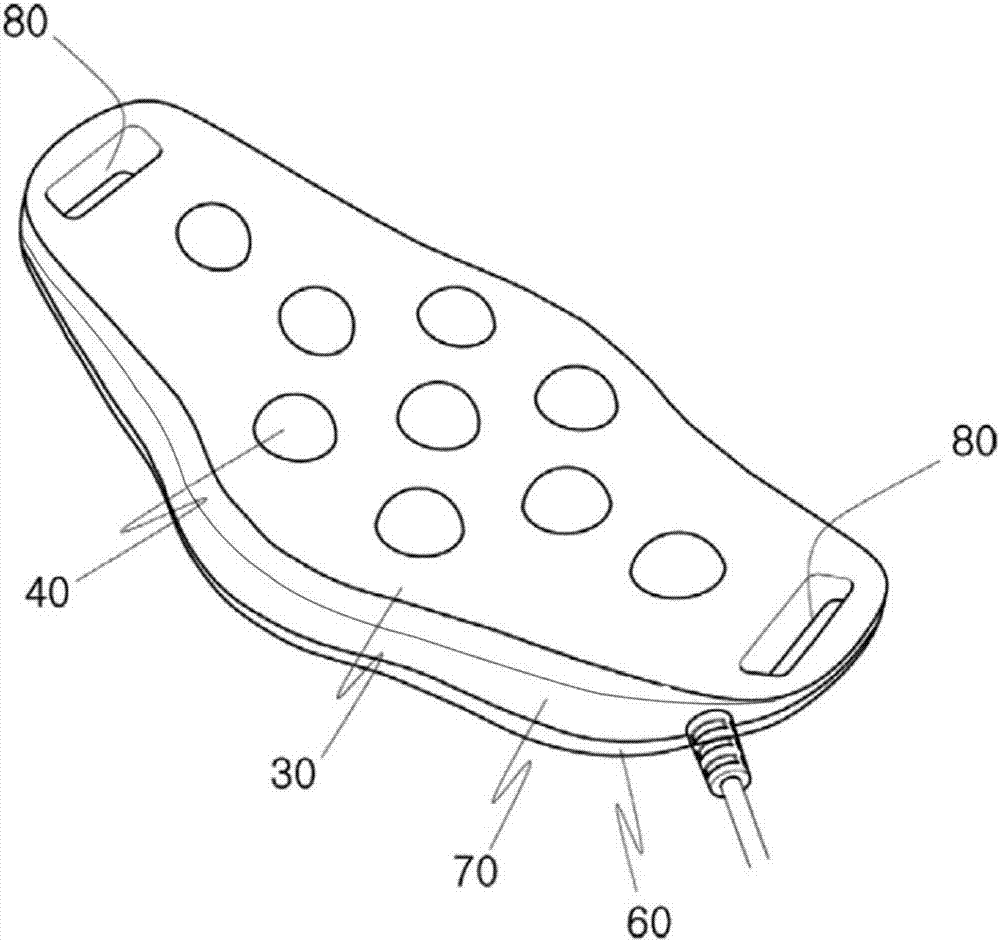

图1为本发明的具有以垂直交叉的方式设置的振子的按摩器的一例的立体图。

图2为本发明的具有以垂直交叉的方式设置的振子的按摩器的一例的分解立体图。

图3为构成本发明的具有以垂直交叉的方式设置的振子的按摩器的振子的设置部分的立体图。

图4为本发明的具有以垂直交叉的方式设置的振子的按摩器的振子配置状态俯视图。

图5为本发明的设置于按摩器的偏心振动体的立体图。

图6为本发明的具有以垂直交叉的方式设置的振子的按摩器的另一例的立体图。

附图标记的说明

10：振子

11：偏心振动体11b：轴承11p：滑轮

11s：旋转轴11v：带

12：马达

20：支撑板30：皮泡沫

40：导子50：发热体

60：背面盖70：支撑边缘

80：把手孔90：带固定孔v：佩戴用带

具体实施方式

本发明可进行多种变形，并可具有多种实施例，通过将特定实施例例示于附图中，并进行详细说明。但是，这并非所要将本发明限定于特定的实施方式，而应当理解为包括属于本发明的思想及技术范围内的所有变形、等同技术方案及代替技术方案。

在对各附图进行说明的过程中，对于类似的结构要素使用了类似的附图标记。在对本发明进行说明的过程中，若判断为对相关公知技术的具体说明有可能使本发明的要旨变得模糊，则将省略对其的详细说明。

本发明使振子的振动顺序与肠的运动方向相应地进行振动，从而可促进肠运动。

本发明的按摩器以相互垂直的方式配置2个振子10，从而可向互不相同的方向进行击打(振动)。即，若以相互垂直的方式配置2个振子，则一个振子可向左右方向进行击打、另一个振子可向上下方向进行击打。此时，若对4个击打(上下左右的击打)顺序进行控制，则可使击打(振动的顺序)向肠的运动方向(从使用人员的前方观察时的顺时针方向)的顺序进行工作。

可通过控制器(未图示)对上述振子10进行控制，控制器可通过控制向振子10供给的电源来对振子的振动顺序进行控制。

上述本发明的按摩器与常规按摩器相同地可通过控制器(未图示)控制向振子10供给的电源来对振子的振动顺序进行控制，振子10设置于支撑板20的背面，如图3及图4所示，以相互垂直交叉的方式设置。

上述振子10可通过多种变形来实施，如图3及图5所示，作为优选的一例，上述振子10可包括：呈半圆柱形状的偏心振动体11，具有偏心的旋转轴11s；以及马达12，用于使上述偏心振动体的旋转轴进行旋转。

如在图5中以放大的方式所示，上述偏心振动体11呈半圆柱形状，并使旋转轴朝向一侧偏心，当通过马达的旋转力进行旋转时，位于从旋转轴偏心的位置的偏心振动体通过向支撑板20的背面施加力量来进行振动。

为了向构成上述振子10的偏心振动体11传递马达12的动力，在上述偏心振动体11的一侧端部和马达轴分别设置有滑轮11p，在滑轮之间设置有带11v，从而可向偏心振动体传递马达的动力。

当然，轴承11b分别支撑偏心振动体的两端，以便能够以可旋转的方式支撑偏心振动体11的旋转轴11s。

上述振动体11可反复进行左右旋转或沿着一个方向进行旋转，但是，优选的旋转方向为以使向使用人员施加的击打(振动)顺序的方向与肠的运动方向(消化器官的运动方向)相一致的方式进行旋转。

本发明能够以使振子的振动顺序与肠的运动方向相应的方式使振子进行振动来促进肠的运动。

与常规按摩器类似地，本发明的按摩器还可具有多种功能。

若对本发明的按摩器添加温热功能，则使肠的运动变得更活跃，从而使效果加倍。

作为用于实现上述功能的单元，包括导子40和发热体50。

如图1、图2及图6所示，作为使振子的振动更有效地施加于人体的单元，在上述导子40中，朝向按摩器外部的端部呈球形，并由热传导率优秀的材质形成。

上述导子40的内侧端部与设置有上述振子10的支撑板20的前部面相接触，从而使振子的振动通过支撑板向导子传递。

在上述导子40与支撑板20之间还设置有上述发热体50。

上述发热体50用于通过产生热量来使被按摩的人体部分升温，从而提高按摩效果，如图2所示，热线以“之”字形或曲折的形态弯曲地排列而成，并固定于支撑板20的前部面。上述热线能够以铝发热体、碳无纺布、棉网发热体、碳纤维发热体等来代替。

在上述发热体50的前部面以直接接触的方式设置导子，从而使发热体的热量通过导子向人体供给，像这种，作为以使导子的内侧端部紧贴于发热体的方式进行支撑的支撑单元，设置有皮泡沫30。

与整皮泡沫(integralskinfoam)相同，本发明的皮泡沫30由具有弹性的材质形成。但是，可由除整皮泡沫之外的具有弹性的材质(例如，橡胶等)来代替，此时，还可将皮泡沫30称为缓冲固定部。

并且，本发明的按摩器可在使用人员直接用手把持的状态下使用或可在佩戴于使用人员的身体的状态下使用。

如图1所示，为了在用手把持的状态下使用按摩器，在按摩器的两端形成把手孔80，以用手把持按摩器的两端，如图6所示，为了以佩戴的状态来使用按摩器，可在按摩器的两端侧壁形成用于装拆佩戴用带v的带固定孔90。

也可均形成上述把手孔80和带固定孔90，以能够根据使用人员的选择把持或佩戴。并且，还能够以均取消把手孔80和带固定孔90的方式体现。

以如上所述的方式形成的按摩器以能够拆装背面盖的方式设置于支撑板20的背面，从而可易于设置于支撑板背面的振子10及多个振子驱动电路，在支撑板的边缘固定皮泡沫30后设置支撑边缘70来覆盖皮泡沫与支撑板的结合部分。

在上述实施例中，包括以使振动的方向相互形成90度的方式设置的2个振子，还可包括以使振动的方向相互形成60度角度的方式设置的3个振子。

此时，可向6个方向进行击打(振动)，而不是4个方向，此时，也可依次对通过控制器向振子供给的电源进行控制来使振动以肠的运动方向的顺序进行振动。

并且，还可包括以使振动的方向相互形成45度的方式设置的4个振子。

上述组装结构可通过多种变形来实施，将省略对其的详细说明。
