一种中医康复理疗用药包加热装置及其使用方法与流程

本发明涉及医疗设备
技术领域：
，具体为一种中医康复理疗用药包加热装置及其使用方法。
背景技术：
：中医理疗是以中医理论为基础，经络理论为指导的外治法，中医认为人体是一个有机的整体，脏腑之间在生理上是相互协调，相互促进的，同时我们又是自然界中的一份子，早在人类远古时代，人们就会利用自然带来的阳光、温泉水、冷水治疗疾病，强身健体。进入石器时代，人们已开始有了应用石器治疗疾病的方法，而这种方法经过长期的不断改进，不仅在解除人类某些重要疾病方面取得了卓越的成效，同时也为我国医药科学中治疗方法奠定了坚实的物质基础。中医理疗在发展过程中，继承和发扬中医理论，以中医理论的五大支柱，(砭、针、灸、药和导引按跷)，为基础，以经络学为指导，结合患者的病症在进行调治的同时，也充分利用现代化的理疗设施进行配合治疗，将会出现事半功倍的效果。目前在中医理疗的过程中，经常需要对病人贴敷一些理疗药包，这些药包多数需要进行加热，传统的加热装置较多加热速度慢，并且加热不够均匀，同时加热时，并不能进行充分消毒，使用不够卫生，针对以上所述，那么如何发明出一种中医康复理疗用药包加热装置及其使用方法，这成为我们需要解决的问题。技术实现要素：本发明的目的在于提供一种中医康复理疗用药包加热装置及其使用方法，解决了
背景技术：

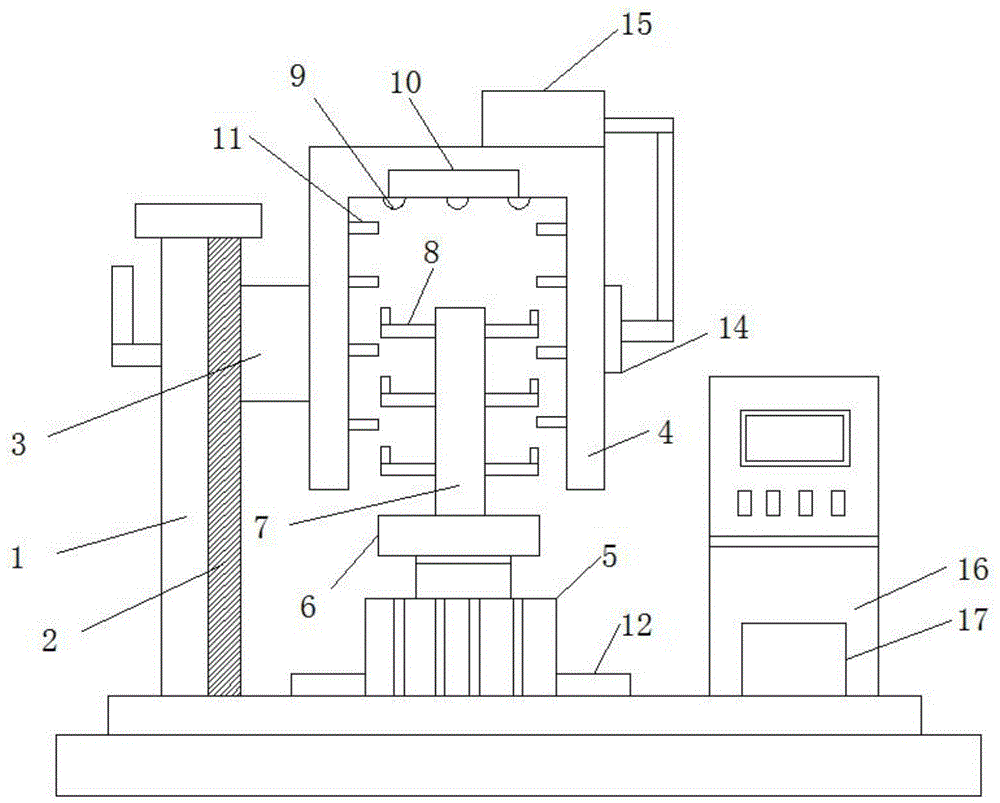

中所提出的问题。为解决上述问题，本发明提供如下技术方案：一种中医康复理疗用药包加热装置及其使用方法，包括固定垫板，所述固定垫板的左侧设有固定立柱，所述固定立柱与所述固定垫板固定连接，所述固定立柱的内侧设有固定滑轨，所述固定滑轨的内侧嵌入活动座块，所述活动座块与所述固定立柱滑动连接，所述活动座块的右侧设有功能端罩，所述活动座块与所述功能端罩固定连接，所述固定垫板的顶部中间设有旋转电机，所述旋转电机的顶部设有轴承座盘，所述轴承座盘的顶部连接转动柱杆，所述转动柱杆的左右两侧对称设有收纳储框，所述收纳储框与所述转动柱杆固定连接。作为本发明的进一步优选方式，所述功能端罩的内部顶端均匀等距分布紫外线消毒灯，所述功能端罩的顶部设有压力传感器。作为本发明的进一步优选方式，所述功能端罩的内部左右两侧对称设有加热阻棒，所述加热阻棒与所述功能端罩的内壁固定连接。作为本发明的进一步优选方式，所述旋转电机的左右两侧设有密封垫块，所述密封垫块的内侧设有空腔，所述空腔的边沿设有密封胶套。作为本发明的进一步优选方式，所述功能端罩的右侧设有密封垫盘，所述密封垫盘的右侧连接通气柱管，所述通气柱管的终端连接调压气泵。作为本发明的进一步优选方式，所述固定垫板的右上侧设有操控座盒，所述操控座盒的内部设有智能芯板，所述智能芯板包括无线通讯模块、温控管理模块、定时管理模块、调速管理模块和中央处理模块，所述无线通讯模块、温控管理模块、定时管理模块、调速管理模块和中央处理模块均相互连通。作为本发明的进一步优选方式，所述调压气泵的控制方法步骤包括如下，s1、首先利用功能端罩内部的压力传感器进行检测功能端盖的气体压力值，检测功能端盖里面气体压力值为x千帕；s2、将步骤s1中检测到的压力值x与101千帕进行减法运算得出差值，差值的绝对值如果小于内定差值k千帕则启动调压气泵，调压气泵抽出的气体控制时间在2-3min；s3；差值的绝对值如果大于或者等于内定差值x千帕则不启动微型气泵，循环执行步骤s1、s2。作为本发明的进一步优选方式，所述云服务系统具体包括以下操作步骤，步骤l1，开始，通过使用操控座盒，可以进行远程操控，进行定时选择需要的功能，并调整旋转电机的转速；步骤l2，将需要加热的理疗药包进行摆放在收纳储框的内部，然后再将功能端罩配合活动座块进行向下闭合；步骤l3，再利用调压气泵进行充分调整压强，提高加热的速度；步骤l4，控制开启紫外线消毒灯，并可进行定时，充分对理疗药包进行杀菌消毒，完成操作。与现有技术相比，本发明的有益效果如下：本发明在功能端罩内部添加压力传感器，可以配合调压气泵进行调整内部的气压，同时利用加热阻棒进行高效加热，同时可以通过紫外线消毒灯进行充分的消毒，并且整体可以通过操控座盒进行智能操控，更加方便，并且设计的旋转电机能带动收纳储框转动，加热消毒更加均匀，功能性较强。附图说明图1为本发明整体结构示意图；图2为本发明密封垫块结构示意图；图3为本发明智能芯板原理框架示意图。图中:固定立柱-1、固定滑轨-2、活动座块-3、功能端罩-4、旋转电机-5、轴承座盘-6、转动柱杆-7、收纳储框-8、紫外线消毒灯-9、压力传感器-10、加热阻棒-11、密封垫块-12、密封胶套-13、密封垫盘-14，调压气泵-15，操控座盒-16、智能芯板-17。具体实施方式下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。请参阅图1-3，本实用发明提供一种技术方案：一种中医康复理疗用药包加热装置及其使用方法，包括固定垫板，所述固定垫板的左侧设有固定立柱1，所述固定立柱1与所述固定垫板固定连接，所述固定立柱1的内侧设有固定滑轨2，所述固定滑轨2的内侧嵌入活动座块3，所述活动座块3与所述固定立柱1滑动连接，所述活动座块3的右侧设有功能端罩4，所述活动座块3与所述功能端罩4固定连接，所述固定垫板的顶部中间设有旋转电机5，所述旋转电机5的顶部设有轴承座盘6，所述轴承座盘6的顶部连接转动柱杆7，所述转动柱杆7的左右两侧对称设有收纳储框8，所述收纳储框8与所述转动柱杆7固定连接。所述功能端罩4的内部顶端均匀等距分布紫外线消毒灯9，所述功能端罩4的顶部设有压力传感器10。所述功能端罩4的内部左右两侧对称设有加热阻棒11，所述加热阻棒11与所述功能端罩4的内壁固定连接。所述旋转电机5的左右两侧设有密封垫块12，所述密封垫块12的内侧设有空腔，所述空腔的边沿设有密封胶套13。所述功能端罩4的右侧设有密封垫盘14，所述密封垫盘14的右侧连接通气柱管，所述通气柱管的终端连接调压气泵15。所述固定垫板的右上侧设有操控座盒16，所述操控座盒16的内部设有智能芯板17，所述智能芯板17包括无线通讯模块、温控管理模块、定时管理模块、调速管理模块和中央处理模块，所述无线通讯模块、温控管理模块、定时管理模块、调速管理模块和中央处理模块均相互连通。所述调压气泵的控制方法步骤包括如下，s1、首先利用功能端罩内部的压力传感器进行检测功能端盖的气体压力值，检测功能端盖里面气体压力值为x千帕；s2、将步骤s1中检测到的压力值x与101千帕进行减法运算得出差值，差值的绝对值如果小于内定差值k千帕则启动调压气泵，调压气泵抽出的气体控制时间在2-3min；s3；差值的绝对值如果大于或者等于内定差值x千帕则不启动微型气泵，循环执行步骤s1、s2。所述云服务系统具体包括以下操作步骤，步骤l1，开始，通过使用操控座盒，可以进行远程操控，进行定时选择需要的功能，并调整旋转电机的转速；步骤l2，将需要加热的理疗药包进行摆放在收纳储框的内部，然后再将功能端罩配合活动座块进行向下闭合；步骤l3，再利用调压气泵进行充分调整压强，提高加热的速度；步骤l4，控制开启紫外线消毒灯，并可进行定时，充分对理疗药包进行杀菌消毒，完成操作。本发明的设备使用参数表格如下：表1加热件数加热时间杀菌率设备体积设备成本10个3-8min97.6％较小低。传统发明的设备使用参数表格如下：表2综上，通过表1和表2对比明显看出本发明加热效果更优，本发明在功能端罩内部添加压力传感器，可以配合调压气泵进行调整内部的气压，同时利用加热阻棒进行高效加热，同时可以通过紫外线消毒灯进行充分的消毒，并且整体可以通过操控座盒进行智能操控，更加方便，并且设计的旋转电机能带动收纳储框转动，加热消毒更加均匀，功能性较强。以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。当前第1页12
