一种电子智能尿壶及其记录系统

1.本发明涉及智能尿壶技术领域，具体为一种电子智能尿壶及其记录系统。


背景技术：

2.尿壶俗称尿盆，学名夜壶，主要是男子使用的器具，在近现代痰盂也被当做夜壶使用，痰盂是一种酷似花瓶结构的敞口，且口径巨大的容器，有人在晚上会供给小孩小便，但也能供人吐痰。
3.中国专利cn108294891a，一种医用尿壶，尿壶的壶颈上活动连接了半刚性连接器和配重杆，当手抖的病人使用本发明的尿壶时尿液进入储尿壶后随着储尿壶的重量增加配重杆也慢慢落下进行配重，这时配重杆起到配重的作用，手持的壶柄这时候起到杠杆的作用，配重杆起到稳定尿壶的作用，方便手抖或手无力病人使用，但该装置存在着适应效果较差，无法适应男女不同人群使用。
4.其在使用过程中不具备记录每次小便的尿量，造成观察不便，使用时容易造成进口意外漏出，使其出现不必要的污染，影响整体装置的使用状态。


技术实现要素：

5.(一)解决的技术问题
6.针对现有技术的不足，本发明提供了一种电子智能尿壶及其记录系统，具备记录方便和使用广泛等优点，解决了该装置存在着适应效果较差，无法适应男女不同人群使用，其在使用过程中不具备记录每次小便的尿量，造成观察不便，使用时容易造成进口意外漏出的问题。
7.(二)技术方案
8.为实现上述目的，本发明提供如下技术方案：一种电子智能尿壶，包括尿壶本体和记录测量器，所述尿壶本体的外侧安装有灌注头，所述灌注头的内部连接有单向阀，所述尿壶本体的外侧设置有显示报警器，所述尿壶本体的顶部连接有气体过滤结构，所述灌注头的外侧连接有安装头，所述安装头的外侧连接有输送软管或女用头，所述输送软管远离安装头的一侧安装有手持杯。
9.进一步，所述尿壶本体的外侧安装有观察窗和刻度尺，所述尿壶本体的顶部连接有提动手柄，所述尿壶本体的底部安装有排泄塞，所述提动手柄的内部安装有控制按钮。
10.进一步，所述气体过滤结构包括位于尿壶本体顶部安装的排气头，所述排气头的内部依次设置有第一吸附板、第二吸附板和第三吸附片，所述排气头的内壁开设有排气孔。
11.进一步，所述刻度尺位于观察窗的外侧，所述尿壶本体的底部开设有排泄孔，所述排泄塞与排泄孔卡接，所述尿壶本体的内底壁呈由左向右倾斜，便于排出内部液体。
12.进一步，所述安装头的内部开设有与灌注头外部螺纹相适配的螺纹槽，所述安装头通过螺纹槽与灌注头螺纹连接。
13.进一步，所述尿壶本体与提动手柄一体注塑而成，所述尿壶本体的底部固定连接
有支撑座。
14.进一步，所述尿壶本体的顶部开设有与排气头外部螺纹相适配的螺纹孔，所述尿壶本体通过螺纹孔与排气头螺纹连接，所述显示报警器与记录测量器电连接。
15.一种电子智能尿壶记录系统，包括电子控制开关、电源供电模块、电子控制模块、接触测量模块、记录模块和显示报警模块，所述电源供电模块的输出端与电子控制开关和显示报警模块输入端电连接，所述电子控制开关的输出端与电子控制模块的输入端电连接，所述电子控制模块的输出端与接触测量模块的输入端电连接，所述接触测量模块的输出端与记录模块的输入端电连接，所述记录模块的输入端电连接有端点参数，所述记录模块的输出端与显示报警模块的输入端电连接,其端点参数数值为q
p
，接触测量模块测量数值为ln。
16.进一步，所述记录系统具体为：
17.步骤一：电源供电模块持续对电子控制开关和显示报警模块供电，当需要使用时，按压控制按钮电子控制开关开启；
18.步骤二：电子控制开关开启，电子控制模块启动，使其接触测量模块中的记录测量器连通电源，完成测量任务；
19.步骤三：接触测量模块，将每次测量结果传送至记录模块，并完成对应记录，记录数据为w，并对其记录读数w进行储存，与前面记录数据w
x-1
叠加计算，总尿液量为p；
20.步骤四：当接记录模块通过接触测量模块传达的数据p≧q
p
时，显示报警模块中的报警模块启动，发出报警信号，其日常使用过程中，显示报警模块显示每次小便出量，以便医护人员进行观察；
21.w1为单次尿量，l
n-1
为前一次尿液高度，s为尿壶本体底面积，w
x-1
为尿壶本体内已有尿液数值，r为容量体积校准参数，男用r数值为1.02～1.04,女用r数值为1～1.02，ln为尿壶本体内部尿液总高度；
22.w＝(l
n-l
n-1
)s*r，总尿量为p＝w1+w
n-1
；
23.步骤五：控制按钮松开，电子控制开关关闭，接触测量模块与电子控制模块关闭，其记录模块与显示报警模块仍正常工作，便于查看总尿液量p和某一次尿液量w。
24.(三)有益效果
25.与现有技术相比，本技术的技术方案具备以下有益效果：
26.1、该电子智能尿壶及其记录系统，通过将安装头与灌注头旋转拧紧，完成不同的人员使用需求，其手持杯与输送软管搭配使用，便于男士使用，女用头便于妇女使用，提高其整体的使用效果，并利用单向阀对灌注头进行控制，避免在使用过程中由于操作不当，造成尿壶本体内部尿液从灌注头中流出，保证其能够正常使用，整体结构简单，使用方便，对不同患者提供了便捷的操作方式。
27.2、该电子智能尿壶及其记录系统，通过按压控制按钮记录测量器启动，当通过灌注头向尿壶本体内部进行灌注液体时，对其进量进行测量，并通过显示报警器进行显示，以便于记录每次小便的尿量，为后期治疗提供准确的数据参考，通过排气头将尿壶本体内部气体排出，保证装置能够正常运行，其利用内部的吸附板对异味进行吸附，避免影响患者的日常生活，改善使用环境。
附图说明

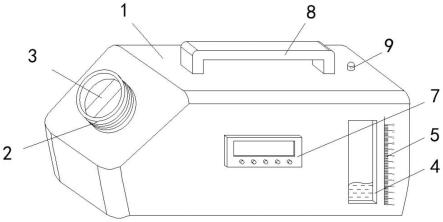

28.图1为本发明结构尿壶本体立体图；
29.图2为本发明结构尿壶本体剖视图；
30.图3为本发明结构图2中a处局部放大图；
31.图4为本发明结构输送软管立体图；
32.图5为本发明结构女用头立体图；
33.图6为本发明结构原理框图。
34.图中：1尿壶本体、2灌注头、3单向阀、4观察窗、5刻度尺、6记录测量器、7显示报警器、8提动手柄、9排气头、10第一吸附板、11第二吸附板、12第三吸附片、13排气孔、14控制按钮、15排泄塞、16安装头、17输送软管、18手持杯、19女用头。
具体实施方式
35.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
36.请参阅图1-6，本实施例中的一种电子智能尿壶，包括尿壶本体1和记录测量器6，尿壶本体1的外侧固定安装有灌注头2，灌注头2的内部固定连接有单向阀3，尿壶本体1的正面固定安装有显示报警器7，尿壶本体1的顶部螺纹连接有气体过滤结构，灌注头2的外侧螺纹连接有安装头16，安装头16的外侧固定连接有输送软管17或女用头19，输送软管17远离安装头16的一侧固定安装有手持杯18。
37.其中，尿壶本体1的内底壁呈由左向右倾斜，便于排出内部液体，显示报警器7与记录测量器6电连接，安装头16的内部开设有与灌注头2外部螺纹相适配的连接槽，安装头16通过连接槽与灌注头2螺纹连接，女用头19和手持杯18的外侧均固定连接有手持块。
38.另外，当不同人员使用时将不同的安装头16与灌注头2完成组装，其女士通过女用头19，男士利用输送软管17与手持杯18配合使用，以保证日常小便的使用需求，灌注头2内部的单向阀3对尿液进行疏导，并流入尿壶本体1中，其避免使用过程中尿液逆流，造成外部污染，记录测量器6对每次小便进行测量记录，并通过显示报警器7对其进行显示，方便操作人员进行查看使用，整体结构简单，使用方便，能够便捷的完成记录任务与报警，避免尿液意外泄露。
39.请参阅图1-6，本实施例中尿壶本体1的外侧固定安装有观察窗4和刻度尺5，尿壶本体1的顶部固定连接有提动手柄8，尿壶本体1的底部活动安装有排泄塞15，提动手柄8的内部固定安装有控制按钮14，气体过滤结构包括位于尿壶本体1顶部螺纹安装的排气头9，排气头9的内部依次固定连接有第一吸附板10、第二吸附板11和第三吸附片12，排气头9的内壁开设有排气孔13。
40.其中，刻度尺5位于观察窗4的外侧，尿壶本体1的底部开设有排泄孔，排泄塞15与排泄孔卡接，尿壶本体1与提动手柄8一体注塑而成，尿壶本体1的底部固定连接有支撑座，尿壶本体1的顶部开设有与排气头9外部螺纹相适配的螺纹孔，尿壶本体1通过螺纹孔与排气头9螺纹连接，第一吸附板10、第二吸附板11和第三吸附片12均为活性炭吸附物。
41.另外，通过观察窗4能够快速观察尿壶本体1内部尿液颜色，以便初步判断患者身体状态，其刻度尺5提供辅助参考，提动手柄8对尿壶本体1进行正常拿取与握持，并通过控制按钮14实现每次记录与停止，排泄塞15用于将尿壶本体1内部尿液进行排出，从而方便患者使用的目的，向内部灌注尿液时，会有气体挥发，利用排气头9对其进行过滤，避免污染生活空气，通过第一吸附板10、第二吸附板11和第三吸附片12三层配合使用，已到达最佳的使用效果，使其从排气孔13中排出的气体无异味，提高使用效果，改善使用环境，满足不同使用需求。
42.请参阅图1-6，本实施例中的一种电子智能尿壶记录系统，包括电子控制开关、电源供电模块、电子控制模块、接触测量模块、记录模块和显示报警模块，所述电源供电模块的输出端与电子控制开关和显示报警模块输入端电连接，所述电子控制开关的输出端与电子控制模块的输入端电连接，所述电子控制模块的输出端与接触测量模块的输入端电连接，所述接触测量模块的输出端与记录模块的输入端电连接，所述记录模块的输入端电连接有端点参数，所述记录模块的输出端与显示报警模块的输入端电连接,其端点参数数值为q
p
，接触测量模块测量数值为ln。
43.记录系统具体为：
44.步骤一：电源供电模块持续对电子控制开关和显示报警模块供电，当需要使用时，按压控制按钮14电子控制开关开启；
45.步骤二：电子控制开关开启，电子控制模块启动，使其接触测量模块中的记录测量器6连通电源，完成测量任务；
46.步骤三：接触测量模块，将每次测量结果传送至记录模块，并完成对应记录，记录数据为w1，并对其记录读数w1进行储存，与前面记录数据w
x-1
叠加计算，总尿液量为p，
47.步骤四：当接记录模块通过接触测量模块传达的数据p≧q
p
时，显示报警模块中的报警模块启动，发出报警信号，其日常使用过程中，显示报警模块显示每次小便出量，以便医护人员进行观察；
48.w1为单次尿量，l
n-1
为前一次尿液高度，s为尿壶本体1底面积，w
x-1
为尿壶本体1内已有尿液数值，r为容量体积校准参数，男用r数值为1.02～1.04.女用r数值为1～1.02，ln为尿壶本体1内部尿液总高度；
49.w1＝(l
n-l
n-1
)s*r；总尿量为p＝w1+w
n-1
；
50.步骤五：控制按钮14松开，电子控制开关关闭，接触测量模块与电子控制模块关闭，其记录模块与显示报警模块仍正常工作，便于查看总尿液量p和某一次尿液量w1。
51.上述实施例的工作原理为：
52.(1)将安装头16与灌注头2旋转拧紧，完成不同的人员使用需求，其手持杯18与输送软管17搭配使用，便于男士使用，女用头19便于妇女使用，提高其整体的使用效果，并利用单向阀3对灌注头2进行控制，避免在使用过程中由于操作不当，造成尿壶本体1内部尿液从灌注头2中流出，保证其能够正常使用，整体结构简单，使用方便，对不同患者提供了便捷的操作方式。
53.(2)按压控制按钮14记录测量器6启动，当通过灌注头2向尿壶本体1内部进行灌注液体时，对其进量进行测量，并通过显示报警器7进行显示，以便于记录每次小便的尿量，为后期治疗提供准确的数据参考，通过排气头9将尿壶本体1内部气体排出，保证装置能够正
常运行，其利用内部的吸附板对异味进行吸附，避免影响患者的日常生活，改善使用环境。
54.(3)一种电子智能尿壶及其记录系统适应效果好，可以适应男女不同人群使用，其在使用过程中具备记录每次小便的尿量，方便观察，使用时不会造成进口意外漏出，避免出现不必要的污染，提高整体装置的使用状态。
