多功能家居擦洗装置的制作方法

本实用新型涉及生活用品领域。

背景技术：

在生活中，常需要对玻璃，冰箱等家居用品进行擦洗清洁，传统的手拿擦洗布进行清洁，费时费力，清洁效率低，效果较差，对高处或户外擦洗无力；简单的清洗工具，虽然提高了清洁效果，但是仍需要人的用力擦洗，没有降低人的劳动量，清洗效率不高，且一般的清洗工具结构简单，功能单一，无法满足家居内的多样化使用。旋转清洁的工具有时会造成脏物脏水的飞溅，清洗效果差。

技术实现要素：

本实用新型所要解决的技术问题，是针对上述存在的技术不足，提供一种多功能家居擦洗装置。清洗功能多样，有自清洁功能，清洗效率高，效果好，节省人力。

本实用新型采用的技术方案是：提供一种多功能家居擦洗装置，包括手持杆，与手持杆滑动套接的擦洗清洁装置，擦洗装置内的往复运动装置及擦除装置，外接的供水装置；所述的擦洗清洁装置包括与手持杆滑动套接的擦洗盒；擦洗盒前部设置有工作槽，擦洗盒内部为空腔结构；擦洗盒上表面设置有毛刷，下表面设置有擦洗布；擦洗盒的上下表面均设置有均匀分布的通孔；擦洗盒的一端设置有导气管；导气管的另一端连接有气泵，所述气泵的进气端与导气管相连通；所述的往复运动装置包括与手持杆前部连接的机壳；机壳内设置有转动电机；转动电机的输出端设置有半齿齿轮；工作槽的顶端设置有两条沿轴向对称的齿条；两个齿条均与半齿齿轮啮合；所述的擦除装置包括与手持杆滑动连接的推杆；手持杆中部设置有滑槽；推杆上右端设置有推板与滑槽滑动连接，左端设置有擦除球；擦除球外部表面覆盖有钢丝，内部设置有振动电机；所述的供水装置包括安装于手持杆一侧的三通控制阀；三通控制阀的三个接口分别与两个喷水管和一个进水管连通；两个喷水管的出口分别对准毛刷和擦洗布；进水管的进水端口与水源相连。

进一步优化本技术方案，多功能家居擦洗装置的手持杆的一侧设置有清洁液盒；清洁液盒与进水管连通。

进一步优化本技术方案，多功能家居擦洗装置的进水管的进水端口为圆锥形。

进一步优化本技术方案，多功能家居擦洗装置的手持杆的后部为伸缩杆。

本实用新型与传统生活擦洗工具相比，其有益效果在于：

1、往复运动装置可使擦洗装置在水平面内做直线的往复运动，往复运动装置的转动电机带动半齿齿轮的转动，半齿齿轮在转动时，分时序与两侧的齿条啮合，使齿条往复运动，这样就使擦洗盒做往复运动，实现擦洗动作，毛刷便于擦洗有缝隙、凹槽或网格状等的物品，供水装置可为擦洗过程提供清洗水。开启气泵，则造成擦洗盒内部空腔的负压，从通孔处造成吸力，擦洗形成的脏水直接由通孔吸回，减少脏水在擦洗表面的存留或是留到其它地方。擦除装置便于清洁粘接性较强的脏物，振动电机高速的震动带动擦除球的震动，擦除球表面的钢丝即可进行擦除脏物，减少人的劳动，同时，擦除球体积较小，适应于小角落及小进口物件内部的清洗等；

2、清洁液盒可随时对进水管加入清洁液，方便于清洗，添加方便；

3、圆锥形的进水端口方便于与水源的连接，如大小不一的水龙头等；

4、伸缩杆结构方便于手持距离的调节，对于高处的清洁更加方便。

附图说明

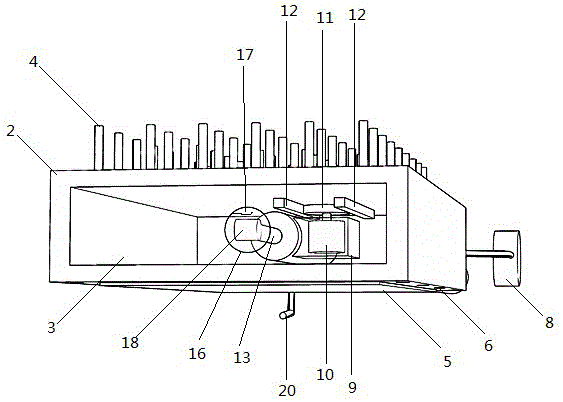

图1为本实用新型的俯视结构示意图；

图2为本实用新型的左视结构示意图；

图3为本实用新型往复运动装置原理示意图；

图4为本实用新型转动电机和振动电机电路图；

图中，1、手持杆；2、擦洗盒；3、工作槽；4、毛刷；5、擦洗布；6、通孔；7、导气管；8、气泵；9、机壳；10、转动电机；11、半齿齿轮；12、齿条；13、推杆；14、滑槽；15、推板；16、擦除球；17、钢丝；18、振动电机；19、三通控制阀；20、喷水管；21、进水管；22、清洁液盒；23、伸缩杆。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

如图1-4所示，多功能家居擦洗装置，包括手持杆1，与手持杆1滑动套接的擦洗清洁装置，擦洗装置内的往复运动装置及擦除装置，外接的供水装置；所述的擦洗清洁装置包括与手持杆1滑动套接的擦洗盒2；擦洗盒2前部设置有工作槽3，擦洗盒2内部为空腔结构；擦洗盒2上表面设置有毛刷4，下表面设置有擦洗布5；擦洗盒2的上下表面均设置有均匀分布的通孔6；擦洗盒2的一端设置有导气管7；导气管7的另一端连接有气泵8，所述气泵8的进气端与导气管7相连通；所述的往复运动装置包括与手持杆1前部连接的机壳9；机壳9内设置有转动电机10；转动电机10的输出端设置有半齿齿轮11；工作槽3的顶端设置有两条沿轴向对称的齿条12；两个齿条12均与半齿齿轮11啮合；所述的擦除装置包括与手持杆1滑动连接的推杆13；手持杆1中部设置有滑槽14；推杆13上右端设置有推板15与滑槽14滑动连接，左端设置有擦除球16；擦除球16外部表面覆盖有钢丝17，内部设置有振动电机18；所述的供水装置包括安装于手持杆1一侧的三通控制阀19；三通控制阀19的三个接口分别与两个喷水管20和一个进水管21连通；两个喷水管20的出口分别对准毛刷4和擦洗布5；进水管21的进水端口与水源相连；手持杆1的一侧设置有清洁液盒22；清洁液盒22与进水管21连通；进水管21的进水端口为圆锥形；手持杆1的后部为伸缩杆23。

使用时，本实用新型可通过调节手持杆1的伸缩部分，以适应更多位置的清洁，如较高处，或是玻璃户外面的清洁等。如图3所示，启动转动电机10，转动电机10工作，使半齿齿轮11分时序与两侧的齿条12啮合，当半齿齿轮11与左边的齿条12啮合时，擦洗盒2向前运动，半齿齿轮11与左边的齿条12分离，并开始与右边的齿条12进入啮合，继续转动使擦洗盒2跟随向后运动，之后脱离右侧的齿条12，再次与左侧的齿条12啮合，如此往复，使擦洗盒2做直线的往复运动，以自动擦洗相应的表面。开启供水装置可在擦洗过程中喷水，以做润湿或冲洗，方便于清洗工作。同时开启气泵8工作，将擦洗盒2内部的空气吸出，形成负压，可以将刚刚清洗用后的脏水吸入空腔内，避免了大量脏水在清洗表面的残留。

本实施例中，擦除装置的擦除球16可由推杆13推出，推杆13在手持杆1内部滑动，通过推板15在滑槽14内滑动推出，在擦洗盒2外部以方便使用，擦除球16可针对拐角不易清洗处，粘接性较强的脏物，口径小而较深的瓶子等，擦除球16表面的钢丝17对脏物的擦除能力较强，在内部振动电机18的高速振动下，钢丝17的高速振动就可以形成刮擦效果，减少人工劳动。所述的擦除球16外表面的钢丝17可套有擦洗布5套等，以提高柔性进行物件内壁等的擦洗。在清洗时，一般为一个面的清洗，在供水装置的供水过程中，三通控制阀19可控制开启关闭两个喷水管20，实行单通道喷水，减少水的浪费；进水管21上可增加抽水泵，使水源供给多样化。本实施例中，擦洗盒2上的通孔6位置位于擦洗盒2的周边，即能够将脏水吸入擦洗盒2内，最后一起排出，当做单面清洗时，清洗面的另一面的通孔6就失去作用，甚至会导致漏水，可配套设置通孔6的堵塞，将不利用的通孔6堵住，同时能够提高另一面的吸附能力。所述的机壳9和擦除球16均应做防水密封设置，防止转动电机10和振动电机18受损。
