提高肥皂利用率的节能刷的制作方法

本发明属于生活用品技术领域，具体涉及一种提高肥皂利用率的节能刷。

背景技术：

鞋刷是日常生活中普遍使用的清洁工具，目前，市场上出售的鞋刷只设置了刷毛，功能比较单一，，而肥皂在使用后期，由于体积比较小，使用时手不容易拿捏，操作不方便，向衣服上打肥皂时的效率大大降低，面对这种情况，人们通常会将剩余的肥皂块扔掉，造成资源浪费，而鞋刷在刷鞋时，也无法对剩余的肥皂块进行有效利用，针对上述情况，有必要进行改进。

技术实现要素：

本发明解决的技术问题：提供一种提高肥皂利用率的节能刷，通过在本体的刷头上平面设置浸泡盒，将剩余的小块肥皂块放置浸泡盒内浸泡后使用，同时通过调控装置实现上盖与浸泡盒的密封连接，保证使用时肥皂水不会从浸泡盒上端流出，由密封装置对浸泡盒内肥皂水的进行控制，实现浸泡盒内肥皂水不使用时的关闭和使用时的开启功能，结构简单，使用调节方便，肥皂利用率高，节能环保，减少了肥皂的浪费，具有很高的使用价值，便于推广应用。

本发明采用的技术方案：提高肥皂利用率的节能刷，具有本体，所述本体的刷头上平面固定有浸泡盒且浸泡盒上设有用于密封浸泡盒的上盖，所述本体的刷头平面和浸泡盒底面上均制有位置对应的多个贯穿孔且浸泡盒与本体固定连接后浸泡盒和本体刷头平面上的贯穿孔上下连通，所述浸泡盒和上盖通过调控装置连接，所述浸泡盒内设有密封装置且密封装置与调控装置连接后通过调节调控装置实现贯穿孔与浸泡盒的接通与关闭。

其中，所述调控装置包括螺母柱、螺管和调控螺柱，所述螺母柱下端固定于浸泡盒内部中心位置，所述上盖中部制有通孔且螺管上端的管孔与通孔对其后固定于上盖底面上，所述螺管下端穿过密封装置后与螺母柱螺纹连接，所述调控螺柱下端为锥形结构且调控螺柱穿过通孔插入螺管内并与螺管内的内螺纹旋合后伸至螺母柱内，所述密封装置一端伸插入螺母柱内，所述调控螺柱端伸出上盖后与手轮固定连接，并通过转动手轮后使调控螺柱下移后下压密封装置一端实现密封装置的开启。

进一步地，所述密封装置包括密封罩、控制杆和支撑座，所述支撑座下端固定于浸泡盒底面上并分布于调控装置四周，所述密封罩上端制有与调控装置适配的通孔且密通孔套装于密封装置上将贯穿孔罩于其内部，所述控制杆铰接于支撑座上，所述控制杆一端穿过并伸入调控装置内部且控制杆另一端与密封罩下端固定连接，所述调控装置中的调控螺柱下移后将控制杆一端下压后使调控杆另一端带动密封罩上移后实现浸泡盒内的肥皂水经密封罩与浸泡盒底面的间隙后由贯穿孔流至本体的刷头底面的刷毛上。

本发明与现有技术相比的优点：

1、通过在本体的刷头上平面设置浸泡盒，将剩余的小块肥皂块放置浸泡盒内浸泡后使用，避免了剩余肥皂块扔掉后造成的资源浪费，提高了肥皂的利用率；

2、浸泡盒与上盖通过螺母柱和螺管固定连接后，实现上盖与浸泡盒的密封连接，保证本体在使用时肥皂水不会从浸泡盒上端流出，避免肥皂水的浪费；

3、通过转动手轮使调控螺柱上下移动后，实现密封罩的开启或关闭，满足本体在使用时浸泡盒内的肥皂水从贯穿孔流出或不使用时的贯穿孔与浸泡盒隔离；

4、结构简单，使用调节方便，节能环保，减少了肥皂的浪费，具有很高的使用价值，便于推广应用。

附图说明

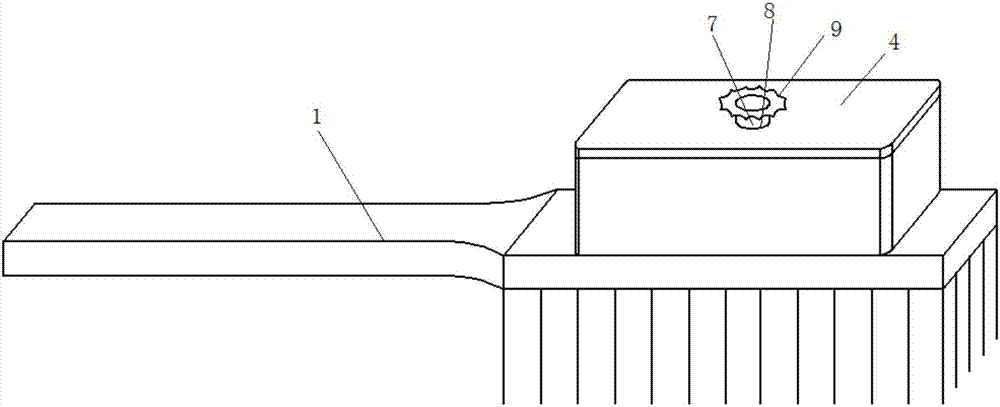

图1为本发明结构示意图；

图2为本发明上盖盖合后的结构；

图3为本发明本体的；

图4为本发明无上盖时调控装置和密封装置与浸泡盒连接后的主视图；

图5为本发明无上盖时调控装置和密封装置与浸泡盒连接后的俯视图。

具体实施方式

下面结合附图1-5描述本发明的一种实施例。

提高肥皂利用率的节能刷，具有本体1，所述本体1的刷头上平面固定有浸泡盒2且浸泡盒2上设有用于密封浸泡盒2的上盖4，所述本体1的刷头平面和浸泡盒2底面上均制有位置对应的多个贯穿孔3且浸泡盒2与本体1固定连接后浸泡盒2和本体1刷头平面上的贯穿孔3上下连通，所述浸泡盒2和上盖4通过调控装置连接，所述浸泡盒2内设有密封装置且密封装置与调控装置连接后通过调节调控装置实现贯穿孔3与浸泡盒2的接通与关闭；具体的，所述调控装置包括螺母柱5、螺管6和调控螺柱7，所述螺母柱5下端固定于浸泡盒2内部中心位置，所述上盖4中部制有通孔8且螺管6上端的管孔与通孔8对其后固定于上盖4底面上，所述螺管6下端穿过密封装置后与螺母柱5螺纹连接，所述调控螺柱7下端为锥形结构且调控螺柱7穿过通孔8插入螺管6内并与螺管6内的内螺纹旋合后伸至螺母柱5内，所述密封装置一端伸插入螺母柱5内，所述调控螺柱7上端伸出上盖4后与手轮9固定连接，并通过转动手轮9后使调控螺柱7下移后下压密封装置一端实现密封装置的开启；具体的，所述密封装置包括密封罩10、控制杆11和支撑座12，所述支撑座12下端固定于浸泡盒2底面上并分布于调控装置四周，所述密封罩10上端制有与调控装置适配的通孔13且密通孔13套装于密封装置上将贯穿孔3罩于其内部，所述控制杆11铰接于支撑座12上，所述控制杆11一端穿过并伸入调控装置内部且控制杆11另一端与密封罩10下端固定连接，所述调控装置中的调控螺柱7下移后将控制杆11一端下压后使调控杆11另一端带动密封罩10上移后实现浸泡盒2内的肥皂水经密封罩10与浸泡盒2底面的间隙后由贯穿孔3流至本体1的刷头底面的刷毛上。

需要对小块肥皂进行浸泡时，转动上盖4使上盖4上移后打开，将小块肥皂放入浸泡盒2内，同时加入适量的水，之后，转动上盖4使上盖4与浸泡盒2密封连接，浸泡一段时间后，需要使用本体1刷鞋刷物时，摇晃本体1，使浸泡盒2内的水和泡软的肥皂充分混合后，转动手轮9，使调控螺柱7下移后下压控制杆11一端，控制杆11一端下移，利用杠杆原理，控制杆11另一端带动密封罩10上移，此时，密封罩10下端与浸泡盒2底面产生间隙，肥皂水从此间隙经贯穿孔3后流至本体1的刷头底面的刷毛上供人们使用，当不需要肥皂水时，转动手轮9，使调控螺柱7上移，此时，控制杆11另一端和密封罩10下移后将贯穿孔3与浸泡盒2隔离，即肥皂水便不会从贯穿孔3流出，实现对肥皂水使用和非使用状态的控制，本结构中，浸泡盒2也可为物上下面的盒体。本技术方案通过在本体1的刷头上平面设置浸泡盒2，将剩余的小块肥皂块放置浸泡盒2内浸泡后使用，避免了剩余肥皂块扔掉后造成的资源浪费，提高了肥皂的利用率，浸泡盒2与上盖4通过螺母柱5和螺管6固定连接后，实现上盖4与浸泡盒2的密封连接，保证本体1在使用时肥皂水不会从浸泡盒2上端流出，避免肥皂水的浪费，通过转动手轮9使调控螺柱7上下移动后，实现密封罩10的开启或关闭，满足本体1在使用时浸泡盒2内的肥皂水从贯穿孔3流出或不使用时的贯穿孔3与浸泡盒2隔离，结构简单，使用调节方便，节能环保，减少了肥皂的浪费，具有很高的使用价值，便于推广应用。

上述实施例，只是本发明的较佳实施例，并非用来限制本发明实施范围，故凡以本发明权利要求所述内容所做的等效变化，均应包括在本发明权利要求范围之内。

技术特征：

技术总结
提供一种提高肥皂利用率的节能刷，具有本体，所述本体的刷头上平面固定有浸泡盒且浸泡盒上设有用于密封浸泡盒的上盖，所述本体的刷头平面和浸泡盒底面上均制有位置对应的多个贯穿孔且浸泡盒与本体固定连接后浸泡盒和本体刷头平面上的贯穿孔上下连通，所述浸泡盒和上盖通过调控装置连接，所述浸泡盒内设有密封装置且密封装置与调控装置连接后通过调节调控装置实现贯穿孔与浸泡盒的接通与关闭。本发明通过在本体的刷头上平面设置浸泡盒，将剩余的小块肥皂块放置浸泡盒内浸泡后使用，通过调控装置实现上盖与浸泡盒的密封连接，保证使用时肥皂水不会从浸泡盒上端流出，肥皂利用率高，节能环保，减少了肥皂的浪费，具有很高的使用价值，便于推广应用。

技术研发人员：贺靖;侯亚利;郭莉;贺俞童
受保护的技术使用者：贺俞童
技术研发日：2017.06.15
技术公布日：2017.08.04
