一种全身肌肉锻炼用品的制作方法

本发明涉及体育用品技术领域，具体涉及一种全身肌肉锻炼用品。

背景技术：
：

随着生活水平的提高，人们已经不在仅仅满足饮食、穿戴的改善，越来越多的人开始注重自身的健康，并根据自身状况进行针对性的锻炼，从而从饮食和锻炼两个方面进行健康状况的改善和提高。

目前的体育用品多是针对性锻炼器材，比如，臂力拉伸器专门用于锻炼上肢，收腹锻炼器专门用于锻炼腹部，由于各个器械的用途单一，人们就要购买多种器材才能进行全身锻炼，这就增加了设备成本，并且会占用较多的布置空间。

技术实现要素：
：

本发明的目的就是针对现有技术的不足，提供一种全身肌肉锻炼用品。

本发明的技术解决措施如下：

一种全身肌肉锻炼用品，其包括底座、座椅、臂力训练机构以及健身踏板，座椅设置在底座的上部中间位置，健身踏板设置在底座的前端部，臂力训练机构位于座椅的前部两侧；底座包括两个第一支腿和两个第二支腿，第一支腿上部设置有第一横梁，第二支腿上部设置有第二横梁，第二横梁的末端焊接有倾斜支腿，第一横梁和第二横梁之间插接连接，并通过锁紧螺钉固定；第一支腿上设置有安装孔，健身踏板位于两个第一支腿之间，并通过调节紧固件固定在安装孔上；健身踏板包括支撑梁，支撑梁的上部滑动设置有两个踏板件，踏板件包括踏板本体，踏板本体为空心框体，其内部的两个侧面设置有滑轨，两个滑轨之间滑动设置有滑动件，滑动件中心设置有通孔，通孔内穿设有导杆，导杆的两端与踏板本体通过螺母固定，滑动件与踏板本体之间的导杆上设置有弹簧；踏板本体的下部设置有槽体，支撑梁穿过槽体，并通过锁紧丝杆固定。

滑动件上部设置有防滑凸起，防滑凸起均匀设置在滑动件的上部，滑动件的前端和后端还设置有定位部，前端和后端的定位部能够对脚部进行限位。

支撑梁的两端部上还分别设置有脚部限位件，脚部限位件包括竖直杆，竖直杆的相对侧设置有横杆，横杆上套设有弹性套。

安装孔有多个，多个安装孔竖直分布在第一支腿上部。

第一支腿、第二支腿以及倾斜支腿的下部均设置有耐磨套。

第二横梁上固定有位于前端的第一固定梁和位于后端的第二固定梁，第一固定梁上设置有第一安装槽，第二固定梁上设置有第二安装槽，座椅的下部设置有第一凸起和第二凸起，第一凸起嵌设在第一安装槽内，第二凸起嵌设在第二安装槽内。

臂力训练机构包括水平部和弯曲部，水平部通过连接轴转动设置有座椅的前部两侧，连接轴上具有阻力弹簧；弯曲部形成有摆动把手。

第二固定梁的外侧中部焊接有连接件，连接件内通过铰接轴铰接有转动件，靠背下部设置有插杆，插杆穿过转动件并与之通过定位螺钉固定。

靠背上设置有磁性按摩垫。

本发明的有益效果在于：本发明设置了健身踏板、臂力训练机构，其能够实现腿部、上肢的锻炼；同时，由于靠背可调，其还可以实现腹部和腰部的锻炼，其不仅结构简单，还具有多种锻炼效果，能够满足全身锻炼需求。

附图说明：

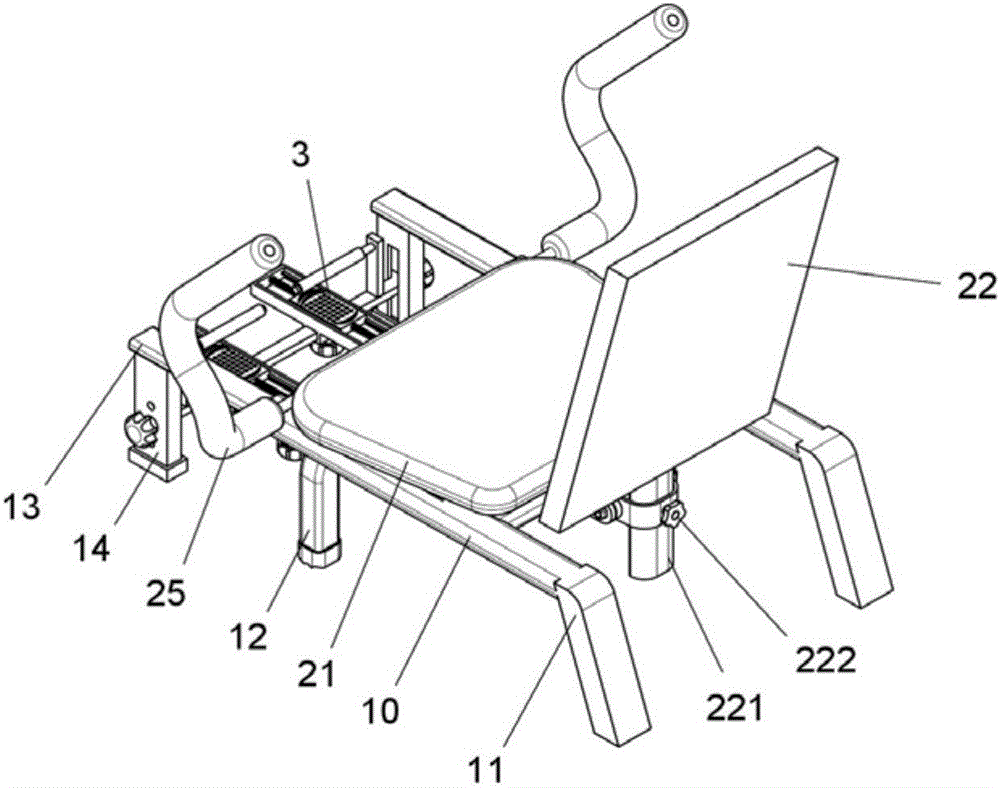

图1为本发明的结构示意图；

图2为本发明另一视角的结构示意图；

图3为底座的结构示意图；

图4为健身踏板的结构示意图。

具体实施方式：

为了使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图对本发明的具体实施方式做出详细的说明。

如图1-4所示，一种全身肌肉锻炼用品，其包括底座、座椅21、臂力训练机构25以及健身踏板3，座椅设置在底座的上部中间位置，健身踏板3设置在底座的前端部，臂力训练机构25位于座椅21的前部两侧；底座包括两个第一支腿14和两个第二支腿12，第一支腿14上部设置有第一横梁13，第二支腿12上部设置有第二横梁10，第二横梁10的末端焊接有倾斜支腿11，第一横梁13和第二横梁10之间插接连接，并通过锁紧螺钉101固定；第一支腿14上设置有安装孔141，健身踏板位于两个第一支腿14之间，并通过调节紧固件142固定在安装孔141上；健身踏板3包括支撑梁15，支撑梁15的上部滑动设置有两个踏板件，踏板件包括踏板本体30，踏板本体30为空心框体，其内部的两个侧面设置有滑轨301，两个滑轨301之间滑动设置有滑动件31，滑动件31中心设置有通孔，通孔内穿设有导杆33，导杆33的两端与踏板本体30通过螺母固定，滑动件31与踏板本体30之间的导杆33上设置有弹簧32；踏板本体30的下部设置有槽体，支撑梁15穿过槽体，并通过锁紧丝杆34固定。

滑动件31上部设置有防滑凸起312，防滑凸起312均匀设置在滑动件31的上部，滑动件31的前端和后端还设置有定位部311，前端和后端的定位部311能够对脚部进行限位。

支撑梁15的两端部上还分别设置有脚部限位件，脚部限位件包括竖直杆151，竖直杆151的相对侧设置有横杆152，横杆152上套设有弹性套153。

安装孔141有多个，多个安装孔141竖直分布在第一支腿14上部。

第一支腿14、第二支腿12以及倾斜支腿11的下部均设置有耐磨套。

第二横梁10上固定有位于前端的第一固定梁104和位于后端的第二固定梁105，第一固定梁104上设置有第一安装槽102，第二固定梁105上设置有第二安装槽103，座椅21的下部设置有第一凸起和第二凸起，第一凸起嵌设在第一安装槽102内，第二凸起嵌设在第二安装槽103内。

臂力训练机构25包括水平部和弯曲部，水平部通过连接轴24转动设置有座椅21的前部两侧，连接轴24上具有阻力弹簧；弯曲部形成有摆动把手。

第二固定梁105的外侧中部焊接有连接件106，连接件106内通过铰接轴108铰接有转动件107，靠背22下部设置有插杆221，插杆221穿过转动件107并与之通过定位螺钉222固定。

靠背22上设置有磁性按摩垫23。

所述实施例用以例示性说明本发明，而非用于限制本发明。任何本领域技术人员均可在不违背本发明的精神及范畴下，对所述实施例进行修改，因此本发明的权利保护范围，应如本发明的权利要求所列。
