一种具有H型调平装置的台球桌的制作方法

本发明涉及一种具有H型调平装置的台球桌。

背景技术：

桌球台一般包括石板、旁板、基架及支撑桌腿构成，桌腿支撑基架，基架上安装石板，石板四周安装旁板，通常在石板底部或在旁板上还安装调平装置用于桌球台的水平调整。在安装桌球台时，桌球台面需保证处于完全水平的状态，故对桌球台所安置场地的地面平整度有很高的要求，但是随着桌球台的长期使用，难免会造成石板不水平，即便地面符合条件，也必须在使用前及使用一段时间后对桌球台的台面对进行平整度调整。传统的的桌球台都在桌球台底面安装4至12个调平螺栓，由于调平螺旋比较分散，技术人员需不断往返在各个调平螺栓之间来对桌球台进行水平度微调，相当繁琐且浪费时间；同时，调平螺栓上的螺母多数是设置在桌球台底下，技术人员需钻到桌球台下面才能旋转螺母，有时得需要多人协助才能把桌球台调整到符合要求的水平度，操作非常不便。

技术实现要素：

本发明的目的在于克服现有技术中的缺点与不足，提出一种结构简单、方便实用的具有H型调平装置的台球桌。

本发明是通过以下技术方案实现的：一种具有H型调平装置的台球桌：包括一个H型的台架和四个安装在所述台架内的调平机构，所述台架包括平行设置的两根横梁和连接在两根横梁中部的两根纵梁，所述两根纵梁相互靠紧固定使所述台架成H型；所述横梁内设置有第一滑槽、第二滑槽及第三滑槽，所述第一滑槽与横梁的高边同向、第二滑槽与横梁的长边同向、第三滑槽与横梁的宽边同向，且所述第一滑槽、第二滑槽及第三滑槽依次联通成一通槽，所述四个调平机构分别独立安装在所述横梁的通槽内。

进一步，所述第一滑槽设置在横梁的一端且开口朝向横梁的顶面；所述第二滑槽沿着横梁的长方向设置在横梁内部，且首尾两端分别垂直联通第一滑槽和第三滑槽；所述第三滑槽设置在横梁内并与纵梁同轴，且第三滑槽的开口朝向横梁的外侧面，所述第一滑槽、第二滑槽及第三滑槽联通成一从横梁端部顶面贯穿至横梁中部侧面的通槽。

进一步，所述调平机构包括一套设在所述第一滑槽中的顶杆、一套设在所述第二滑槽中的变向杆、一套设在所述第三滑槽中的推杆及一套设在所述第三滑槽开口处的螺杆。

进一步，所述顶杆的上端伸出所述第一滑槽，下端具有45度的斜面。

进一步，所述变向杆的两端均具有度的斜面，其与所述顶杆连接的斜面向竖直方向倾斜，其与所述推杆连接的斜面向水平方向倾斜。

进一步，所述推杆与所述变向杆连接的一端斜面设置，另一端平头设置。

进一步，所述螺杆的一端平头设置且伸进所述第三滑槽中与所述变向杆连接，另一端伸出所述横梁的侧面。

进一步，所述第三滑槽的开口设置有内螺纹。

进一步，所述螺杆的杆体上设置有外螺纹，该外螺纹与所述第三滑槽的开口上的内螺纹匹配。

进一步，所述螺杆的伸出所述第三滑槽的一端固定套设一螺帽。

相比于现有技术，本案的有益效果是：

本案的具有H型调平装置的台球桌，其通过横梁和纵梁组成H型调平装置的台架，有利于保证桌球台面的平整；将调平机构设置在横梁的通槽内，不易变形或损坏；调平机构的顶杆分布在桌球台的四角，通过变向杆及推杆将调平螺杆集中延伸到桌球台的中部，只需在桌球台两侧中部就可以对桌球台的四角进行升降调平，同时，利用变向杆使得调平螺杆可横向桌球台的侧面，便于旋转调平螺杆上的螺帽，利用所述的H型调平装置来对桌球台进行水平度微调，不仅操作简单方便且省时省力。

为了能更清晰的理解本发明，以下将结合附图说明阐述本发明的较佳的实施方式。

附图说明

图1为本案的具有H型调平装置的台球桌的结构示意图。

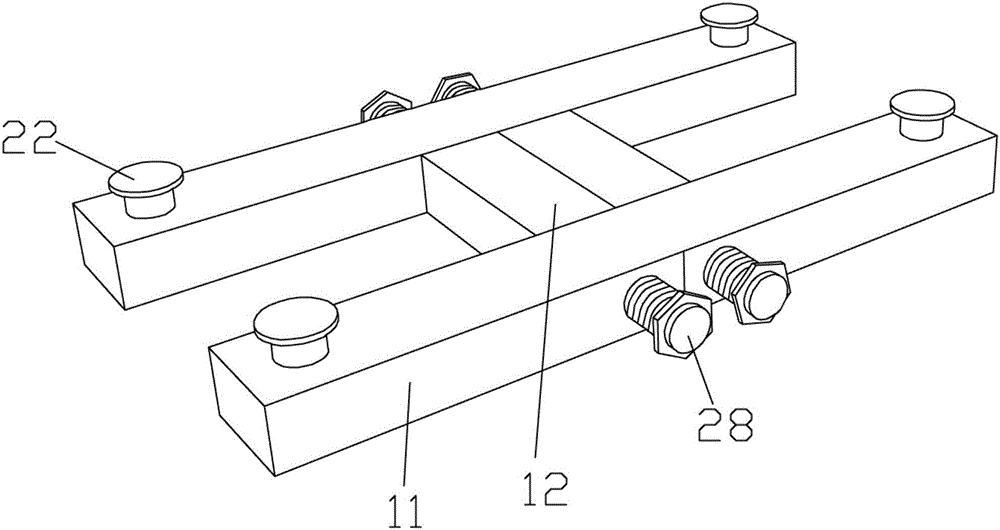

图2为本案的具有H型调平装置的台球桌的台架的立体示意图。

图3为本案的具有H型调平装置的台球桌的台架的结构示意图。

图4为本案的具有H型调平装置的台球桌的调平机构的结构示意图。

图5为本案的具有H型调平装置的台球桌的台架的俯视装配示意图。

图6为本案的具有H型调平装置的台球桌的台架的前视装配示意图。

具体实施方式

请同时参阅图1至图6，图1为本案的具有H型调平装置的台球桌的结构示意图，图2为本案的具有H型调平装置的台球桌的台架的立体示意图，图3为本案的具有H型调平装置的台球桌的台架的结构示意图，图4为本案的具有H型调平装置的台球桌的调平机构的结构示意图，图5为本案的具有H型调平装置的台球桌的台架的俯视装配示意图，图6为本案的具有H型调平装置的台球桌的台架的前视装配示意图。

一种具有H型调平装置的台球桌，包括石板台1、H型调平装置2、基架3及桌腿4，桌腿4固定在基架3底面，H型调平装置2固定安装在基架3上面并支撑起石板台1。

所述H型调平装置2，包括一个H型的台架10和四个分别独立安装在所述台架10内的调平机构20，所述台架10包括平行设置的两根横梁11和连接在两根横梁11中部的两根纵梁12，所述两根纵梁12相互靠紧固定使所述台架10成H型。所述横梁11内设置有第一滑槽13、第二滑槽14及第三滑槽15，所述第一滑槽13与横梁11的高边同向、第二滑槽14与横梁11的长边同向、第三滑槽15与横梁11的宽边同向，且所述第一滑槽13、第二滑槽14及第三滑槽15依次联通成一通槽，所述四个调平机构20分别独立安装在所述横梁的通槽内。

所述第一滑槽13设置在横梁11的一端且开口朝向横梁11的顶面；所述第二滑槽14沿着横梁11的长方向设置在横梁11内部，且首尾两端分别垂直联通第一滑槽13和第三滑槽15；所述第三滑槽15设置在横梁11内并与纵梁12同轴，且第三滑槽15的开口朝向横梁11的外侧面，所述第三滑槽15的开口设置有内螺纹。所述第一滑槽13、第二滑槽14及第三滑槽15联通成一从横梁11端部顶面贯穿至横梁11中部侧面的通槽。

所述调平机构20包括一套设在所述第一滑槽13中的顶杆22、一套设在所述第二滑槽14中的变向杆24、一套设在所述第三滑槽15中的推杆26及一套设在所述第三滑槽15开口处的螺杆28。

所述顶杆22上端伸出所述第一滑槽13，其顶面与台球桌的石板台1连接固定；所述顶杆22的下端具有45度的斜面。

所述变向杆24的两端均具有45度的斜面，其与所述顶杆22连接的斜面向竖直方向倾斜以便与顶杆22的斜面配合，其与所述推杆26连接的斜面向水平方向倾斜以便与推杆26的斜面配合。

所述推杆26与变向杆24连接的一端斜面设置，另一端平头设置。

所述螺杆28的一端平头设置且伸进所述第三滑槽15中与所述推杆26连接，另一端伸出所述横梁11的侧面，所述螺杆28的杆体上设置有外螺纹，该外螺纹与所述第三滑槽15的开口上的内螺纹匹配，所述螺杆28的伸出横梁11的一端固定套设一螺帽。

对台球桌的石板台1进行水平度的调整时，只需旋转位于台球桌中部的螺杆28，螺杆28推动推杆26，推杆26推动变向杆24，变向杆24推动顶杆22上下滑动，配合常用的水平尺就可以调整石板台1的水平度。

本发明并不局限于上述实施方式，如果对本发明的各种改动或变形不脱离本发明的精神和范围，倘若这些改动和变形属于本发明的权利要求和等同技术范围之内，则本发明也意图包含这些改动和变形。
