一种足球颠球训练器的制作方法与工艺

本实用新型涉及体育教学设备领域，特别涉及一种足球颠球训练器。

背景技术：
足球运动又有世界第一运动之称，在世界各地广受喜爱，然而我国的足球运动水平及普及情况与世界其他国家相比存在较大差距，一方面与当前国内体育重视程度有关，同时落后的训练装备和设施也是影响少年儿童学习足球技术兴趣不高的主要原因。为了培养学习兴趣，促进技术的养成，国内教学训练人员开发了很多应用于足球基础训练的设施。例如，在足球颠球训练领域，公开日为2015年8月19日的中国实用新型专利说明书CN204563530U，公开了一种可调节高度的足球训练装置。该可调节足球高度的足球训练装置包括底座、设置在底座上的调节装置、设置在调节装置顶部的横杆、设置在横杆两端的足球组件；调节装置包括与连接杆连接的第一立板、通过调节机构与第一立板连接的第二立板、设置在第二立板两端的放置杆；第一立板内侧上依次顺序设置有突起部。这种结构的足球训练装置，在使用过程中片面追求了训练装置的可调节高度作用，其恰恰忽视了足球训练需要综合身体动作的协调，只有通过全身动作的协调、移动式训练才符合足球运动的特点，使得其在足球训练效果上存在一定的局限性，不仅不利于足球技术学习兴趣的培养，同时训练效果有限。

技术实现要素：

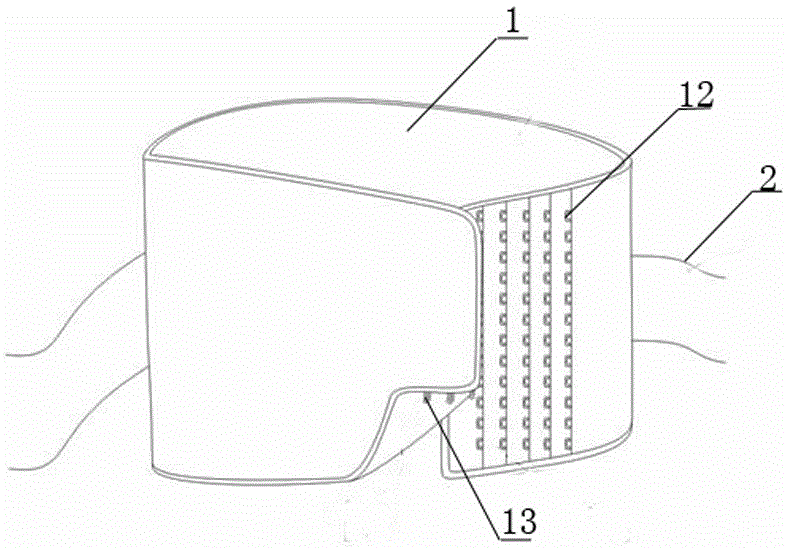

针对背景技术中存在的上述缺陷，本实用新型所要解决的问题是提供一种结构合理、使用灵活方便且适用各种体型训练者的一种足球颠球训练器。本实用新型是采取如下技术方案来完成的：一种足球颠球训练器，包括系腰装置、设置在系腰装置上的紧固装置、连接杆、以及与连接杆顶端连接的足球组件，所述紧固装置包括上紧固装置和下紧固装置，所述连接杆与上紧固装置中心部位螺纹固定连接，所述下紧固装置中心部位与支撑杆一端螺纹固定连接，所述支撑杆另一端固定连接在连接杆上，所述连接杆上设置有可调节连接杆长度的调节装置。所述系腰装置一端设有若干排均匀排列的勾圈，所述系腰装置另一端设有与所述勾圈相匹配的勾扣。连接杆顶端与足球组件采用弹力绳连接。与现有技术相比，该足球训练器的优点在于：1，采用系腰装置，训练者能够将训练装置穿在身上，随意安排训练场地，且能够通过身体姿势的调整和变化控制足球颠球动作的养成，与现有原地固定装置相比，增强了身体协调性和专门性技术的学习和动作养成；2，连接杆设置有调节装置，调节装置便于训练者根据身高差异调节调节杆长度，支撑杆、紧固装置和连接杆形成三角结构，使得在颠球过程中结构合理，作用力稳定；3，系腰装置所设若干排均匀排列的勾圈与预支相匹配的勾扣，适应不同体型训练者的需求。附图说明图1是本实用新型的实施例1中的一种足球颠球训练器结构示意图；图2是图1中的一种足球颠球训练器的系腰装置正视结构示意图。具体实施方式附图表示了本实用新型的技术方案及其实施例，下面再结合附图进一步描述其实施例的各有关细节及其工作原理。参照图1、图2所示，本实用新型提供的一种足球颠球训练器，包括系腰装置1、设置在系腰装置上的紧固装置2、连接杆3、以及与连接杆顶端连接的足球组件4，所述紧固装置2包括上紧固装置5和下紧固装置6，所述上紧固装置5和下紧固装置6均设有插扣7，所述连接杆3与上紧固装置中心部位8螺纹固定连接，所述下紧固装置中心部位9与支撑杆10一端螺纹固定连接，所述支撑杆10另一端固定连接在连接杆3上，支撑杆10、紧固装置2和连接杆3形成三角结构，作用力更稳定，所述连接杆3上设置有可调节连接杆长度的调节装置11，所述系腰装置1一端设有若干排均匀排列的勾圈12，所述系腰装置1另一端设有与所述勾圈12相匹配的勾扣13，连接杆3顶端与足球组件4采用弹力绳14连接，该系腰装置1的排勾设置和连接杆上的调节装置11适应了不同体型和身高差异的训练者，训练者通过系腰装置1将训练器穿戴在身上，可随意安排训练场地，且能够通过身体姿势的调整和变化控制足球颠球动作的养成。以上结合附图以及具体实施方式对本实用新型的一种足球颠球训练器进行阐述，但是这只是本实用新型的具体实现方式，本领域技术人员在本实用新型实施方式的基础上所做的其他变形或等效方式，都在本实用新型保护的范围内。
