一种跑步机隐藏式USB模块装置的制作方法

本实用新型涉及一种健身器材，尤其涉及一种应用于跑步机隐藏式USB模块系统装置。

背景技术：
跑步机是人们健康生活中的一种特制的辅助器材，它是由DC或是AC电机带动滚筒与跑步带。当人在跑步时会在指定的有效跑步面积内，踩踏跑步板机械性的运动。随着健身器材跑步机的发展，还增加了USB等一些多媒体功能装置，使其更加的功能化，人性化。但是，现有的跑步机一般的USB装置都是裸露在外面，且结构比较单一性，无法防尘防汗水，容易导致跑步机内部元器件被汗水侵蚀短路。

技术实现要素：

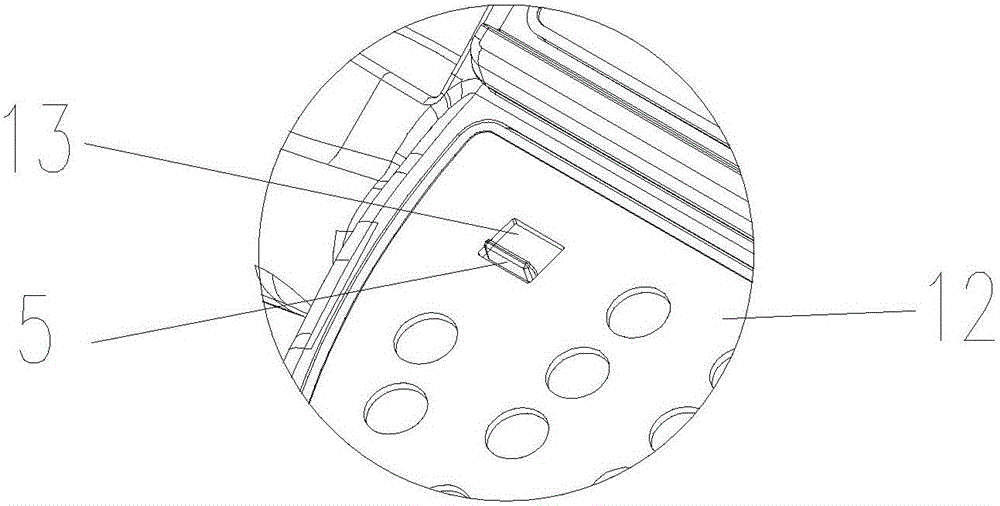

本实用新型提供一种跑步机隐藏式USB模块装置，其目的是解决现有技术存在的缺点，使跑步机上的USB可以隐藏而受到保护，并且可以方便地露出USB供使用。本实用新型解决其技术问题所采用的技术方案是：一种跑步机隐藏式USB模块装置，包括跑步机机架及跑步机机架上的按键板，其特征在于：按键板上具有USB开口；USB开口的下方容置有USB底座滑块，USB底座滑块上固设有USB端子并且USB端子上的USB端口露出USB底座滑块的上表面，USB底座滑块的上表面设有向上凸起的USB卡扣，且USB卡扣伸出USB开口；具有拉伸弹簧，拉伸弹簧的一端连接跑步机机架，另一端连接USB底座滑块，拉伸弹簧拉动USB底座滑块使USB卡扣顶抵在USB开口的侧边上，并且USB端口被按 键板遮挡。按键板的下表面具有USB底座滑轨，USB底座滑块可滑动地放置在USB滑轨上。本实用新型的有益之处在于：本实用新型将USB安装在活动的USB底座滑块上，在不使用USB的情况下USB会自动隐藏。当使用者在跑步时，由于USB端子安装在USB底座滑块上，使用者只需要轻轻推动USB底座滑块至合适位置(USB端子的端口完全显露出来)后直接插入USB即可使用！使用者不需要使用USB的时候，只需要将USB直接拔出后，隐藏式USB端子将会自动隐藏。将USB隐藏后，可以有效的避免使用者在运动时洒出的汗水通过USB端口浸入跑步机内部而导致跑步机内部元器件损坏。附图说明下面结合附图和实施例对本实用新型进一步说明。图1是本实用新型跑步机外观图；图2是图1的A部放大图；图3是USB端口隐藏状态；图4是USB端口露出状态；图5是本实用新型爆炸图。具体实施方式为了更清楚地说明本实用新型的技术方案，下面将对描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的实施例。如图1所示，本实用新型适用于跑步机1，跑步机1包括跑步机机架11及跑步机机架11上的按键板12，按键板12上是各式控制按键。如图5所示，按键板12下方是按键电路板2，按键板12下表面具有USB底座滑轨(图中未示)，一个USB底座滑块3可滑动地放置在USB滑轨上。按键板12上具有USB开口13。USB底座滑块3的上表面具有两个开口31、32，USB底座滑块3上固设有USB端子4，并且USB端子4上的USB端口41对应于开口32而露出USB底座滑块3的上表面。USB底座滑块3上还固设有USB卡扣5，USB卡扣5对应于开口31，从开口31向上伸出USB底座滑块3的上表面，并且USB卡扣5伸出USB开口13。具有拉伸弹簧6，拉伸弹簧6的一端连接跑步机机架11，另一端连接USB底座滑块3，在不使用USB时候，如图1、图2、图3所示状态，拉伸弹簧6拉动USB底座滑块3使USB卡扣5顶抵在USB开口13的侧边上，并且USB端口41被按键板12遮挡。在要使用USB时，使用者只需要轻轻推动USB卡扣5，从而USB底座滑块3至合适位置，如图4所示的USB端子4的USB端口41完全显露出来，然后直接在USB端口41中插入USB即可使用，放开USB卡扣5后，由于拉伸弹簧6的复位作用，USB会顶抵在USB开口13的侧边上。拔出USB，则回到图1、图2、图3的状态，USB端口41受到保护。本实用新型提供的跑步机隐藏式USB模块系统装置，其比较现有的跑步机USB装置和跑步机，更加科学的结合跑步机隐藏式USB模块系统装置，以达到使USB与跑步机融为一体，有效的避免使用者在运动时洒出的汗水通过USB接口浸入跑步机内部而导致跑步机内部元器件损坏的效果；还能防止平时灰尘的入侵。能适应各种人群在跑步时体验到舒适多媒体与运动结合的效果。本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同相似部分互相参见即可。对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
