复合材料型网球拍的制作方法

本实用新型公开一种复合材料型网球拍，按国际专利分类表(IPC)划分属于网球拍制造技术领域。

背景技术：

网球拍是常用的运动器材，一般包括球拍、球拍杆、手柄等，目前网球拍手柄多采用PU或碳纤维制成，整体较重、吸振效果及手感差。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种复合材料型网球拍，手柄部通过采用内外碳纤包覆发泡材料，具有减重吸振、结构合理等优点。

为达到上述目的，本实用新型是通过以下技术方案实现的：

一种复合材料型网球拍，包括手柄部，手柄部设有中心轴孔，该轴孔在手柄部后端形成封闭端，手柄部的外周表面为碳纤维外层，手柄主体的中心轴孔周壁为碳纤维内层，碳纤维外层与碳纤维内层之间设有发泡材料层。

进一步，所述碳纤维外层与碳纤维内层在手柄主体后端汇合形成中心轴孔的封闭端。

进一步，所述碳纤维外层与碳纤维内层的总厚度小于发泡材料层的厚度。

进一步，所述手柄部的中心轴孔呈多边轴孔结构。

本实用新型网球拍的手柄部采用碳纤维外层、碳纤维内层和发泡材料层的夹心结构方案，具有如下有效效果：

1、内外层碳纤维增强球拍强度，并构成手柄部架构；

2、发泡材料填充空间大，有效的减轻球拍整体重量，同时发泡材料具有较强的吸振功能；

3、提高了整个网球拍的使用寿命，同时又可保证使用者的握拍、施力的舒适感。

附图说明

图1是本实用新型实施例手柄部示意图。

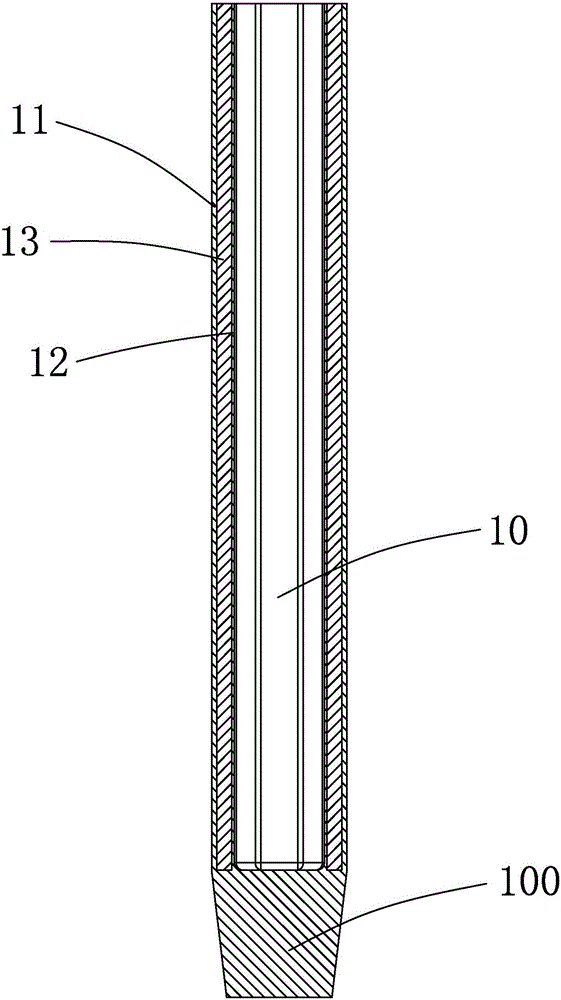

图2是图1轴向剖视图。

具体实施方式

下面结合附图对本实用新型作进一步说明：

实施例：请参阅图1及图2，一种复合材料型网球拍，包括手柄部1，手柄部设有中心轴孔10，该轴孔在手柄部后端形成封闭端100，手柄部的外周表面为碳纤维外层11，手柄主体的中心轴孔周壁为碳纤维内层12，碳纤维外层11与碳纤维内层12之间设有发泡材料层13。碳纤维外层11与碳纤维内层12在手柄主体后端汇合形成中心轴孔10的封闭端。本实用新型的碳纤维外层11与碳纤维内层12的总厚度小于发泡材料层13的厚度。本实用新型手柄部的中心轴孔10呈多边轴孔结构，实施例中的中心轴孔10呈八边轴孔结构。

本实用新型网球拍采用一体成型结构，其中的手柄部采用碳纤维外层、碳纤维内层和发泡材料层的夹心结构方案，增强球拍强度，同时有效的减轻球拍整体重量，从而提高了整个网球拍的使用寿命，同时又可保证使用者的握拍、施力的舒适感。

以上所记载，仅为利用本创作技术内容的实施例，任何熟悉本项技艺者运用本创作所做的修饰、变化，皆属本创作主张的专利范围，而不限于实施例所揭示者。
