一种智能网球拾取装置的制作方法

本实用新型涉及体育用品领域，特别涉及一种智能网球拾取装置。

背景技术：

网球通常在两个单打球员或两对双打组合之间进行。球员在网球场上隔着球网用网球拍击打网球。在打网球时，经常出现无法接到的网球飞出场地。所以网球比赛时为了不阻碍选手比赛，一般网球选手随身携带数个网球，飞出场地的网球则由工作人员拾取。因此在打网球的过程中拾取网球就是一大问题。

技术实现要素：

本实用新型所要解决的技术问题是提供一种通过智能结构，能够实现自动拾取地面上的网球，方便了网球的运动的智能网球拾取装置，以解决现有技术中导致的上述多项缺陷。

为实现上述目的，本实用新型提供以下的技术方案：一种智能网球拾取装置，包括机壳、真空吸泵、球仓、仓盖、活动轴、网球吸道、摄像头、数据线、控制芯片板和滚轮，四个滚轮均匀设置在机壳的底部，摄像头设置在机壳底部的中心处，控制芯片板设置在机壳的内部，真空吸泵设置在机壳的内部，摄像头、控制芯片板和真空吸泵通过数据线连接，球仓设置在机壳的内部，联通真空吸泵，网球吸道设置在机壳的内部，联通球仓，开口设置在机壳的底部，仓盖设置在球仓上方的机壳上，通过活动轴连接。

优选的，所述机壳表面设置有防撞护垫。

优选的，所述滚轮为万向滚轮，包括固定板、转动板、轮轴和滚轮，固定板设置在机壳底部，转动板嵌套在固定板的内部，滚轮通过轮轴设置在转动板上。

优选的，所述仓盖上设置密封圈。

优选的，所述球仓为半圆形。

采用以上技术方案的有益效果是：本实用新型结构的智能网球拾取装置，通过智能结构，能够实现自动拾取地面上的网球，方便了网球的运动，所述机壳表面设置有防撞护垫，由于装置在运行过程中不可避免的会碰撞到障碍，为了机壳遭到撞击，本实用新型在机壳的表面设置了防护垫，保护机壳的外表，所述滚轮为万向滚轮，包括固定板、转动板、轮轴和滚轮，固定板设置在机壳底部，转动板嵌套在固定板的内部，滚轮通过轮轴设置在转动板上，这种结构的滚轮能够实现360度旋转，使得装置能够灵活的改变移动的方向，从而实现装置全范围的拾取网球，所述仓盖上设置密封圈，由于仓盖会降低球仓的压力，在吸取网球时，仓盖会漏气，因此在仓盖上设置密封圈以达到密封的效果，降低吸球时压力的泄漏，所述球仓为半圆形，半圆形的球仓能够更为契合网球的形状，当球吸入球仓后不会到处晃动，防止吸入的球从吸道掉出。

附图说明

图1是本实用新型的结构示意图；

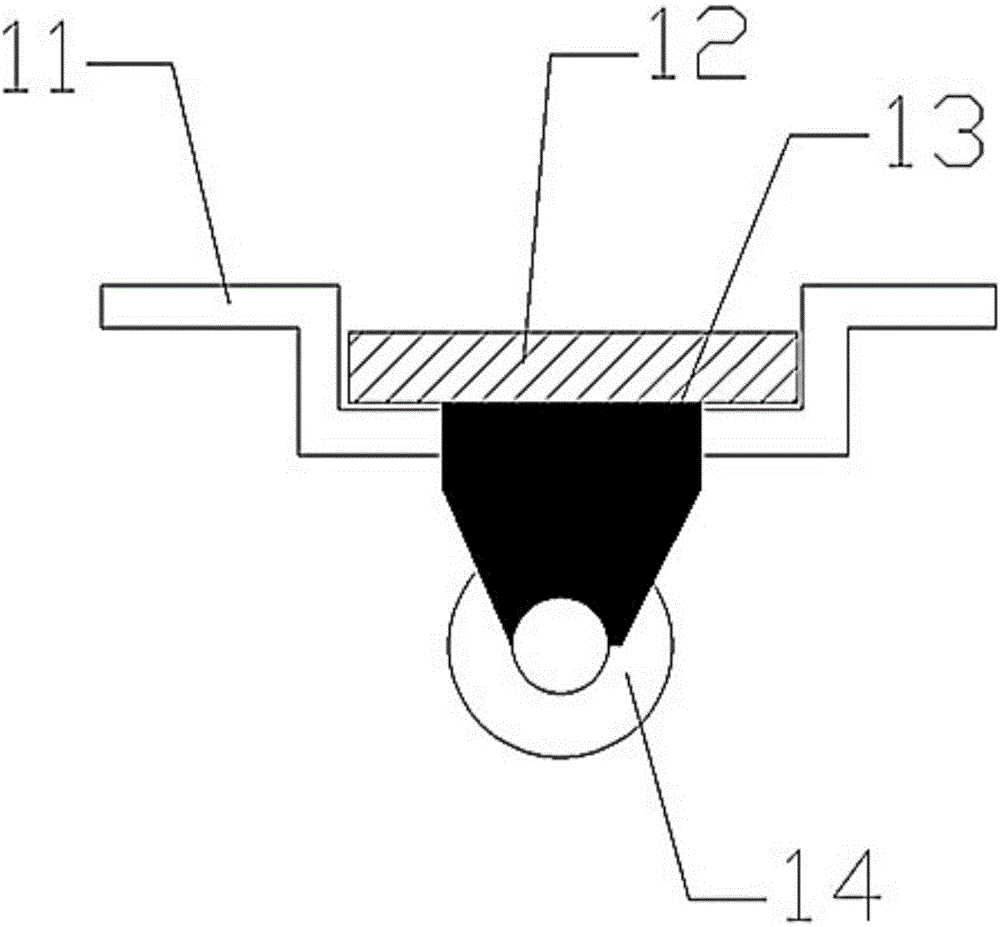

图2是图1所示滚轮的结构示意图。

其中，1——机壳，2——真空吸泵，3——球仓，4——仓盖，5——活动轴，6——网球吸道，7——摄像头，8——数据线，9——控制芯片板，10——滚轮，11——固定板，12——转动板，13——轮轴，14——滚轮，15——防撞护垫，16——密封圈。

具体实施方式

下面结合附图详细说明本实用新型的优选实施方式。

图1和图2出示本实用新型的具体实施方式：一种智能网球拾取装置，包括机壳1、真空吸泵2、球仓3、仓盖4、活动轴5、网球吸道6、摄像头7、数据线8、控制芯片板9和滚轮10，四个滚轮10均匀设置在机壳1的底部，摄像头7设置在机壳1底部的中心处，控制芯片板9设置在机壳1的内部，真空吸泵2设置在机壳1的内部，摄像头7、控制芯片板9和真空吸泵2通过数据线8连接，球仓3设置在机壳1的内部，联通真空吸泵2，网球吸道6设置在机壳1的内部，联通球仓3，开口设置在机壳1的底部，仓盖4设置在球仓3上方的机壳1上，通过活动轴5连接。

结合图2所示的滚轮10为万向滚轮，包括固定板11、转动板12、轮轴13和滚轮14，固定板11设置在机壳1底部，转动板12嵌套在固定板11的内部，滚轮14通过轮轴13设置在转动板12上。

本实用新型结构的智能网球拾取装置，通过智能结构，能够实现自动拾取地面上的网球，方便了网球的运动，所述机壳表面设置有防撞护垫，由于装置在运行过程中不可避免的会碰撞到障碍，为了机壳遭到撞击，本实用新型在机壳的表面设置了防护垫，保护机壳的外表，所述滚轮为万向滚轮，包括固定板、转动板、轮轴和滚轮，固定板设置在机壳底部，转动板嵌套在固定板的内部，滚轮通过轮轴设置在转动板上，这种结构的滚轮能够实现360度旋转，使得装置能够灵活的改变移动的方向，从而实现装置全范围的拾取网球，所述仓盖上设置密封圈，由于仓盖会降低球仓的压力，在吸取网球时，仓盖会漏气，因此在仓盖上设置密封圈以达到密封的效果，降低吸球时压力的泄漏，所述球仓为半圆形，半圆形的球仓能够更为契合网球的形状，当球吸入球仓后不会到处晃动，防止吸入的球从吸道掉出。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
