一种新型多功能美腰机的制作方法

本实用新型涉及健身器械，尤其涉及一种新型多功能美腰机。

背景技术：

美腰机是2016年新兴起的一种瘦腰、瘦腹的健身器械。美腰机主体系完全配合人体自然的姿势设计，藉由自然摆动的方式，让胸、肩、腰、腹、臀、腿等部位皆能达到运动的效果，尤其利用于手肘、腰、腹及肩颈的舒缓与肌肉锻炼，只需藉由轻松自然的摆动即可收到不错的效果，且该产品占地面积小（约1平方米），收折轻松容易，收纳方便。

但是，目前的美腰机功能比较单一，设计不够人性化，人们一般需要购买多种健身器材才能实现各种健身运动，成本过高，且占用空间。因此，研发一种多功能美腰机成为本领域技术人员亟待解决的问题。

技术实现要素：

本实用新型是为了解决上述不足，提供了一种新型多功能美腰机。

本实用新型的上述目的通过以下的技术方案来实现：一种新型多功能美腰机，其特征在于：包括“入”字形支架；

所述支架包括左支撑架和右支撑架；所述右支撑架上端设有手握架，手握架下方设有手肘支撑件；所述右支撑架上设有滑动件；所述左支撑架中段固定有脚蹬器。

所述脚蹬器包括固定架和轴筒部，轴筒部焊接在固定架上端，固定架通过螺丝固定在左支撑架上，轴筒部安装有转轴，转轴两端设有脚踏板，脚踏板上设有护带。

所述轴筒部内安装有包覆在转轴上的松紧调节耐磨胶块，轴筒部上设有顶住松紧调节耐磨胶块的调节螺丝，调节螺丝一端设有便于徒手操作的旋钮。

所述轴筒部设有一个缺口，所述松紧调节耐磨胶块设有与缺口相卡的凸块。

所述左支撑架下端连接有拉力器，拉力器由扣件、弹力绳和手环构成，扣件和拉环连接在弹力绳两端。

所述左支撑架底部设有固定环，所述拉力器的扣件扣在固定环上连接。

所述手肘支撑件上设有泡棉套。

所述滑动件设有支撑板，支撑板两侧设有两对内折翅片，两对内折翅片上均安装有限位螺杆将滑动件固定在右支撑架上；所述支撑板底部安装有滑轮，滑轮设有卡入右支撑架的滑轮槽；所述支撑板上设有膝盖固定机构。

所述膝盖固定机构由上卡杆和下卡杆构成，上卡杆和下卡杆上均设有泡棉套。

所述右支撑架与左支撑架连接处设有角度调节盘，角度调节盘上设有若干个插孔，所述左支撑架一端通过销轴连接在角度调节盘上，并设有与插孔配合的定位孔，通过插销插入插孔和定位孔定位角度。

本实用新型与现有技术相比的优点是：本实用新型的多功能美腰机，既能够实现美腰功能，而且能够实现脚蹬及手拉功能，实现了一机多功能的效果，节省成本，且减少空间的占用。

附图说明

图1为本实用新型的结构示意图。

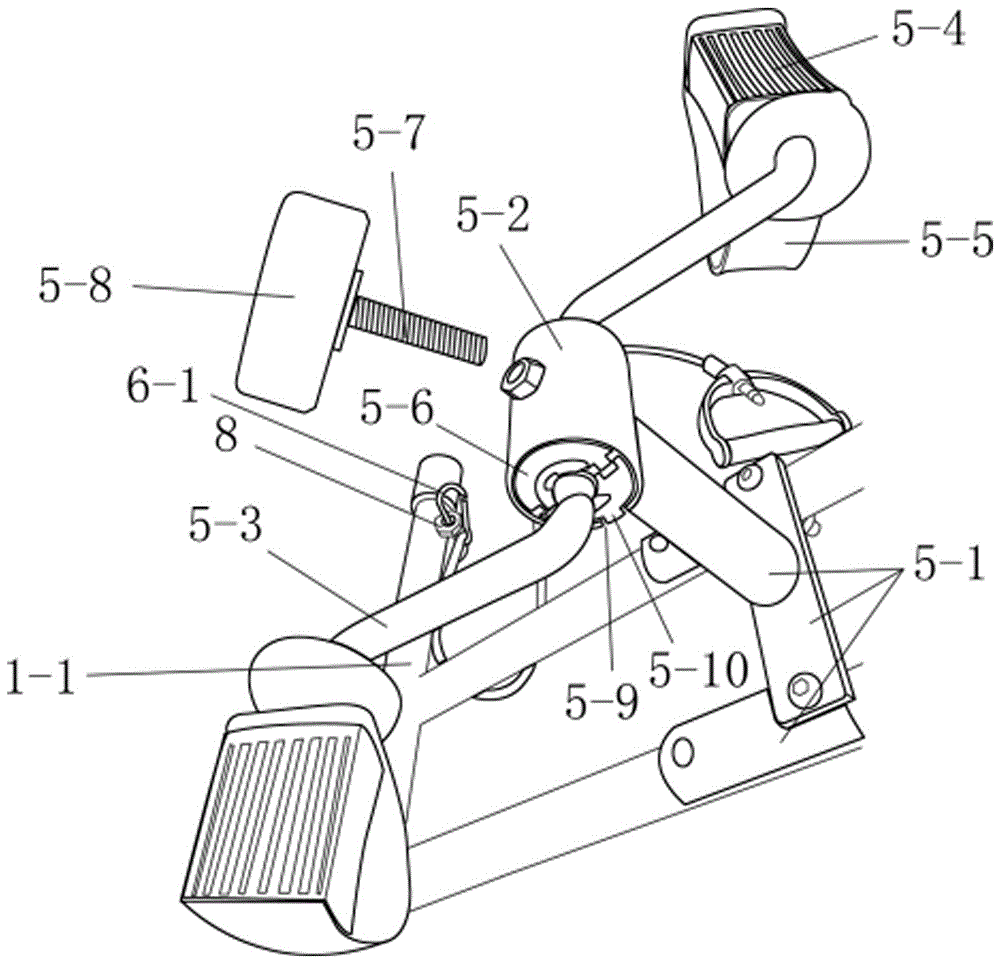

图2为本实用新型中脚蹬器的结构示意图。

具体实施方式

下面结合实施例对本实用新型进一步详述。

如图1、图2所示，一种新型多功能美腰机，包括“入”字形支架1；

所述支架1包括左支撑架1-1和右支撑架1-2；所述右支撑架1-2上端设有手握架2，手握架2下方设有手肘支撑件3；所述右支撑架1-2上设有滑动件4；所述左支撑架1-1中段固定有脚蹬器5。

所述脚蹬器5包括固定架5-1和轴筒部5-2，轴筒部5-2焊接在固定架5-1上端，固定架5-1通过螺丝固定在左支撑架1-1上，轴筒部5-2安装有转轴5-3，转轴5-3两端设有脚踏板5-4，脚踏板5-4上设有护带5-5。

所述轴筒部5-2内安装有包覆在转轴5-3上的松紧调节耐磨胶块5-6，轴筒部5-2上设有顶住松紧调节耐磨胶块5-6的调节螺丝5-7，调节螺丝5-7一端设有便于徒手操作的旋钮5-8。

所述轴筒部5-2设有一个缺口5-9，所述松紧调节耐磨胶块5-6设有与缺口5-9相卡的凸块5-10。

所述左支撑架1-1下端连接有拉力器6，拉力器6由扣件6-1、弹力绳6-2和手环6-3构成，扣件6-1和拉环连接在弹力绳6-2两端。

所述左支撑架1-1底部设有固定环8，所述拉力器6的扣件6-1扣在固定环8上连接。

所述手肘支撑件3上设有泡棉套。

所述滑动件4设有支撑板4-1，支撑板4-1两侧设有两对内折翅片4-2，两对内折翅片4-2上均安装有限位螺杆4-3将滑动件4固定在右支撑架1-2上；所述支撑板4-1底部安装有滑轮4-4，滑轮4-4设有卡入右支撑架1-2的滑轮槽4-5；所述支撑板4-1上设有膝盖固定机构4-6。

所述膝盖固定机构4-6由上卡杆4-61和下卡杆4-62构成，上卡杆4-61和下卡杆4-62上均设有泡棉套。

所述右支撑架1-2与左支撑架1-1连接处设有角度调节盘7，角度调节盘7上设有若干个插孔7-1，所述左支撑架1-1一端通过销轴7-2连接在角度调节盘7上，并设有与插孔7-1配合的定位孔7-3，通过插销7-4插入插孔7-1和定位孔7-3定位角度。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及实施例内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
