立方体多变机器人的制作方法

本实用新型涉及机器人玩具，尤其是一种立方体多变机器人。

背景技术：

目前，具有变形状态的机器人玩具尤为常见，大多都是以模仿动漫影视作品里面的，但是此类机器人玩具造价贵，机器人的关节处易损坏，且变形种类少，大多数的变形状态均是市面上尤为常见的那几种，例如各种车辆等，但是只能在人形和汽车两者形态下进行转换，而且汽车的变形形态也是固定不变的，显得十分单调，只能满足儿童一时之需，无法实现玩具长久使用的价值。但是这些机器人玩具体型大、占空间、不易外带，而且玩法少、变换形态单一，儿童在玩耍过程中无法实现动脑，也就无法使得他们提高智力、丰富他们的想象力，所带来的有益效果少，无法长时间使用，且易损、造价成本也高。

技术实现要素：

本实用新型要解决上述现有技术的缺点，提供一种结构合理，便于携带的立方体多变机器人，机器人玩具不仅转化形态的样式丰富，而且便于携带，使得该机器人玩具实用性更强，方便快捷。

本实用新型解决其技术问题采用的技术方案：这种立方体多变机器人，包括躯干以及通过连接绳连接在躯干上的头部、上肢和下肢，躯干包括横向设置的第一长方形块、竖向设置于第一长方形块底部的第二长方形块，第二长方形块上设有一对第一正方形块、一对第二正方形块，两第一正方形块通过第一连接绳分布于第二长方形块两侧，两第二正方形块通过第二连接绳分布于第二长方形块两侧。这样，躯干如此的设置便于连接头部、上肢、下肢，还可以利用第二正方形块来改变下肢的位置变化，如此一来便可快速实现机器人玩具的形态转换，从人体式转变至立方体式，减小了及机器人玩具的体积，便于随身携带，如此一来便可与同伴一起分享，通过大家的努力使得机器人玩具呈现出更多的变化姿态，同时还在能玩耍中提升儿童的社交行为，增进与小伙伴之间的人际关系，让儿童学会分享，有益效果多。

进一步完善，头部包括第三正方形块，其中第三正方形块通过第三连接绳连接在第一长方形块上端处。这样，第三正方形块在第三连接绳的牵引下呈现出不同方向的摆放位置，丰富机器人的变形姿态。

进一步完善，上肢包括一对第四正方形块、第三长方形块，其中两第四正方形块、第三长方形块通过第四连接绳串连并连接在第一长方形块两端。这样，第四正方形块、第三长方形块在第四连接绳的牵引下呈现出不同方向的摆放位置，丰富机器人的变形姿态。

进一步完善，下肢包括第四长方形块、第五正方形块、第五长方形块，其中第四长方形块、第五正方形块、第五长方形块通过第二连接绳串连并连接在两第二正方形块下端。这样，第四长方形块、第五正方形块、第五长方形块在第二连接绳的牵引下呈现出不同方向的摆放位置，丰富机器人的变形姿态。

进一步完善，第一长方形块、第二长方形块、第三长方形块、第四长方形块、第五长方形块、第一正方形块、第二正方形块、第三正方形块、第四正方形块、第五正方形块上均开有供连接绳活动于内的槽体。这样，槽体的设置使得各个块之间的变换位置具有多选性，丰富组合样式，使得玩具可玩性增强，吸引儿童，延长使用周期。

进一步完善，槽体呈单向设置或者多向设置。这样，槽体单向设置或者多向设置取决于块的使用位置，有些块作为连接件就需要槽体多向设置，不仅可用于连接其它块，而且便于块与块之间产生位置变化，使得机器人玩具的变化样式更加丰富，并让儿童在玩耍中尽情的发挥自己的想象力，摆出不同造型的机器人玩具，让儿童在玩耍中得到快乐的同时还能够动脑，一举两得。

进一步完善，槽体呈一字型或者十字型。这样，槽体呈一字型或者十字型的结构设置使得各个块之间的变换位置具有多选性，可实现的组合样式也增多了，使得此款机器人玩具更加具有趣味性。

进一步完善，第一长方形块、第二长方形块、第三长方形块、第四长方形块、第五长方形块、第一正方形块、第二正方形块、第三正方形块、第四正方形块、第五正方形块上均开有供连接绳穿于内的通孔。这样，通孔便于连接绳穿于内，使得各个块得以连接，同时连接绳为弹性绳，具有良好的韧性、伸缩性，便于实现各部件之间位置的变换，使得玩具具有可塑性，整体结构感强，而且各部件块之间紧密配合。

进一步完善，第一正方形块、第三正方形块、第二长方形块、第三长方形块、第五长方形块上均开有约束孔。这样，约束孔使得连接绳能够被约束在这些块内，让块与连接绳两者不会脱离，使得块都能紧密贴于与其相互配合使用的块侧壁上。

本实用新型有益的效果是：本实用新型的结构合理、整体感强，而且可通过将其组合呈立方体，便于随身携带，如此一来便可与同伴一起分享，通过大家的努力使得机器人玩具呈现出更多的变化姿态，同时还在能玩耍中提升儿童的社交行为，增进与小伙伴之间的人际关系，让儿童学会分享，有益效果多。

附图说明

图1为本实用新型正面的平面结构示意图；

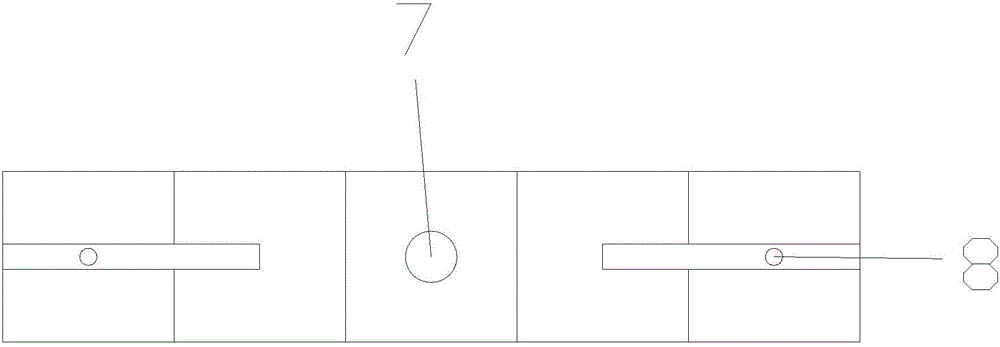

图2为本实用新型上面的平面结构示意图；

图3为本实用新型正面的爆炸结构示意图；

图4为本实用新型正面的立体结构示意图，主要用于反映变形呈立方体后的形态结构。附图标记说明：躯干1，第一长方形块1-1，第二长方形块1-2，第一正方形块1-3，第二正方形块1-4，连接绳2，第一连接绳2-1，第二连接绳2-2，第三连接绳2-3，第四连接绳2-4，头部3，第三正方形块3-1，上肢4，第四正方形块4-1，第三长方形块4-2，下肢5，第四长方形块5-1，第五正方形块5-2，第五长方形块5-3，槽体6，约束孔7，通孔8。

具体实施方式

下面结合附图对本实用新型作进一步说明：

参照附图：这种立方体多变机器人，包括括躯干1以及通过连接绳2连接在躯干1上的头部3、上肢4和下肢5，躯干1包括横向设置的第一长方形块1-1、竖向设置于第一长方形块1-1底部的第二长方形块1-2，第二长方形块1-2上设有一对第一正方形块1-3、一对第二正方形块1-4，两第一正方形块1-3通过第一连接绳2-1分布于第二长方形块1-2两侧，两第二正方形块1-4通过第二连接绳2-2分布于第二长方形块1-2两侧。

头部3包括第三正方形块3-1，其中第三正方形块3-1通过第三连接绳2-3连接在第一长方形块1-1上端处。

上肢4包括一对第四正方形块4-1、第三长方形块4-2，其中两第四正方形块4-1、第三长方形块4-2通过第四连接绳2-4串连并连接在第一长方形块1-1两端。

下肢5包括第四长方形块5-1、第五正方形块5-2、第五长方形块5-3，其中第四长方形块5-1、第五正方形块5-2、第五长方形块5-3通过第二连接绳2-2串连并连接在两第二正方形块1-4下端。

第一长方形块1-1、第二长方形块1-2、第三长方形块4-2、第四长方形块5-1、第五长方形块5-3、第一正方形块1-3、第二正方形块1-4、第三正方形块3-1、第四正方形块4-1、第五正方形块5-2上均开有供连接绳2活动于内的槽体6。

槽体6呈单向设置或者多向设置。

槽体6呈一字型或者十字型。

第一长方形块1-1、第二长方形块1-2、第三长方形块4-2、第四长方形块5-1、第五长方形块5-3、第一正方形块1-3、第二正方形块1-4、第三正方形块3-1、第四正方形块4-1、第五正方形块5-2上均开有供连接绳2穿于内的通孔8。

第一正方形块1-3、第三正方形块3-1、第二长方形块1-2、第三长方形块4-2、第五长方形块5-3上均开有约束孔7。

虽然本实用新型已通过参考优选的实施例进行了图示和描述，但是，本专业普通技术人员应当了解，在权利要求书的范围内，可作形式和细节上的各种各样变化。
