一种新型健腹器的制作方法

本实用新型涉及运动健身器具领域，具体指一种新型健腹器。

背景技术：

健腹器是人们锻炼腹部肌肉的道具，一般有把手和滚轮组成，通过滚轮在地面上来回滚动。

技术实现要素：

本实用新型是为了发明一种新型健腹器。

本实用新型是通过下述技术方案实现的：一种新型健腹器，包括主体和设置在主体上的滚轮组成，所述主体包括主套、轮套、手轴，所述主套前后设置轮套耳，轮套耳内套合轮套，轮套内套合滚轮，所述主套中部还设置手轴孔，手轴孔内插接手轴，所述手轴包括中央管、连接管、限位管、延长把手，所述连接管头尾两端设置连接部，连接部设置螺纹或管卡，连接管从手轴孔头尾两端插入中央管，中央管插入手轴孔，中央管内壁设置螺纹或卡接，连接管连接在中央管上，连接管外套接限位管，连接管的未插接入手轴孔的连接部外螺接或卡接延长把手，所述限位管外壁和手轴孔内壁还设置绕其一周的若干限位条；所述轮套包括轮套主体、固定耳片，上连接杆、轮连接轴杆，所述轮套主体下垂设置固定耳片，固定耳片内套合滚轮，滚轮由轮连接轴杆固定在固定耳片上，所述滚轮包括一体轮或至少两只单体轮，所述轮固定耳两侧还设置有加固耳片，加固耳片贴合连接轮固定耳；所述轮套主体头端还设置耳管，连接耳管插入主套，并由上连接杆连接为一体。

作为优选所述连接耳管分为上下两阶，下阶为耳管，上阶为限位段。

作为优选所述连接耳管匹配还设置有匹配的封口盖。

作为优选所述轮固定耳、固定耳片为水滴形状。

本实用新型与背景技术相比，具有的有益的效果是：更加坚固耐用，可以根据要锻炼的难度替换双轮、单轮或一体轮，使得人们更容易上手，部件更容易拆分和组装，方便进行替换，限位管和限位条匹配后能限制手轴的运动，使得推动的能力100%前推或后滑，不会因手轴滑动失误使得人们肌肉拉伤，固定耳片、轮固定耳的组合上是的轮固定的支撑部分一直是最容易坏损的部分得到加固。

附图说明

图1为本实用结构图。

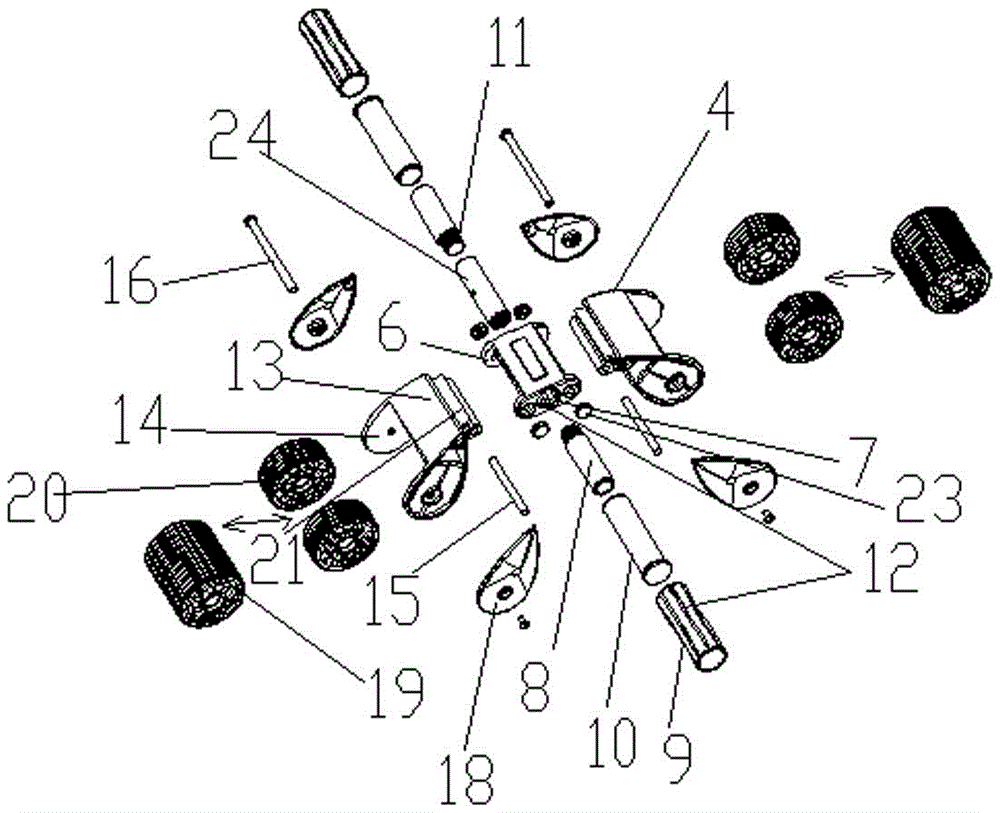

图2为本实用新型爆炸结构图。

图3为轮套结构图。

主体（1）、滚轮（2）、主套（3）、轮套（4）、手轴（5）、轮套耳（6）、手轴孔（7）、中央管（24）、连接管（8）、限位管（9）、延长把手（10）、连接部（11）、限位条（12）、轮套主体（13）、固定耳片（14），上连接杆（15）、轮连接轴杆（16）、加固耳片（18）、一体轮（19）、单体轮（20）、耳管（21）、限位段（22）、封口盖（23）、中央管（24）。

具体实施方式

下面通过实施例，结合附图，对本发明的技术方案作进一步具体的说明：

实施例1，如图1-3所示，一种新型健腹器，包括主体（1）和设置在主体上的滚轮（2）组成，所述主体包括主套（3）、轮套（4）、手轴（5），所述主套前后设置轮套耳（6），轮套耳内套合轮套，轮套内套合滚轮，所述主套中部还设置手轴孔（7），手轴孔内插接手轴，所述手轴包括中央管（24）、连接管（8）、限位管（9）、延长把手（10），所述连接管头尾两端设置连接部（11），连接管从手轴孔头尾两端插入中央管，中央管插入手轴孔，中央管内壁设置螺纹或卡接，连接管连接在中央管上，连接管外套接限位管，连接管的未插接入手轴孔的连接部外螺接或卡接延长把手，所述限位管外壁和手轴孔内壁还设置绕其一周的若干限位条；（12）；所述轮套包括轮套主体（13）、固定耳片（14），上连接杆（15）、轮连接轴杆（16），所述轮套主体下垂设置固定耳片，固定耳片内套合滚轮，滚轮由轮连接轴杆固定在轮固定耳上，所述滚轮包括一体轮（19）或至少两只单体轮（20），所述轮固定耳两侧还设置有加固耳片（18），加固耳片贴合连接轮固定耳；所述轮套主体头端还设置耳管（21），耳管插入主套，并由上连接杆连接为一体。

作为优选所述连接耳管分为上下两阶，下阶为耳管，上阶为限位段（22）。

作为优选所述连接耳管匹配还设置有匹配的封口盖（23）。

作为优选所述轮固定耳、固定耳片为水滴形状。

本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。
