一种新型足球训练器的制作方法

本实用新型涉及体育设备领域，具体为一种新型足球训练器。

背景技术：

足球是世界第一大运动，深受各国人民的喜爱，它有着“世界第一运动”的美誉，是全球体育界最具影响力的单项体育运动，足球运动员在训练的时候往往是单独训练，这样就会少了很多与队友配合的机会，如何能够精准的传球，往往是一场比赛致胜的关键，因此针对以上问题设计一种专门训练运动员精准传球的足球训练器是十分必要的。

技术实现要素：

针对以上问题，本实用新型提供了一种新型足球训练器，本实用新型能够在运动员单独训练的时候，实现传球的训练，而且并不是静止的训练传球，能够模仿运动员跑位传球的训练，训练质量大大的提高，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型足球训练器，包括底座，所述底座为圆柱状，所述底座上设有球门，所述球门包括第一球门、第二球门与第三球门，所述球门底部设有球门滚轮，所述球门内设有缓冲皮垫，所述缓冲皮垫连接有伸缩杆，所述伸缩杆采用若干个节杆组成，所述伸缩杆上设有伸缩弹簧，所述底座上设有底座滚轮，所述底座内设有驱动装置，所述驱动装置与底座滚轮相连接，所述底座上设有配重槽，所述配重槽内装有配重。

作为本实用新型一种优选的技术方案，所述第一球门、第二球门与第三球门呈120°角分布。

作为本实用新型一种优选的技术方案，所述缓冲皮垫采用橡胶材质制成。

作为本实用新型一种优选的技术方案，所述配重为铅块。

作为本实用新型一种优选的技术方案，所述球门滚轮采用万向轮。

与现有技术相比，本实用新型的有益效果是：本实用新型能够在运动员单独训练的时候，实现传球的训练，而且并不是静止的训练传球，而是能够模仿运动员跑位传球的训练，训练质量大大的提高，整体设计简洁实用，操作方便，使用简单，整体造价较低，具有较为广阔的市场前景，便与推广。

附图说明

图1为本实用新型整体结构俯视图；

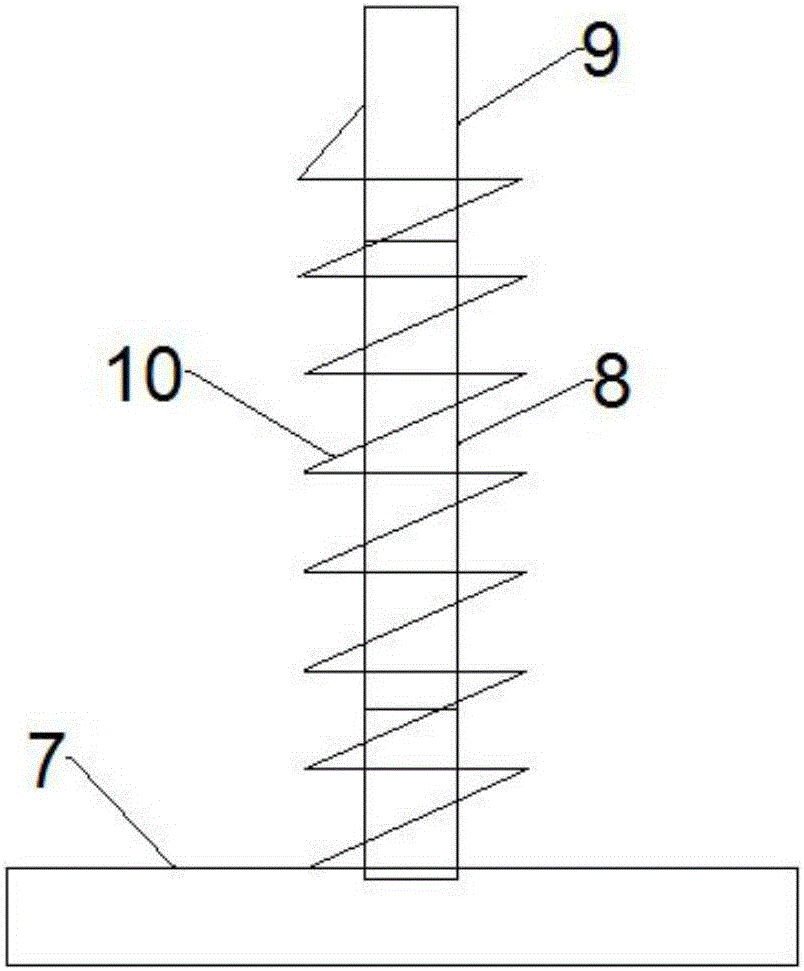

图2为本实用新型伸缩杆结构示意图；

图3为本实用新型底座结构主视图；

图中：1-底座；2-球门；3-第一球门；4-第二球门；5-第三球门；6-球门滚轮；7-缓冲皮垫；8-伸缩杆；9-节杆；10-伸缩弹簧；11-底座滚轮；12-驱动装置；13-配重；14-配重槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1、图2与图3，本实用新型提供一种技术方案：一种新型足球训练器，包括底座1，所述底座1为圆柱状，所述底座1上设有球门2，所述球门2包括第一球门3、第二球门4与第三球门5，所述球门2底部设有球门滚轮6，所述球门2内设有缓冲皮垫7，所述缓冲皮垫7连接有伸缩杆8，所述伸缩杆8采用若干个节杆9组成，所述伸缩杆8上设有伸缩弹簧10，所述底座1上设有底座滚轮11，所述底座1内设有驱动装置12，所述驱动装置12与底座滚轮11相连接，所述底座1上设有配重槽14，所述配重槽14内装有配重15；所述第一球门3、第二球门4与第三球门5呈120°角分布；所述缓冲皮垫7采用橡胶材质制成；所述配重15为铅块；所述球门滚轮6采用万向轮。

本实用新型通过底座上设有的球门来实现运动员传球的效果，底座上的滚轮在驱动装置的驱动下可以到处滚动，模仿运动员的跑位，传球运动员可以在较远的距离进行传球，足球能精准的传射到底座上的球门上，就代表此次传球成功，在足球打在球门上时，伸缩杆与伸缩弹簧会被压缩，然后他们会恢复原来状态，将足球再一次的弹回。

基于上述，本实用新型具有的优点在于：本实用新型能够在运动员单独训练的时候，实现传球的训练，而且并不是静止的训练传球，而是能够模仿运动员跑位传球的训练，训练质量大大的提高，整体设计简洁实用，操作方便，使用简单，整体造价较低，具有较为广阔的市场前景，便与推广。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
