一种喷接球游艺机的制作方法

本实用新型涉及一种游艺机，尤其涉及一种喷接球游艺机。

背景技术：

一般的喷接球游艺机由喷球装置向上喷出小球，小球随机地向不同的角度抛出，人使用接球网杆接球，喷接球游艺机的外周设有挡球网，这种喷接球游艺机的挡球网用于限制小球喷出后掉落的位置的范围比较大，小球散落到四周，不便于回收小球。

技术实现要素：

为了解决上述问题，本实用新型的目的在于提供一种小球喷出后掉落的位置的范围比较小并容易回收小球的喷接球游艺机。

本实用新型为解决其技术问题而采用的技术方案是：

一种喷接球游艺机，包括轨道，所述轨道上设有可沿着轨道运转的至少一辆的小车，所述小车上设有接球装置，所述轨道内设有喷球装置，所述喷球装置的顶部设有挡球盖。

作为本实用新型的进一步改善：所述喷球装置下方设有平板，所述平板上放置有若干个小球，所述轨道与所述平板通过斜板相连接，所述斜板向内倾斜，所述喷球装置的外周设有与外壳，所述外壳与所述平板之间设有可通过所述小球的高度间隙，所述外壳与所述挡球盖之间设有可通过所述小球的间隙。

作为本实用新型的更进一步改善：所述喷球装置包括设置在所述平板上的鼓风机、与所述鼓风机通过一通风弯管连接的输球管、以及用于支撑所述输球管的支架。

优选地，所述支架上设有用于驱动所述挡球盖旋转的电机。

优选地，所述接球装置包括摆杆和安装在摆杆上的接球篮筐，所述接球篮筐上设置有用于计数的光电传感器和显示接球数量的显示器。

优选地，所述小车的数量为六辆，所述小车之间使用连杆连接成开链的列车。

优选地，所述平板的下方设有若干的水平调节装置和滚轮。

优选地，所述外壳表面为凹凸不平的曲面。

本实用新型的有益效果是：本实用新型的一种喷接球游艺机在喷球装置的顶部设置有挡球盖，小球通过与挡球盖的碰撞后从挡球盖的下方弹出，小球容易回收至喷球装置重新喷出。

附图说明

图1是本实用新型的结构示意图；

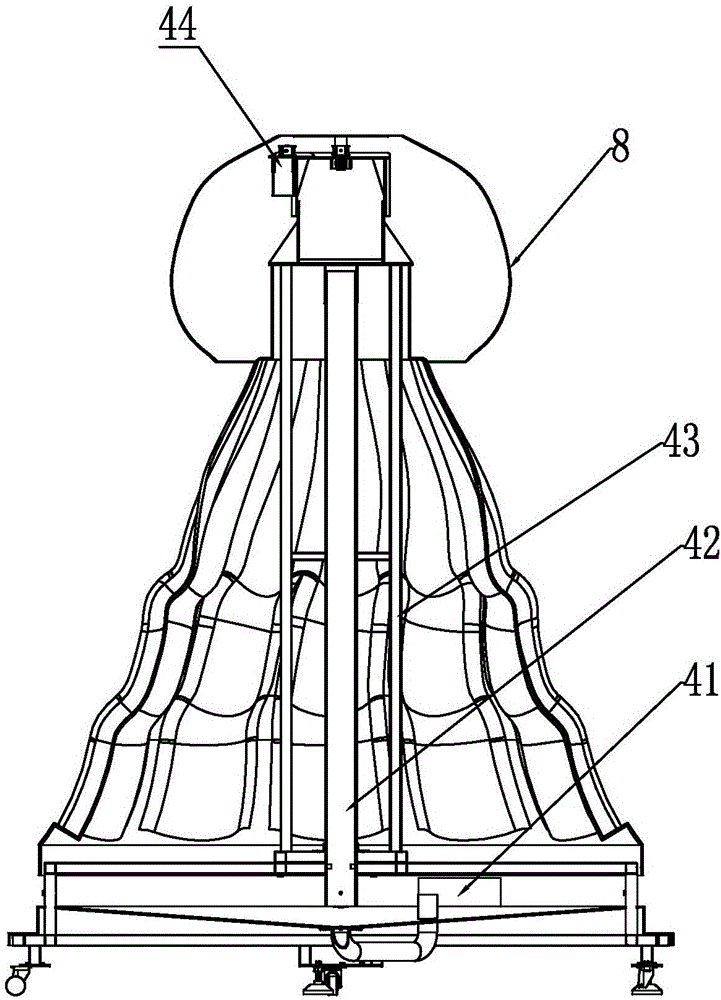

图2是所述喷球装置的剖视图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明，但是，需要说明的是，对以下实施方式的说明是示意性的，并不构成对本实用新型的具体限定。

参照图1和图2，本实用新型的一种喷接球游艺机，包括环形的轨道1，轨道1上设有可沿着轨道1运转的六辆小车2，六辆小车2之间使用连杆连接成一开链的列车，每辆小车2上都设有接球装置，所述接球装置包括摆杆31和安装在摆杆上的接球篮筐32，摆杆31与篮筐32之间使用螺栓固定，接球篮筐32上设置有用于计数的光电传感器，小车2上安装有显示接球数量的显示屏。普通的喷接球游艺机通过人拿着接球网杆来接球，当接球的数量比较多的时候，手提接球网杆的手容易产生疲惫，而且使用接球网杆来接小球不便于小球数量的统计，而带计数功能的接球装置和显示接球数量的显示屏能够直观地显示出每个人接到的小球的数量，并且无需手提接球网杆，因此不会使人的手产生疲惫。

轨道1内设有喷球装置，喷球装置的下方设有用于放置若干个小球的平板5，喷球装置的顶部设有挡球盖8，喷球装置的外周设有与外壳7，外壳7表面为凹凸不平的曲面，外壳7的底部与平板5之间的高度间隙可通过小球，外壳7与挡球盖8之间设有可通过小球的间隙。所述喷球装置包括设置在所述平板5上的鼓风机41、与所述鼓风机41通过通风管道连接的输球管42以及用于支撑所述输球管42的支架43，支架43上设有用于驱动所述挡球盖8旋转的电机44，轨道1与所述平板5通过斜板6相连接，所述斜板6向内倾斜。启动本实用新型的一种喷接球游艺机后，鼓风机41把放置在平板5上的小球从输球管42吹出，小球从输球管42吹出后撞击到旋转的挡球盖8的内壁上，然后从挡球盖8与外壳7的间隙弹出，部分小球直接沿着抛物线抛出至接球装置的附近，部分小球撞击外壳7的凹凸不平的表面后弹出，小球弹出后掉落的范围在掉在斜板6内，从斜板6上沿着其坡度滚动至平板5上，再次被喷球装置重新喷出。本实用新型的一种喷接球游艺机的挡球盖8相对于一般的喷球游艺机的挡球网能够有效缩小小球喷出后掉落的位置的范围，使得小球容易回收至喷球装置后重新喷出。

平板5的下方还设置有多个的水平调节装置和多个带刹车装置的滚轮，当地面不平坦的时候可使用水平调节装置来调整喷接球游艺机的位置，当需要搬动本实用新型的一种喷接球游艺机时，可打开滚轮的刹车装置，推动喷接球游艺机。

以上所述仅为本实用新型的优先实施方式，并不限于以上的具体实施方式，只要以基本相同手段实现本实用新型目的的技术方案都属于本实用新型的保护范围之内。
