一种Y型双筒腹式呼吸锻炼器的制作方法

本实用新型涉及医疗器械领域，具体涉及一种Y型双筒腹式呼吸锻炼器。

背景技术：

慢性呼吸障碍的患者活动时出现呼吸困难症状，长此以往患者渐渐习惯于胸式呼吸。但是作为基本的呼吸类型的胸式呼吸可造成呼吸效率低下，增加呼吸困难，引发恶性循环。导致慢性呼吸障碍常见的疾病包括：肺部疾病(如支气管哮喘、慢性阻塞性肺疾病、肺栓塞等)；做过胸部手术的患者；重症肌无力等神经系统疾病造成的呼吸肌肌力下降等。目前，对于慢性呼吸障碍的患者常采用呼吸训练器对其进行呼吸能力的康复性训练。对于身体健康的老年人，也可以通过使用呼吸训练器提高肺活量，改善身体的健康状况。现有的腹式呼吸锻炼器一般采用单管式结构设计，适合一些运动量小的呼吸训练，但对于训练量较大，需要做深度呼吸训练的患者来说，这种结构的训练器往往不能达到使用要求，且现有的呼吸训练器往往功能较为单一，不能起到计时作用，呼吸强度没有一个较为科学的评判标准，不易掌握。

技术实现要素：

本实用新型的目的在于提供一种Y型双筒腹式呼吸锻炼器，以解决现有技术中导致的上述多项缺陷。

一种Y型双筒腹式呼吸锻炼器，包括Y形吹气管和折叠状软管，所述Y形吹气管的进气管末端可拆卸连接有吹嘴，所述折叠状软管的进气口处连接有连接头，折叠状软管有两个且均通过连接头与Y形吹气管的出气管末端螺纹连接，连接头的末端还设有密封圈，折叠状软管上还设有刻度线，Y形吹气管上内嵌有电子计时器。

优选的，所述Y形吹气管上还粘贴有若干个荧光条。

优选的，所述Y形吹气管上还设有挂钩。

优选的，所述Y形吹气管上由透明塑料制成。

优选的，所述Y形吹气管上的底部可拆卸连接有手柄杆。

本实用新型的优点在于：本实用新型的吹气管采用Y形的结构设计，可以显著提高该种呼吸训练器的训练上限值，帮助患者提高其训练强度，折叠状软管上设置的刻度线可以帮助患者了解其呼吸训练的具体强度，折叠状软管伸出的长度越长，强度越大，并可以通过读取刻度线数值，将其记录下来，电子计时器的设置可以帮助患者进行计时，当训练时间达到设定值时，电子计时器发生报警声，提示训练结束。

附图说明

图1为本实用新型所述的一种Y型双筒腹式呼吸锻炼器的主视图。

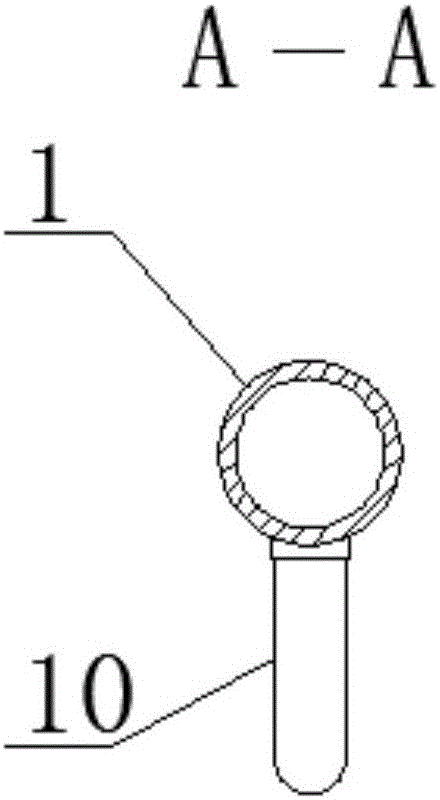

图2为图1中沿A-A方向的剖视图。

图3为本实用新型所述的一种Y型双筒腹式呼吸锻炼器中连接头与密封圈的连接示意图。

其中：1—Y形吹气管，2—折叠状软管，3—吹嘴，4—连接头，5—密封圈，6—刻度线，7—电子计时器，8—荧光条，9—挂钩，10—手柄杆。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1至图3所示，一种Y型双筒腹式呼吸锻炼器，包括Y形吹气管1和折叠状软管2，所述Y形吹气管1的进气管末端可拆卸连接有吹嘴3，所述折叠状软管2的进气口处连接有连接头7，折叠状软管2有两个且均通过连接头4与Y形吹气管1的出气管末端螺纹连接，连接头4的末端还设有密封圈5，折叠状软管2上还设有刻度线6，Y形吹气管1上内嵌有电子计时器7。

在本实施例中，所述Y形吹气管1上还粘贴有若干个荧光条8，便于夜间或光线较暗的情况下，及时找到它，所述Y形吹气管1上还设有挂钩9，可利用挂钩9将其悬挂起来，便于收拾。

在本实施例中，所述Y形吹气管1上由透明塑料制成，帮助使用者查看Y形吹气管1内的情况，以便及时清洗。

此外，所述Y形吹气管1上的底部可拆卸连接有手柄杆10，用手握住手柄杆操作，降低了人手抬起的高度，较为省力。

基于上述，本实用新型的吹气管采用Y形的结构设计，可以显著提高该种呼吸训练器的训练上限值，帮助患者提高其训练强度，折叠状软管2上设置的刻度线6可以帮助患者了解其呼吸训练的具体强度，折叠状软管2伸出的长度越长，强度越大，并可以通过读取刻度线数值，将其记录下来，电子计时器7的设置可以帮助患者进行计时，当训练时间达到设定值时，电子计时器7发生报警声，提示训练结束。

由技术常识可知，本实用新型可以通过其它的不脱离其精神实质或必要特征的实施方案来实现。因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有在本实用新型范围内或在等同于本实用新型的范围内的改变均被本实用新型包含。
