轻便型跨栏架的制作方法

本实用新型属于体育用品技术领域，特别涉及一种轻便型跨栏架。

背景技术：

现有技术中的跨栏架包括底座、立杆、横杆。申请号为201410129463.8的发明创造公开了一种自扶式跨栏架，从上到下依次包括栏杆、支撑立杆、底座和配重铁，配重铁位于底座的一端，如果跨栏架被碰倒，配重铁在重力的作用下把整个跨栏架扶正。但是，由于配重铁的存在，使搬运跨栏架时非常费力。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种轻便型跨栏架，在配重块存在的前提下，搬运跨栏架时仍然较省力。

为了实现上述目的，本实用新型的技术方案如下：一种轻便型跨栏架，包括底座、立杆、横杆，底座上设有配重块，所述底座上设置有滑道，底座的前端设置有与滑道连通的卡槽，卡槽位于滑道的下方；所述配重块由轴芯和设置在轴芯两端的滚轮组成，轴芯可在滑道内滑动并可滑至卡槽内；当轴芯位于滑道的后端时，底座的底部与滚轮的底部位于同一水平面上。

本方案的配重块由轴芯和设置在轴芯两端的滚轮组成，轴芯和滚轮可由铁质材料制成。需要搬运跨栏架时，将轴芯滑至卡槽内，手扶横杆将整个跨栏架倾斜使滚轮接地而底座的前端部悬空，之后可将跨栏架推行，推行时可将配重块重量的影响降到最低。把跨栏架置于训练位置时，把轴芯推至滑道的后端，使底座的底部与滚轮的底部位于同一水平面上，滚轮不仅不能再滑动，滚轮位于底座的两侧能增加底座的稳定性，同时能充分发挥配重块的作用。

作为进一步的技术方案，所述卡槽呈“凸”字形。该方案使跨栏架可以向前或向后两个方向推行。

作为再进一步的技术方案，所述滑道倾斜设置，滑道前端的位置高于滑道的后端。跨栏架在平放、配重块位于滑道的后端时，配重块位于滑道的低处，配重块往前滚动时相当于上坡，使配重块不易向前滚动，保证跨栏架整体的稳定性，使跨栏架不易被碰翻。需要将配重块往底座的前端滑动时，需要手扶横杆后将跨栏架向前倾斜，则配重块可自动向前滚入卡槽。

综上所述，本实用新型具有设计新颖、结构简单的优点，能增加跨栏架的整体稳定性，而且搬运时较省力。

附图说明

图1为本实用新型实施例1的结构示意图；

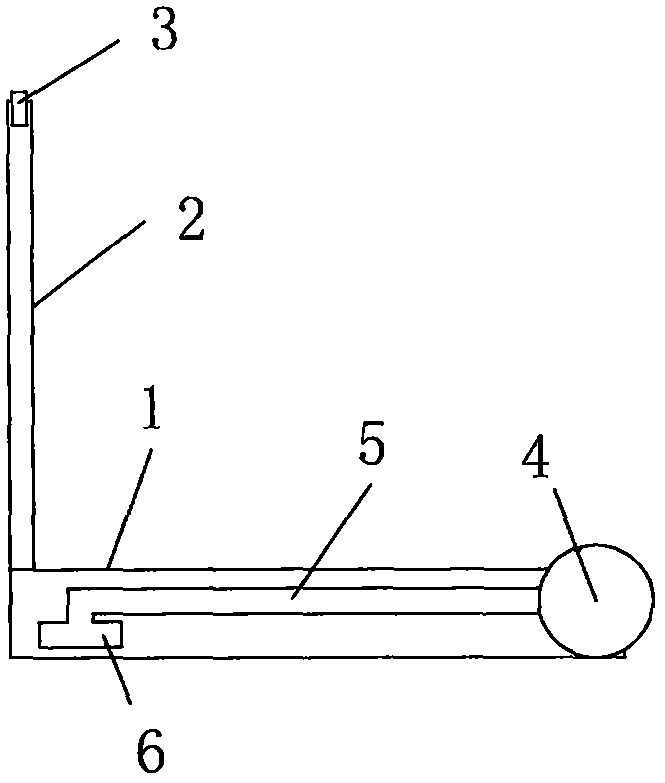

图2为本实用新型实施例1的侧视图，图中配重块位于滑道的右端；

图3为本实用新型实施例1的侧视图，图中配重块位于卡槽内；

图4为本实用新型配重块的结构示意图；

图5为本实用新型实施例2的侧视图。

图中：1、底座；2、立杆；3、横杆；4、配重块；41、轴芯；42、滚轮；5、滑道；6、卡槽。

具体实施方式

实施例1

如图1、图2、图3所示，一种轻便型跨栏架，包括底座1、立杆2、横杆3，立杆2位于底座1的前端部，横杆3架在两根立杆2之间。底座1上设置有滑道5，滑道5水平设置，底座1的前端设置有与滑道5连通的卡槽6，卡槽6呈“凸”字形，卡槽6位于滑道5的下方。

底座1上设有配重块4。配重块4的结构如图4所示，配重块4由轴芯41和设置在轴芯41两端的滚轮42组成，轴芯41可在滑道5内滑动并可滑至卡槽6内。当轴芯41位于滑道5的后端时，底座1的底部与滚轮42的底部位于同一水平面上。

实施例2

如图5所示，本实施例与实施例1的不同之处在于：所述滑道5倾斜设置，滑道5前端的位置高于滑道5的后端。
