全自动麻将桌的制作方法

本实用新型涉及一种娱乐用品，更具体地说，它涉及一种全自动麻将桌。

背景技术：

全自动麻将桌由日本率先发明、生产，它刚开始是由日本少量原装进口到中国的，之后因为中国的市场庞大，上个世纪九十年代初日本人就在中国开厂大批量生产，就这样把麻将机带到了中国。

全自动麻将机，顾名思义，就是要讲究自动化，通常人们是用的一副麻将，一盘打好之后由打麻将的人自己洗好，砌好，再接着打。但是当人们使用麻将桌打麻将的时候则需要使用两副特制的麻将牌，（特制的牌是有磁性的，依靠磁圈吸引。）然后当他们一盘打完之后呢，只需要操作一下，麻将机里面预先砌好的麻将牌将通过机身里面的推升牌机升到桌面，人们就可以继续打下去了，既快速又省力，受到了很多爱好者的青睐。

全自动麻将桌作为一种高档娱乐用品，由于其舒适、健康、公平，已经进入了人们的生活，宾馆、酒店已将其作为必备的配套项目。

全自动麻将桌上的各个部件是固定在底板上，底板的四个角上设置桌腿之后，由于两个桌腿之间的跨度较大，采用钣金冲压成型的底板的边缘很容易受重力而变形。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种全自动麻将桌，矩形的底板的四个角落与支撑柱固定之后，通过支架连接底板的中部，通过支架对底板中部进行固定，从而减小底板中部因为受重力而变形。

为实现上述目的，本实用新型提供了如下技术方案：一种全自动麻将桌，包括麻将桌主体，所述的麻将桌主体包括固定框架，以及四个角与框架固定的底板，所述的固定框架包括四个矩形排列的支撑柱，所述底板的四个角与支撑柱固定，所述的支撑柱与底板之间还增设有支架，所述的支架倾斜设置，支架的一端与支撑柱固定，支架的另一端与底板固定。

通过采用上述技术方案，支撑柱和底板之间增设支架，矩形的底板的四个角落与支撑柱固定之后，通过支架连接底板的中部，通过支架对底板中部进行固定，从而减小底板中部因为受重力而变形，同时支架、底板、支撑柱会形成一个三角形，增加了三者之间连接的稳定性。

本实用新型进一步设置为：所述的底板边缘设置有翻边。

通过采用上述技术方案，底板上的翻边可以通过钣金冲压成型，或者采用塑料注塑成型，底板边缘设置翻边之后，可以增加底板边缘的刚性，减小底板边缘受重力变形。

本实用新型进一步设置为：所述的支架包括支架体以及设置于支架体两端的底板连接部与支撑柱连接部。

通过采用上述技术方案，底板连接部连接底板，支撑柱连接部用于连接支撑柱，支撑柱连接部与底板连接部上均设置螺钉孔，从而通过螺钉进行固定。

本实用新型进一步设置为：所述的支架体向麻将桌主体外侧倾斜并与麻将桌的侧板抵接。

通过采用上述技术方案，支架体除了连接底板与支撑柱之外，还可以用于对麻将桌的侧板进行支撑，侧板安装到麻将桌主体之后，

本实用新型进一步设置为：所述的支架体上设有沿支架体长度方向的加强筋。

通过采用上述技术方案，在支架体上设置加强筋用于增加支架的刚性，增加支架对侧板以及底板的支撑强度。

本实用新型进一步设置为：所述的加强筋为向麻将桌内部凹陷的凹槽。

通过采用上述技术方案，支架的外侧面为一平面，凹槽向内凹陷，通过平面与侧板抵接，使支架与侧板之间的支撑更加的稳定。

本实用新型进一步设置为：所述的支架体边缘设有向内翻折的折边。

通过采用上述技术方案，支架体边缘设置的折边用于增加支架体的刚性，增加支撑效果。

附图说明

图1为全自动麻将桌的结构示意图；

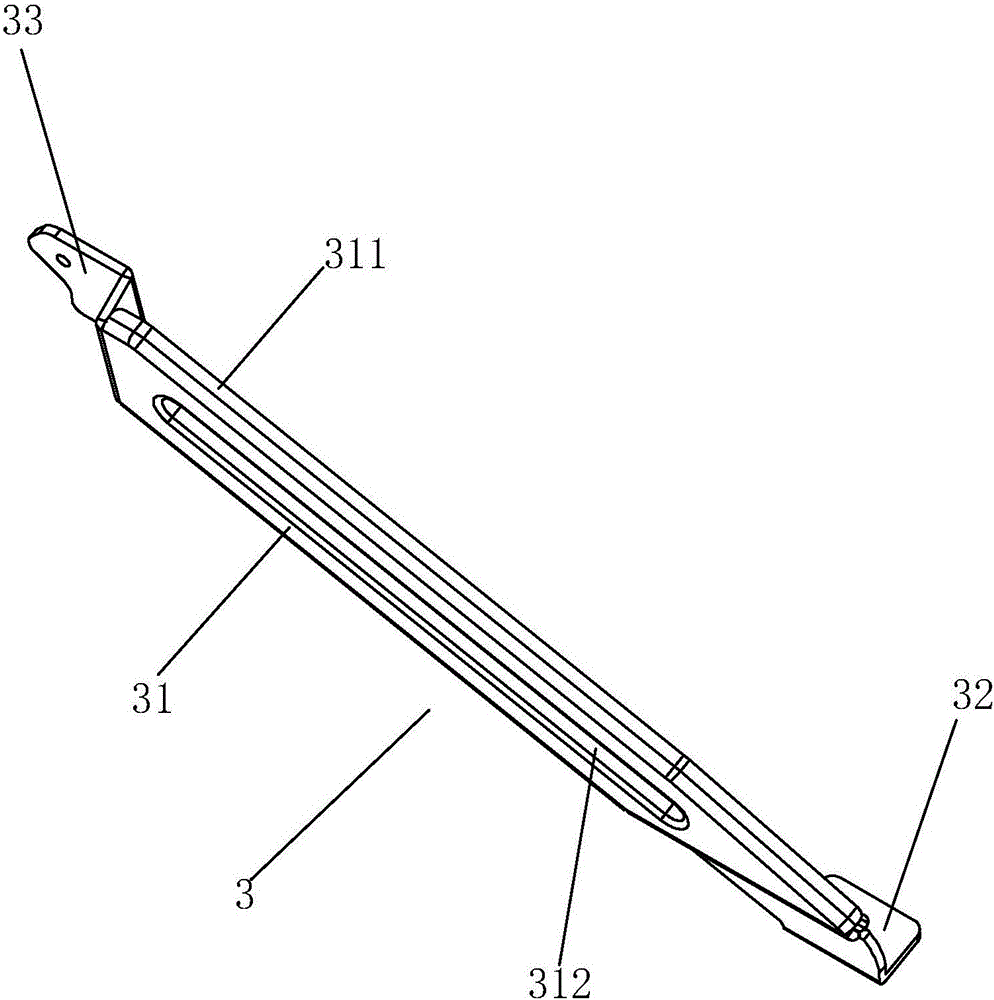

图2为支架的结构示意图。

附图标记：1、麻将桌本体；2、支撑柱；3、支架；31、支架体；311、折边；312、加强筋；32、底板连接部；33、支撑柱连接部。4、底板；41、翻板。

具体实施方式

如图1所示的，一种全自动麻将机，包括麻将机主体，麻将机的主体包括固定框架，固定框架包括底板4与支撑柱2，支撑柱2固定在底板4的四个角上，底板4的下底面设置了连接结构用于安装桌腿，麻将桌本体1上的各个部件被安装于底板4之上，在支撑柱2的上方用于安装桌面。支撑柱2与底板4之间还增设有支架3，支架3包括支架3本体，支架3本体的两端为支撑柱连接部33与底板连接部32，支撑柱2与支撑柱连接部33相互固定，底板4与底板4固定部相互固定；支架3、支撑柱2、形成一个以支架3为斜边的支脚三角形，增加了支撑柱2与底板4之间的相互连接，防止底板4边缘的中部发生变形。

底板4的边缘设置有冲压成型的翻边41，这样在一定程度上可以增加底板4的刚性，减小底板4受重力变形的程度；底板连接部32与底板4的上表面固定，支架体31向麻将桌本体1外侧凸起，这样使得麻将桌本体1与侧板相互抵触，当全自动麻将桌上安装侧板之后，侧板的内表面会与支架体31抵接，使的侧板拥有了一个支撑，增加了侧板的抗变形能力，防止侧板受撞击后向麻将桌本体1内凹陷，另外支架体31还起到对麻将桌本体1内部的部件进行保护。

如图2所示，为了增加支架体31的刚性，支架体31上设置有向内部凹陷的加强筋312，该加强筋312有冲压成型，支架体31的外侧面为一个平整的支撑面，在支架体31的边缘上设置了向内翻折的折边311，使支架体31拥有较好的抗弯强度，这样可以更加有效的对全自动麻将桌的侧板进行支撑。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
