一种麻将机的叠牌装置的制作方法

本实用新型涉及麻将机，特别涉及一种麻将机的叠牌装置。

背景技术：

随着生活水平的不断提高，人们越来越注重休闲娱乐生活，方便省力的自动麻将机逐渐得到人们的喜爱。

现有技术中麻将机的工作方式为，先把麻将机送到洗牌腔室，通过上牌装置把洗牌腔室内的牌吸上来通过轨道送至叠牌装置，目前的叠牌装置是通过步进计算电机转动的圈数，来实现升牌与推牌的步骤，但是麻将机在工作时，势必会出现洗牌装置无法准确把牌吸上来，那么，叠牌装置还是按照预设的程序工作便会出现少牌，有些类型的麻将机还会出现卡牌的情况，就需要人为拆开麻将机维修了，给人们带来较大的麻烦。

技术实现要素：

本实用新型的目的在于提供一种麻将机的叠牌装置，具有能够自动检测麻将是否垒好，防止麻将机出牌时出现少牌的情况发生。

本实用新型的上述目的是通过以下技术方案得以实现的：

一种麻将机的叠牌装置，包括储牌槽、升牌组件以及推牌组件，所述储牌槽包括固定设置的支撑板和包覆支撑板的侧板，所述侧板与支撑板形成槽口，所述升牌组件包括设置在储牌槽下方且与侧板的底部固定连接以驱动侧板上下移动的气缸，所述底板上设置有压力检测装置，当压力检测装置检测到底板收到的重力大于预设值时，所述压力检测装置输出驱动信号，所述气缸受控于驱动信号工作。

通过采用上述技术方案，储牌槽用于把麻将牌叠在一起，该储牌槽包括固定设置的支撑板，和包覆支撑板并与支撑板形成槽口，当推牌组件把麻将牌推送到槽口内时便会把麻将牌叠成一摞，在支撑板上设置压力检测装置，通过压力检测装置对每次叠牌都进行检测，当压力检测装置检测到地板受到的压力大于预设值时，表示麻将牌已经叠好，此时气缸下降使支撑板与侧板在同一水平面，方便推牌组件把叠好的麻将牌推走，进行新一轮的推送，有效防止麻牌时，出现少牌或者卡牌的情况发生。

作为本实用新型的改进，所述侧板在出牌口处形成能抬升麻将牌的出牌坡面。

通过采用上述技术方案，出牌坡面的设置使麻将牌脱离侧板时的高度大于后续装置运送的平台的高度，防止麻将牌脱离侧板时被卡主。

作为本实用新型的改进，所述支撑板和侧板均采用光滑材料制成的。

通过采用上述技术方案，把支撑板和侧边均采用光滑材料制成，以减少摩擦力，方便推送麻将牌。

作为本实用新型的改进，所述推牌组件包括设置在背离所述侧板的出牌口一侧的推送板和用于驱动推送板的水平滑移的驱动件以及用于包覆驱动件的壳体。

通过采用上述技术方案，在驱动件的带动下把推送板水平移动以实现对牌的水平推送。

作为本实用新型的改进，所述壳体内设置有供推送板滑移的滑槽，所述推送件与所述驱动件固定连接。

通过采用上述技术方案，滑槽的设置一方面方便推送板滑移，另一方面，起到固定推送板的作用。

作为本实用新型的改进，所述推送板设置有复位弹簧。

通过采用上述技术方案，复位弹簧的设置防止推送板在推送完麻将牌时，没有完全回到原来位置，通过复位弹簧，使推送板完全复位，增加机械运动的精度，防止麻将牌在推送过程中卡住。

综上所述，本实用新型具有以下有益效果：储牌槽用于把麻将牌叠在一起，该储牌槽包括固定设置的支撑板，和包覆支撑板并与支撑板形成槽口，当推牌组件把麻将牌推送到槽口内时便会把麻将牌叠成一摞，在支撑板上设置压力检测装置，当压力检测装置检测到地板受到的压力大于预设值时，表示麻将牌已经叠好，此时气缸下降使支撑板与侧板在同一水平面，方便推牌组件把叠好的麻将牌推走，进行新一轮的推送。

附图说明

图1是实施例的结构示意图；

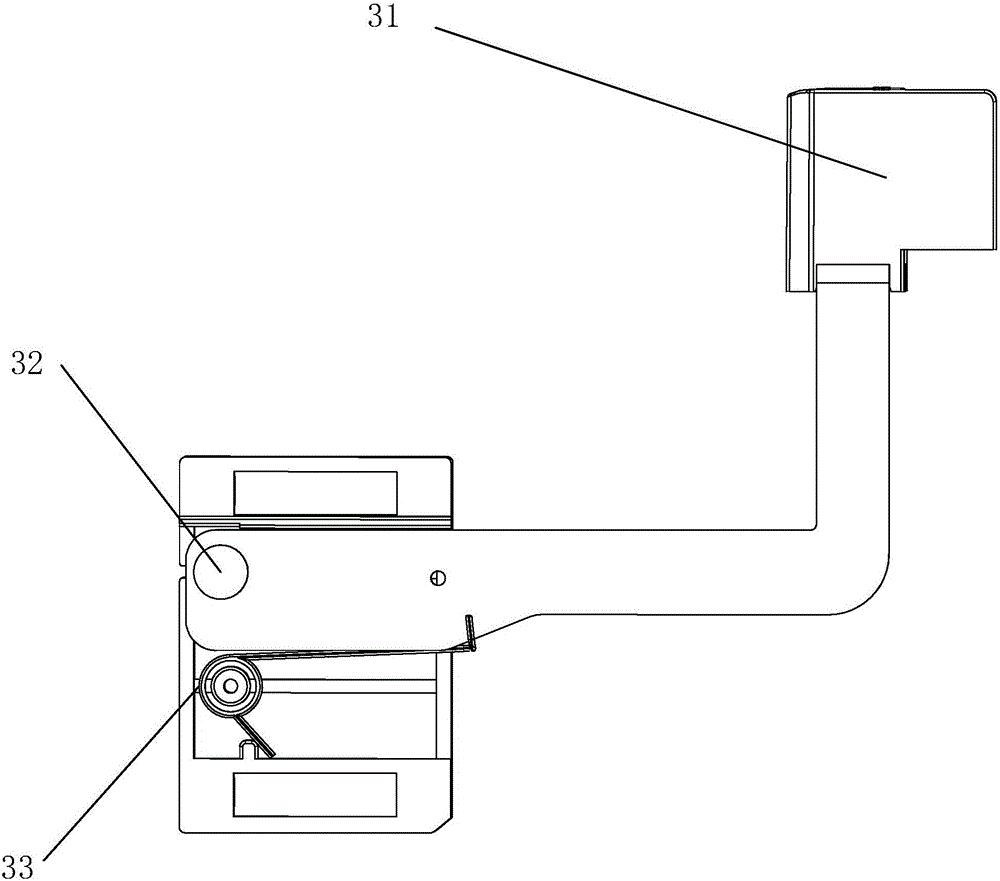

图2是推牌组件结构示意图。

图中，1、储牌槽；11、支撑板；12、侧板；13、槽口；14、压力检测装置；15、出牌坡面；2、气缸；31、推送板；32、驱动件；33、复位弹簧。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

参照图1所示，一种麻将机的叠牌装置，包括储牌槽1、升牌组件以及推牌组件，其中，储牌槽1包括固定设置的支撑板11和包覆支撑板11的侧板12，侧板12与支撑板11形成槽口13，升牌组件包括设置在储牌槽1下方且与侧板12的底部固定连接以驱动侧板12上下移动的气缸2，底板上设置有压力检测装置14，当压力检测装置14检测到底板收到的重力大于预设值时，压力检测装置14输出驱动信号，气缸2受控于驱动信号工作，带动侧板12下降，使支撑板11与侧板12处于同一平面，此时，推牌组件工作以把叠好的麻将牌推出，为了更好的推出麻将牌，防止麻将牌在推送至下一装置时出现卡死的情况，侧板12在出牌口处形成能抬升麻将牌的出牌坡面15，以及把支撑板11和侧板12均采用光滑材料制成，以减少摩擦力。

参照图2所示，推牌组件包括推送板31和驱动件32以及壳体，其中，该推送板31背离侧板12的出牌口的一侧设置，壳体内设置有水平的滑槽，该驱动件32与推送板31可拆卸固定连接，当其工作时，该驱动件32驱动推送板31在滑槽内水平移动，推送完成后驱动件32是推送板31复位，并通过复位弹簧33进一步复位。

具体使用方式，上牌装置把洗牌腔室内的牌吸上来，并并排运送到储牌槽1内，当压力检测装置14检测到储牌槽1内的压力过大时，运送装置停止工作，此时，气缸2带动侧板12下降，间接的相当于支撑板11上升，使叠好的麻将牌与推牌组件处于同一水平面，此时，推送板31在驱动件32的带动下水平移动，把叠好的麻将牌推送的下一装置上，推送板31在驱动件32的带动下复位，上述的驱动件32可以是电机驱动、气缸2驱动或者液压缸驱动，复位弹簧33的设置起到预防推送板31没有完全复位，此时，进行下一轮叠牌。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
