本实用新型涉及一种魔方,具体是一种新型可调式三阶魔方,属于玩具产品应用技术领域。
背景技术:
随着我国经济的快速发展以及人民生活水平的日益提高,玩具对现在的孩子而言已不像以前那么触不可及了,魔方是一种当下十分流行的益智类玩具,通常是由若干个可相互转动的模块构成的正六面体,它可以锻炼人们的空间思维能力、记忆能力和反应力,适用年龄十分广泛,具有很好的市场前景,魔方的种类很多其中三阶魔方是最为常见的,当前使用的三阶魔方存在着魔方块的连接处不够牢固,且魔方块外部不够圆滑,比较割手,不能够对内部转动摩擦进行调整。因此,针对上述问题提出一新型玩具车。
技术实现要素:
本实用新型是针对以上不足,提供一种内部结构稳定,设有弹簧螺孔调节摩擦力的新型可调式三阶魔方。
本实用新型解决其技术问题所采用的技术方案是:
一种新型可调式三阶魔方,包括三阶边块以及所述三阶边块连接第一固定板,且三阶边块一侧设置三阶角块;所述三阶角块连接第二固定板,且三阶角块一侧设有盖板;所述盖板连接中心块,且中心块顶部连接支撑杆;所述支撑杆外部设置第一套筒,且第一套筒连接第二套筒;所述三阶边块连接支撑板,且支撑板两端设有弹簧螺孔;所述支撑板表面设有通孔,且通孔两侧设有定位柱;所述三阶边块连接定位弧板,且定位弧板表面设有定位座;所述定位座内部设置定位孔。
所述第一固定板和所述第二固定板截面呈弧形,且第一固定板和第二固定板与定位弧板之间紧密贴合。
所述三阶角块和所述三阶边块与所述定位弧板之间插合连接。
所述定位柱与所述定位孔之间相互配合连接。
所述支撑杆穿过所述第一套筒、所述第二套筒和所述通孔,且第二套筒的直径大于第一套筒的直径。
本实用新型的一种新型可调式三阶魔方,包括三阶边块以及所述三阶边块连接第一固定板,且三阶边块一侧设置三阶角块;所述三阶角块连接第二固定板,且三阶角块一侧设有盖板;所述盖板连接中心块,且中心块顶部连接支撑杆;所述支撑杆外部设置第一套筒,且第一套筒连接第二套筒;所述三阶边块连接支撑板,且支撑板两端设有弹簧螺孔;所述支撑板表面设有通孔,且通孔两侧设有定位柱;所述三阶边块连接定位弧板,且定位弧板表面设有定位座;所述定位座内部设置定位孔。与现有技术相比,该种魔方采用设有弧板的三阶边块和三阶角块,且三阶边块和三阶角块呈蘑菇头设计,从而使得魔方内部连接处更为圆滑,在转动过程中更为流畅,边块和角块均通过弧形固定板固定在定位弧板上,并且定位弧板又通过定位柱固定在支撑板上,从而形成一个闭合的连接定位机构,大大增加了魔方内部结构的强度,延长了使用寿命;在魔方的顶部和底部设有弹簧螺孔来调节转动过程中的摩擦力,玩家可根据个人需要来改变转动摩擦,使得魔方能够适应不同年龄段使用。
附图说明
下面结合附图和实施例对本实用新型进一步说明。
图1为本实用新型内部结构示意图;

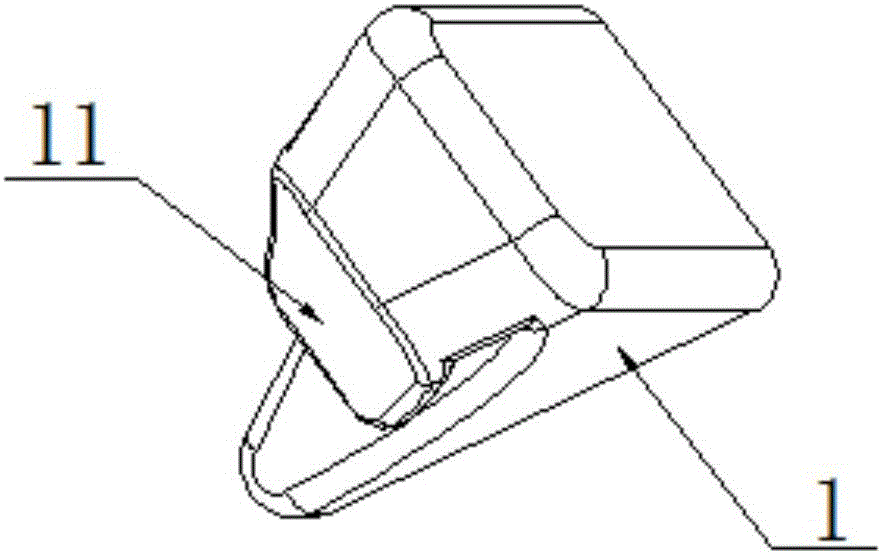

图2为本实用新型三阶边块结构意图;
图3为本实用新型三阶角块结构示意图;
图4为本实用新型定位座结构示意图;
图5为本实用新型支撑板连接示意图;
图6为本实用新型支撑板底部示意图。
图中:1、三阶边块,11、第一固定板,2、三阶角块,21、第二固定板,3、中心块,31、支撑杆,4、盖板,5、定位座,51、定位弧板,52、定位孔,6、第一套筒,7、第二套筒,8、支撑板,81、通孔,82、定位柱,83、弹簧螺孔。
具体实施方式
下面结合附图和具体实施例对本实用新型作进一步说明,但不作为对本实用新型的限定。
下面给出一个最佳实施例:一种新型可调式三阶魔方,包括三阶边块1以及所述三阶边块1连接第一固定板11,且三阶边块1一侧设置三阶角块2;所述三阶角块2连接第二固定板21,且三阶角块2一侧设有盖板4;所述盖板4连接中心块3,且中心块3顶部连接支撑杆31;所述支撑杆31外部设置第一套筒6,且第一套筒6连接第二套筒7;所述三阶边块1连接支撑板8,且支撑板8两端设有弹簧螺孔83;所述支撑板8表面设有通孔81,且通孔81两侧设有定位柱82;所述三阶边块1连接定位弧板51,且定位弧板51表面设有定位座5;所述定位座5内部设置定位孔52。
所述第一固定板11和所述第二固定板21截面呈弧形,且第一固定板11和第二固定板21与定位弧板51之间紧密贴合。
所述三阶角块2和所述三阶边块1与所述定位弧板51之间插合连接。
所述定位柱82与所述定位孔52之间相互配合连接。
所述支撑杆31穿过所述第一套筒6、所述第二套筒7和所述通孔81,且第二套筒7的直径大于第一套筒6的直径。
该种魔方在组装时将三阶边块1和三阶角块2上的固定板插入定位弧板51内部,然后将支撑板8上的定位柱82固定在定位孔52内部,连接完成后,将中心块3上的支撑杆31穿过第一套筒6、第二套筒7和通孔81,并且第一套筒6固定在第二套筒7内,如此重复装配,最后盖上盖板4完成魔方的组装过程,在使用时,由于三阶边块1和三阶角块2采用蘑菇状设计,使得转动过程更为顺畅,并且可通过魔方上下层设置的弹簧螺孔83对魔方内部的摩擦力进行调整。
以上的实施例,只是本实用新型较优选的具体实施方式的一种,本领域的技术人员在本实用新型技术方案范围内进行的通常变化和替换都应包含在本实用新型的保护范围内。
