跑步机的制作方法

本实用新型属于运动健身器材，具体涉及一种跑步机。

背景技术：
：

现实生活中，由于人们工作的压力越来越大，体力方面的活动量变小，人们的体制在不断下降，为了强身健体，采用跑步机锻炼身体已成为重要的运动方式之一，现在市场上销售的跑步机，其扶杆和支撑立臂之间采用固定连接方式，固定连接结构的扶杆虽然能起到应有的支撑作用，但在跑步机上作运动时，这种刚性连接结构容易使人感到疲倦，在使用不熟练或稍有不慎的情况下容易发生摔倒，导致损伤的发生，不能对运动者起到缓冲保护的作用；此外，现有的跑步机功能单一，不具有上肢锻炼的功能，跑步机所占地面积得不到有效利用。

技术实现要素：
：

本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一种跑步机，其可以减轻跑步时腿关节的压力和冲击力，并能在运动摔倒时起到缓冲保护的作用，同时解决了现有跑步机功能单一，不具有上肢锻炼功能的技术问题。

为了解决背景技术所存在的问题，本实用新型采用如下技术方案：它包括底座，底座的一端设有首辊，底座的另一端设有尾辊，在首辊和尾辊之间绕有跑步皮带，底座上靠近首辊的一端设有支撑架，支撑架包括两竖向设置的支撑臂、安装在支撑臂上端的显示板固定框架以及固设在两支撑臂之间的横梁，支撑架内位于显示板固定框架和横梁之间设置一转轴，转轴的两端连接有扶杆，转轴的一侧固定设置有连接板，连接板与所述横梁之间安装有若干个拉簧，转轴上还固定有限位杆，显示板固定框架上水平安装有限位架，限位杆的上端可左右摆动地位于限位架内。

转轴的左、右两端各设一安装支耳，扶杆的下端固设有开口向下的U形架，所述安装支耳通过销轴铰接在U形架的U形槽口内，转轴上位于安装支耳的正下方安装一挡板，U形架的顶边垂直固定一下压板，下压板上还设置一个前端对应指向挡板的调节螺栓。

支撑架的上端固定安装一延伸架，延伸架的上端水平设置一悬臂，悬臂后端的拐角处固定支撑一后滑轮，悬臂前部位置固定支撑一前滑轮，支撑架的一侧还竖向设置有两个导向柱，导向柱上穿插有配重块，配重块的中部设置有配重块调节杆，配重块调节杆上连接一拉绳，拉绳的另一端向上穿过悬臂上端的后滑轮和前滑轮并与悬臂前部下端的拉动手把连接。

本实用新型的跑步机整体结构简单，功能多样，锻炼效果好，安全可靠性高，其在横梁的上端增设有转轴及拉簧，能够充分利用具有向上弹力的扶手部分，减轻跑步时腿关节的压力和冲击力，可以让人感觉跑步锻炼轻松，提高跑步锻炼的效果；同时扶杆与转轴之间采用铰接的连接方式，根据使用者需要可以将扶杆竖立起来，通过支撑架上端的拉动手把完成上肢的锻炼，使用者可以按照自身的体力选择不同重量的配重块，通过拉动手把将配重块拉起、放下，完成上肢的锻炼，提高了跑步机的空间利用率。

附图说明：

图1是本实用新型立体结构示意图；

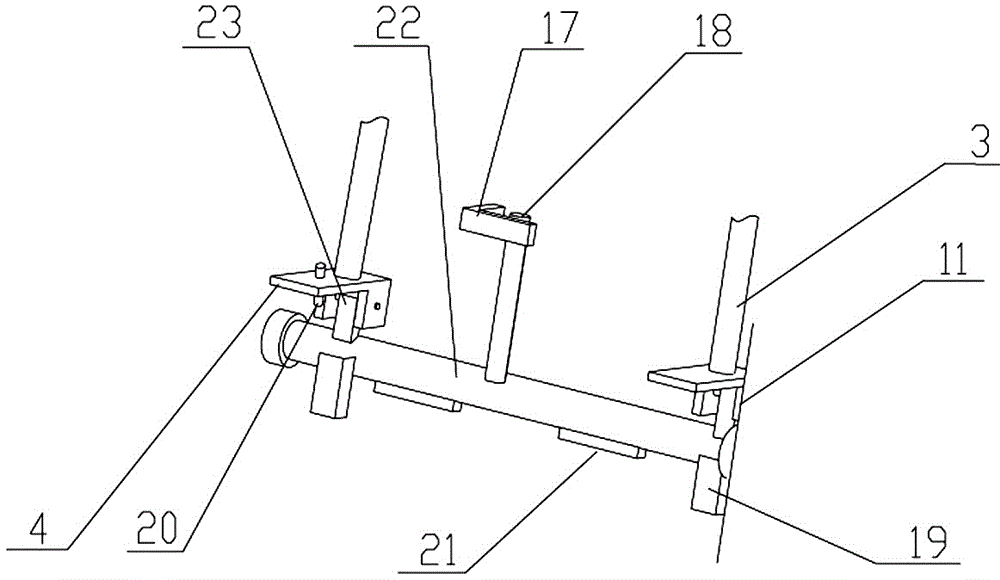

图2是图1中转轴立体结构示意图。图中：

1.悬臂，2.拉动手把，3.扶杆，4.下压板，5.横梁，6.跑步皮带，7.后滑轮，8.延伸架，9.拉绳，10.显示板固定框架，11.U形架，12.拉簧，13.支撑臂，14.导向柱，15.配重块，16.底座，17.限位架，18.限位杆，19.档板，20.调节螺栓，21.连接板，22.转轴，23.安装支耳，24.配重块调节杆。

具体实施方式：

参照图1-2，本实用新型包括底座16，底座16的一端设有首辊，底座另一端设有尾辊，在首辊和尾辊之间绕有跑步皮带6，底座16上靠近首辊的一端设有支撑架，支撑架包括两竖向设置的支撑臂13、安装在支撑臂13上端的显示板固定框架10以及固设在两支撑臂13之间的横梁5，支撑架内位于显示板固定框架10和横梁5之间设置一转轴22，转轴22的两端连接有扶杆3，转轴22的一侧固定设置有连接板21，连接板21与所述横梁5之间安装有若干个拉簧12，转轴22上还固定有限位杆18，显示板固定框架10上水平安装有限位架17，限位杆18的上端可左右摆动地位于限位架17内。

本实用新型能够充分利用向上弹力的扶手部分，减轻跑步时腿关节的压力和冲击力，可以让人感觉跑步锻炼轻松，提高锻炼效果；通过扶杆3使用者不仅能向前跑步，还能轻松的完成倒跑动作，使人体不经常运动的肌肉得到锻炼，调节肢体平衡；当使用者不熟练或不慎将要摔倒的情况下，可以充分利用向上弹力的扶手部分，用于缓冲骤然增加的下压力；同时，限位杆18的上端可左右摆动的位于限位架17内，可以对下压的扶手部分进行限位，防止扶杆3一端继续下移对使用者造成伤害。

本实用新型的扶杆3和转轴22采用固定连接的方式，为使扶杆3在不用状态下能够竖立起来，减少占用空间，也可以采用转动连接的方式，本实施例转轴22的左、右两端各设一安装支耳23，扶杆3的下端固设有开口向下的U形架11，所述安装支耳23通过销轴铰接在U形架11的U形槽口内，转轴22上位于安装支耳23的正下方安装一挡板19，U形架11的顶边垂直固定一下压板4，下压板4上还设置一个前端对应指向挡板19的调节螺栓20。

当扶杆3一端的U形架11绕安装支耳23的销轴向下转动到一定程度时，U形架11顶边上的下压板4与转轴22上的挡板19相抵触，并推动转轴22转动，继而带动拉簧12动作，使扶杆3的扶手部分产生向上的弹力，并可以减少锻炼过程中的刚性冲击，此外，为便于调整下压板4与挡板19之间的抵触距离，所述下压板4上还设置一调节螺栓20。

支撑架的上端固定安装一延伸架8，延伸架8的上端水平设置一悬臂1，悬臂1后端的拐角处固定支撑一后滑轮7，悬臂1前部位置固定支撑一前滑轮，支撑架的一侧还竖向设置有两个导向柱14，导向柱14上穿插有配重块15，配重块15的中部设置有配重块调节杆24，配重块调节杆24上连接一拉绳9，拉绳9的另一端向上穿过悬臂1上端的后滑轮7和前滑轮并与悬臂1前部下端的拉动手把2连接。

本实用新型的跑步机整体结构简单，功能多样，锻炼效果好，安全可靠性高，其在横梁5的上端增设有转轴22及拉簧12，能够充分利用向上弹力的扶手部分，减轻跑步时腿关节的压力和冲击力，可以让人感觉跑步锻炼轻松，提高跑步锻炼的效果，通过扶杆3使用者不仅能向前跑步，还能轻松的完成倒跑动作，使人体不经常运动的肌肉得到锻炼，调节肢体平衡；同时扶杆3与转轴22之间采用铰接的连接方式，根据使用者需要可以将扶杆3竖立起来，通过支撑架8上端的拉动手把2完成上肢的锻炼，使用者可以按照自身的体力选择不同重量的配重块15，通过拉动手把2将配重块15拉起、放下，完成上肢的锻炼。
