一种能够增加安全性和实现多方向转动的儿童娱乐设备的制作方法

本实用新型涉及一种娱乐设备，尤其是涉及一种能够增加安全性和实现多方向转动的儿童娱乐设备。

背景技术：

儿童游乐设备是游乐设施之一，主要是指在公园、超市、游乐场、幼儿园、学校以及大多数公共场所提供给儿童玩耍的大中小型充气设施、机械设施。室外儿童游乐设备主要是根据结构和运动形式来进行分类的，即把结构及运动形式类似的儿童游乐设施及儿童游乐设备划为一类，而不是按儿童游乐设施及儿童游乐设备的名称划分。室内儿童游乐场是将户外的儿童游乐设备重新改良，将体积变小、安全性能提高，让他更适合婴幼儿来娱乐。但是现有转动类儿童娱乐设备安全性低，结构不稳定，长期使用后会产生偏转，易造成儿童受伤。

技术实现要素：

本实用新型的目的在于克服上述现有转动类儿童娱乐设备安全性低，结构不稳定，长期使用后会产生偏转，易造成儿童受伤的问题，设计了一种能够增加安全性和实现多方向转动的儿童娱乐设备，该设备能够实现多向转动，而且转动时稳定性高，儿童玩耍时不会产生偏转，提高了安全性和使用寿命，更加符合国家规范要求。

本实用新型的目的通过下述技术方案实现：一种能够增加安全性和实现多方向转动的儿童娱乐设备，包括安装座，所述安装座上设置有支撑柱，支撑柱的底端垂直固定在安装座的顶面上，在支撑柱的上方设置有转动轴，转动轴的底端设置在支撑柱中，且转动轴能够绕着其自身轴线在支撑柱中转动，在转动轴的外壁上固定有连接臂，连接臂远离转动轴的端头安装有靠背，且靠背与连接臂垂直固定，在靠背上安装有若干个保护垫，靠背对称侧壁上均设置有安全带，安全带的另一端均与连接臂的侧壁连接，且安全带呈十字交叉设置，在连接臂的底端安装有滚轮；所述转动轴的上方设置有转盘，转盘与转动轴的顶面垂直固定，转盘上安装有若干个喇叭，转盘的侧壁凸出形成凸台一，且凸台一沿着转盘的外壁呈环形布置，转盘外部设置有转环一，转环一的内壁内凹形成凹槽一，且凸台一设置在凹槽一中，转环一能够绕着凸台一的外壁进行转动，转环一的外壁凸出形成凸台二，凸台二沿着转环一的外壁呈环形布置，转环一的外部设置有转环二，转环二的内壁内凹形成凹槽二，且凸台二设置在凹槽二中，转环二能够绕着凸台二的外壁进行转动，在转环二和转动轴之间设置有若干块支撑板，支撑板的一端均与转环二的底面固定，在转动轴的外壁上套有转动套，转动套设置在连接臂的上方，且转动套能够绕着其自身轴线在转动轴的外壁上转动，支撑板远离转环二的一端与转动套的外壁固定。

支撑板的数量为四块，且相邻支撑板之间的角度相同。

安装座上设置有若干个安装通孔，安装通孔中均设置有地脚螺栓。

综上所述，本实用新型的有益效果是：该设备能够实现多向转动，而且转动时稳定性高，儿童玩耍时不会产生偏转，提高了安全性和使用寿命，更加符合国家规范要求。

附图说明

图1是本实用新型的结构示意图；

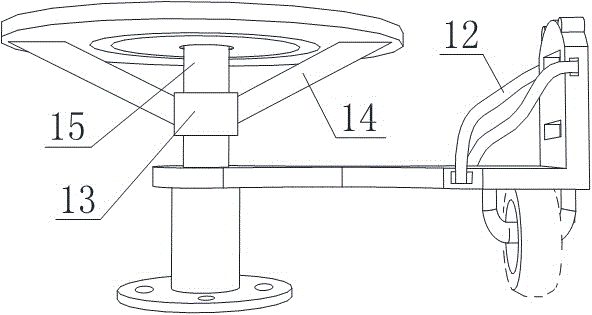

图2是本实用新型的侧视图。

附图中标记及相应的零部件名称：1—转环二；2—转环一；3—喇叭；4—转盘；5—靠背；6—保护垫；7—滚轮；8—连接臂；9—支撑柱；10—安装通孔；11—安装座；12—安全带；13—转动套；14—支撑板；15—转动轴。

具体实施方式

下面结合实施例及附图，对本实用新型作进一步的详细说明，但本实用新型的实施方式不仅限于此。

实施例：

如图1、图2所示，一种能够增加安全性和实现多方向转动的儿童娱乐设备，包括安装座11，所述安装座11上设置有支撑柱9，支撑柱9的底端垂直固定在安装座11的顶面上，在支撑柱9的上方设置有转动轴15，转动轴15的底端设置在支撑柱9中，且转动轴15能够绕着其自身轴线在支撑柱9中转动，在转动轴15的外壁上固定有连接臂8，连接臂8远离转动轴15的端头安装有靠背5，且靠背5与连接臂8垂直固定，在靠背5上安装有若干个保护垫6，靠背5对称侧壁上均设置有安全带12，安全带12的另一端均与连接臂8的侧壁连接，且安全带12呈十字交叉设置，在连接臂8的底端安装有滚轮7；所述转动轴15的上方设置有转盘4，转盘4与转动轴15的顶面垂直固定，转盘4上安装有若干个喇叭3，转盘4的侧壁凸出形成凸台一，且凸台一沿着转盘4的外壁呈环形布置，转盘4外部设置有转环一2，转环一2的内壁内凹形成凹槽一，且凸台一设置在凹槽一中，转环一2能够绕着凸台一的外壁进行转动，转环一2的外壁凸出形成凸台二，凸台二沿着转环一2的外壁呈环形布置，转环一2的外部设置有转环二1，转环二1的内壁内凹形成凹槽二，且凸台二设置在凹槽二中，转环二1能够绕着凸台二的外壁进行转动，在转环二1和转动轴15之间设置有若干块支撑板14，支撑板14的一端均与转环二1的底面固定，在转动轴15的外壁上套有转动套13，转动套13设置在连接臂8的上方，且转动套13能够绕着其自身轴线在转动轴15的外壁上转动，支撑板14远离转环二1的一端与转动套13的外壁固定；支撑板14的数量为四块，且相邻支撑板14之间的角度相同；安装座11上设置有若干个安装通孔10，安装通孔10中均设置有地脚螺栓。在本技术方案中，将安装座11放置在平整地面上，通过地脚螺栓与地面固定来保持其底部的稳定性，然后将儿童放置在连接臂8上坐下，并且背部靠着靠背5，在靠背5上设置有两个保护垫6，一个是用于对儿童腰部进行保护，另一个是对头部进行保护，安装位置能够适应绝大部分儿童，保护儿童的安全，然后扣紧安全带12，呈十字形交叉状后扣紧的安全带12增大固定面积，能够更加有效地保护儿童的安全，避免在旋转时造成儿童受伤，通过人工或者电动的方式推动滚轮7转动，其转动速度不能太快，以免造成眩晕或者其它身体不适，由于连接臂8与转动轴15采用固定方式，推动连接臂8转动即能够带动转动轴15转动，支撑柱9的端面面积大于转动轴15的端面面积，转动轴15的底端设置在支撑柱9中，且转动轴15能够绕着其自身轴线在支撑柱9中转动，转动轴15转动即带动转盘4随着转动，转盘4上安装有喇叭3，随着转盘4转动而放出音乐等供来活跃气氛，同时也可以在转盘4上安装灯带来发出不同颜色的光来吸引孩子的注意，儿童玩耍时更加高兴，灯带和喇叭采用其它现有控制电路进行连接和控制，转盘4的侧壁凸出形成凸台一，且凸台一沿着转盘4的外壁呈环形布置，转盘4外部设置有转环一2，转环一2的内壁内凹形成凹槽一，凹槽一也为环形，且凸台一设置在凹槽一中形成相互配合关系，转环一2能够绕着凸台一的外壁进行转动，转环一2的外壁凸出形成凸台二，凸台二沿着转环一2的外壁呈环形布置，转环一2的外部设置有转环二1，转环二1的内壁内凹形成凹槽二，凹槽二也为环形，且凸台二设置在凹槽二中形成相互配合关系，转环二1能够绕着凸台二的外壁进行转动，转环一2、转环二1和转盘4能够实现不同方向旋转，而且连接关系采用凹凸配合的形式，转动时不会发生偏转，使得结构稳定性增强，图中由于遮挡未画出凸台和凹槽的详细结构，同时通过支撑板14来对最外层的转环二1进行支撑，使得整体结构更加稳定，转环一2、转环二1和转盘4设置在同一高度，并且顶面在同一平面中，安装座11的中心线、支撑柱9的中心线、转动轴15的中心线、转动套13的中心线和转盘4的中心线重合，使得重心稳定，在转动时不会产生偏转，更加安全，保护了孩子的安全。

以上所述，仅是本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制，凡是依据本实用新型的技术、方法实质上对以上实施例所作的任何简单修改、等同变化，均落入本实用新型的保护范围之内。
