一种家用悬吊式安全健身单杠的制作方法

本实用新型涉及一种健身器材，具体是一种家用悬吊式安全健身单杠。

背景技术：

单杠是家用健身器材比较受欢迎的器材之一，其占用空间较小，健身方便，现有的家用单杠分为悬挂式和落地式两种，都能基本满足锻炼的要求，但存在紧固程度不高，落地不安全等问题，影响了正常的锻炼需要，故需要对现有的杠杆进行优化和升级，让其在锻炼的同时能保障锻炼者的安全。

技术实现要素：

本实用新型的目的在于提供一种家用悬吊式安全健身单杠，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种家用悬吊式安全健身单杠，包括杠杆；所述杠杆的中部左右两侧对称的焊接垂直杠杆；所述垂直杠杆上套有副橡胶把手；所述副橡胶把手的上方安装防护盖；所述防护盖套在垂直杠杆的上端；垂直杠杆的左端设置主橡胶把手；所述主橡胶把手对称的套在杠杆的端部；主橡胶把手的左端安装紧箍圈；所述紧箍圈固定在杠杆上；紧箍圈的上端安装连接螺栓；紧箍圈的下端连接伸缩支撑杆；所述伸缩支撑杆对称的放置在杠杆的下方；伸缩支撑杆连接到固定支撑杆中；所述固定支撑杆上开有多个连接孔；固定支撑杆的下端安装底座；杠杆的左右两端安装有转动轴承；所述转动轴承上连接弧形连接块；所述弧形连接块放置在杠杆的外侧；弧形连接块上对称的固定门板卡快；所述门板卡块中安装紧固螺栓；所述紧固螺栓的下端连接防护垫；所述防护垫放置在门板卡快的下方。

作为本实用新型进一步的方案：所述杠杆为圆柱体型，由钢材制成；所述伸缩支撑杆的壁上安装有多个弹簧凸起。

作为本实用新型再进一步的方案：所述固定支撑杆为空心结构，由钢材制成。

与现有技术相比，本实用新型的有益效果是：

本实用新型将悬挂和落地支撑两种方式结合，能有效的将单杠进行固定，保障了锻炼者的使用安全，同时设置的伸缩杆可以通过伸缩调整来适应不同身高人群的使用需求，节省了锻炼使用的成本，并且在杠杆上设置有垂直的单杠，让锻炼的效果更加明显，使用和锻炼简单方便，实用性强。

附图说明

图1为家用悬吊式安全健身单杠的结构示意图。

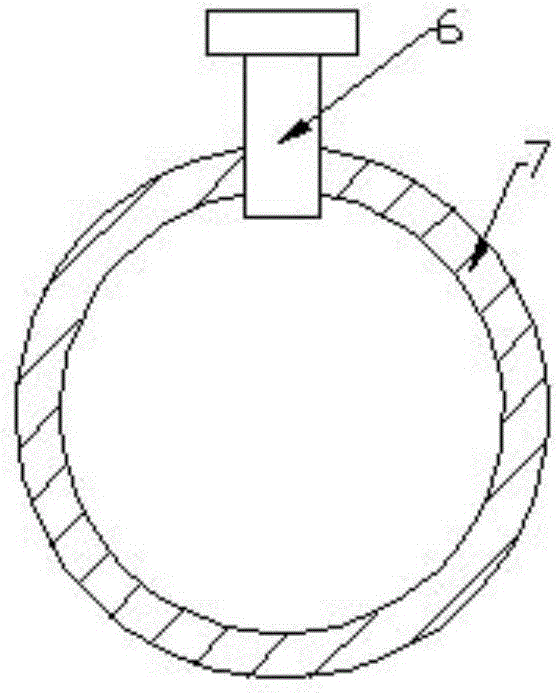

图2为家用悬吊式安全健身单杠中紧箍圈的结构示意图。

图3为家用悬吊式安全健身单杠中固定支撑杆与伸缩支撑杆连接的结构示意图。

图中：1-紧固螺栓，2-门板卡快，3-防护垫，4-弧形连接块，5-转动轴承，6-连接螺栓，7-紧箍圈，8-主橡胶把手，9-杠杆，10-垂直杠杆，11-副橡胶把手，12-防护盖，13-伸缩支撑杆，14-弹簧凸起，15-固定支撑杆，16-连接孔，17-底座。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种家用悬吊式安全健身单杠，包括杠杆9；所述杠杆9由钢材制成，保证杠杆9的使用强度，同时为固定在其上的其它部件提供安装空间；杠杆9的中部左右两侧对称的焊接垂直杠杆10；所述垂直杠杆10由钢材制成，提供锻炼者在垂直方向上的锻炼需要；垂直杠杆10上套有副橡胶把手11；所述副橡胶把手11供使用者手持使用，增加手掌与垂直杠杆10的摩擦力，保证锻炼者的安全；副橡胶把手11的上方安装防护盖12；所述防护盖12套在垂直杠杆10的上端，防止垂直杠杆10的边缘割伤锻炼者的手掌；垂直杠杆10的左端设置主橡胶把手8；所述主橡胶把手8对称的套在杠杆9的端部，让锻炼者手持使用；主橡胶把手8的左端安装紧箍圈7；所述紧箍圈7固定在杠杆9上，起到紧固连接的作用；紧箍圈7的上端安装连接螺栓6；所述连接螺栓6用于紧固紧箍圈7，让其能固定在杠杆9上；紧箍圈7的下端连接伸缩支撑杆13；所述伸缩支撑杆13对称的放置在杠杆9的下方，通过伸缩来调整杠杆9的高度，从而可以适应不同身高的锻炼者的锻炼需要；伸缩支撑杆13连接到固定支撑杆15中；所述固定支撑杆15为空心结构，由钢材制成，用来在垂直方向上固定支撑杠杆9；固定支撑杆15上开有多个连接孔16；伸缩支撑杆13的壁上安装有多个弹簧凸起14；所述弹簧凸起14与连接孔16进行配合，控制伸缩支撑杆13在固定支撑杆15中的伸缩高度，从而调整杠杆9的高度；固定支撑杆15的下端安装底座17；所述底座17固定支撑整个设备；杠杆9的左右两端安装有转动轴承5；所述转动轴承5上连接弧形连接块4；所述弧形连接块4放置在杠杆9的外侧，通过转动轴承5能进行转动，从而调整装夹的位置；弧形连接块4上对称的固定门板卡快2；所述门板卡快2可以将杠杆9固定到门板上，使其悬吊，方便锻炼；门板卡块2中安装紧固螺栓1；所述紧固螺栓1用于让门板卡快2紧固在门板上；紧固螺栓1的下端连接防护垫3；所述防护垫3放置在门板卡快2的下方，用于保护门板在紧固时不会受到损坏。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
