乒乓球发球机的制作方法

本实用新型涉及体育训练器材技术领域,尤其涉及一种乒乓球发球机。

背景技术：

乒乓球是一种世界流行的球类体育项目，老少皆宜，因此，很多体育爱好者都喜爱这种体育项目。体育爱好者或运动员在乒乓球联系过程中，由于其运动的特殊性，通常需要有客体与其配合，即需要给练习者供球，以达到练习的目的。目前，供球方式一般有两种，一是教练或同伴为其供球，但因人体耐受力有限，不能持续供球；二是借助发球机为其供球，但是市场上的发球机种类繁多，因其结构复杂价位偏高，不能得到普及。

技术实现要素：

本实用新型所要解决的技术问题是提供一种结构简单、操作方便、成本低廉的乒乓球发球机。

为解决上述技术问题，本实用新型所采取的技术方案是：

一种乒乓球发球机，包括工作台、输送球道、能够将输送球道末端乒乓球隔离的末球隔离装置、能够将乒乓球发出的发球装置，所述输送球道倾斜设置在工作台上，所述末球隔离装置设置在输送球道末端，所述输送球道末端设有挡球板，所述挡球板垂直于输送球道内乒乓球滚动方向，所述发球装置设置在输送球道末端侧面，通过发球装置将输送球道末端的乒乓球发出。

优选的，所述末球隔离装置包括复位机构及对末端乒乓球隔离限位的限位板，所述限位板与输送球道垂直设置，垂直于输送球道内乒乓球运动方向，所述限位板与复位机构相连，所述复位机构设置在输送球道侧方。

优选的，所述发球装置包括顶杆和驱动顶杆的伸缩部件，所述顶杆与伸缩部件相连，通过伸缩部件带动顶杆伸缩将输送球道末端的乒乓球发出。

优选的，所述复位机构包括弹簧和驱动弹簧的伸缩部件，所述弹簧一端与伸缩部件相连、另一端与限位板相连，通过伸缩部件带动限位板伸缩对末端乒乓球进行隔离限位。

优选的，所述伸缩部件包括滑块、拉线、转盘、偏心销和电机，设置在工作台上的滑块通过拉线与偏心销相连，所述偏心销偏心设置在转盘上表面，所述转盘与电机的输出轴固定连接，所述转盘水平设置；所述顶杆、弹簧均与滑块另一端相连。

优选的，所述滑块设置在工作台的镂空区，所述镂空区内壁设有水平导向槽，所述滑块侧壁上设有与导向槽配合的导轨。

优选的，所述挡球板为空心壳体，与输送球道接触端及出球口均为敞口式，出球口相对侧设有过孔，所述顶杆端部设有顶球板，所述过孔直径大于顶球板直径。

利用挡球板3阻挡，在输送球道2末端通过末球隔离装置将末端乒乓球隔离开，通过发球装置将输送球道2末端的乒乓球发出。该结构紧凑合理，操作方便，通过间断发球来实现体育爱好者的日常训练

采用上述技术方案所产生的有益效果在于：利用挡球板将沿输送球道滚下的乒乓球挡住，通过末球隔离装置将输送球道末端的乒乓球隔离开，最后通过输送球道末端侧方的发球装置将隔离开的乒乓球发出。本实用新型具有结构简单、操作方便、成本低廉的优点，通过间断发球来实现体育爱好者的日常训练，制作简单方便，具有很强的实用性，便于推广应用。

附图说明

图1是本实用新型实施例提供的乒乓球发球机的结构示意图；

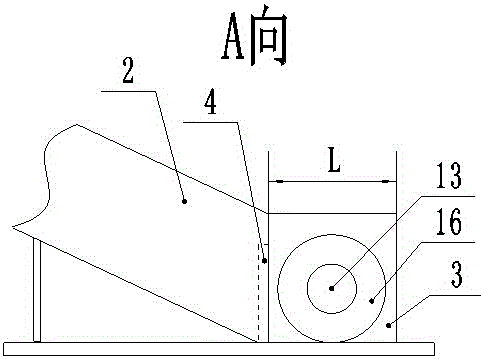

图2是图1的A向视图；

图3是图1中B处的局部放大图；

图中：1-工作台，2-输送球道，3-挡球板，4-限位板，5-乒乓球，6-顶杆，7-弹簧，8-滑块，9-拉线，10-转盘，11-偏心销，12-电机，13-顶球板，14-镂空区，15-导向槽，16-过孔。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，一下结合附图及具体实施例，对本实用新型作进一步详细的说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1所示的一种乒乓球发球机，包括工作台1、输送球道2、能够将输送球道末端乒乓球隔离的末球隔离装置、能够将乒乓球发出的发球装置，所述输送球道2倾斜设置在工作台1上，所述末球隔离装置设置在输送球道2末端，所述输送球道2末端设有挡球板3，所述挡球板3垂直于输送球道2内乒乓球5滚动方向，所述发球装置设置在输送球道2末端侧面，通过发球装置将输送球道2末端的乒乓球发出。乒乓球沿着输送球道2滚下，利用挡球板3阻挡，在输送球道2末端通过末球隔离装置将末端乒乓球隔离开，通过发球装置将输送球道2末端的乒乓球发出。该结构紧凑合理，操作方便，通过间断发球来实现体育爱好者的日常训练。

在本实用新型一种优选实施例中，如图2，所述末球隔离装置包括限位板4和复位机构，所述限位板4与输送球道2垂直设置，垂直于输送球道2内乒乓球5运动方向，所述复位机构设置在输送球道侧方。所述挡球板3与限位板4的距离为L，1倍乒乓球直径≥L＜1.5倍乒乓球的直径，当复位机构带动限位板4向外运动时，输送球道2内的乒乓球向下滚动至与挡球板3接触，当限位板4在复位机构作用下进入输送球道2，利用限位板4对末端乒乓球进行隔离限位。

作为一种优选结构，所述发球装置包括顶杆6和伸缩部件，所述顶杆6与伸缩部件相连，通过伸缩部件带动顶杆6伸缩将输送球道2末端的乒乓球发出。

作为进一步的优选结构，所述复位机构包括弹簧7和伸缩部件，所述弹簧7与伸缩部件相连，通过伸缩部件通过弹簧7带动限位板4伸缩对末端乒乓球进行隔离限位。

在本实用新型一种具体实施例中，如图3，所述伸缩部件包括滑块8、拉线9、转盘10、偏心销11和电机12，设置在工作台1上的滑块8通过拉线9与偏心销11相连，所述偏心销11偏心设置在转盘10上表面，所述转盘10与电机12的输出轴固定连接，所述转盘10水平设置；所述顶杆6、弹簧7均与滑块8另一端相连。电机12可以安装在工作台1外侧，也可以安装在工作台1的下方，均可以实现滑块8的往复运动。

当电机12驱动转盘10旋转过程中，偏心随着的偏心销11带动拉线9往复运动，拉线带动滑块8往复运动，当滑块8向背离输送球道2方向运动时，通过弹簧7带动限位板4向外运动，此时乒乓球5沿输送球道2滚下与挡球板3接触，此时顶杆6也向外撤离；当滑块8向靠近输送球道2方向运动时，限位板4在弹簧的弹性作用下快速回弹复位，实现输送球道2末端的乒乓球进行隔离限位，此时顶杆6也会快速向外顶出末端的乒乓球，完成发球动作。

为了方便使滑块8工作可靠，所述滑块8设置在工作台1的镂空区14，所述镂空区14内壁设有水平导向槽15，所述滑块8侧壁上设有与导向槽15配合的导轨。在拉线9的作用下，滑块8沿着镂空区14内壁的水平导向槽15往返运动，保证限位板4及顶杆6的运动方向；为了使滑块8运动更可靠，可将拉线9设计为两根，分别设置在工作台上方和下方。

另外，也可以采用在工作台1上设置凹槽，使滑块8下端与凹槽滑动配合，通过拉线9带动滑块8往复运动。

作为一种优选结构，为了避免输送球道2末端的乒乓球5更好地就位，所述挡球板3为空心壳体，与输送球道2接触端及出球口均为敞口式，出球口相对侧设有过孔16，所述顶杆6端部设有顶球板13，所述过孔16直径大于顶球板13直径。挡球板3相对输送球道2出口一侧距离输送球道2出口端的距离即为L，利用顶球板13对乒乓球进行极大，可以保证发出的乒乓球方向一致，这一点对刚开始练习的体育爱好者尤为重要。

综上所述，本实用新型具有结构简单、操作方便的优点，利用挡球板将沿输送球道滚下的乒乓球挡住，通过电机驱动转盘旋转，利用偏心销及拉线带动滑块往复运动，同时滑块在弹簧的辅助作用下，利用限位板将输送球道末端的乒乓球进行输送及隔离，通过顶球板将乒乓球快速发出。通过这种间断发球来实现体育爱好者的日常训练，本实用新型制作简单方便、成本低廉，具有很强的实用性，便于推广应用。

本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
