户外螺旋式肩关节训练健身器材的制作方法

本实用新型涉及健身器材技术领域，更具体地，涉及一种户外螺旋式肩关节训练健身器材。

背景技术：

随着社会老龄化的加剧，老年人的数量越来越多，人们日益注重身体健康方面的需求，各种针对老年人运动的健身器材也应运而生。这种两用螺旋式肩关节训练健身器材可满足各类人群进行功能训练，改善肩、肘腕部的活动范围，增强各关节的灵活性。

技术实现要素：

针对现有技术中存在的问题，本实用新型的目的在于提供一种螺旋式肩关节训练健身器材，该器材可很好的改善肩、肘关节活动范围，增强上肢肌力。

本实用新型是通过以下技术方案以解决上述问题：一种户外螺旋式肩关节训练健身器材，包括把手组件、面板、面板支撑架；所述面板支撑架包括固定立柱和固定于固定立柱上的面板框架，所述面板固定在所述面板框架上；所述面板上设有螺旋式槽，所述把手组件滑动设置在螺旋式槽内。

进一步地，所述把手组件包括手把球体、滑动杆、手把球盖、滚珠架、滚珠支撑架、紧固螺母和限位套；所述滑动杆的一端设有直径大于螺旋式槽槽径的杆帽，另一端穿过螺旋式槽；所述滑动杆穿过槽孔的一端上设有滚珠架，所述滚珠架的两端设置有滚珠支撑架，滑动杆穿过滚珠架和滚珠支撑架并且其端部螺纹连接有紧固螺母；所述手把球体套设在滚珠架和滚珠支撑架外，所述手把球盖包裹滑动杆的端部并与手把球体固定连接。

进一步地，所述滑动杆穿过槽孔的一侧与滚珠架之间设有限位套，所述滚珠支撑架与紧固螺母之间设有限位套。

进一步地，所述面板支撑架包括两个固定立柱，所述面板框架固定于两个固定立柱之间。

进一步地，所述面板支撑架包括一个固定立柱；所述面板框架为由底板为U型框架、侧板为“田”字型框架连接构成的L型面板框架，其底板倾斜地固定于所述固定立柱的顶端。

进一步地，所述面板包括前面板和后面板，所述前面板固定于所述面板框架的前侧，所述后面板固定于所述面板框架的后侧；所述前面板的顶部设有螺旋式槽，所述后面板的底部设有螺旋式槽。

更进一步地，所述前面板和后面板上均对称设置有两个螺旋式槽，两个螺旋式槽内均设置有把手组件。

本实用新型的有益效果在于：手部通过握住手把组件在螺旋式槽内做螺旋式往复运动，可以很好的改善肩、肘关节活动范围，增强上肢肌力，该健身器材外观精致、结构巧妙，功能丰富。

附图说明

以下结合附图和具体实施方式对本实用新型作进一步解释说明。

图1为本实用新型户外螺旋式肩关节训练健身器材的一种实施例爆炸结构示意图；

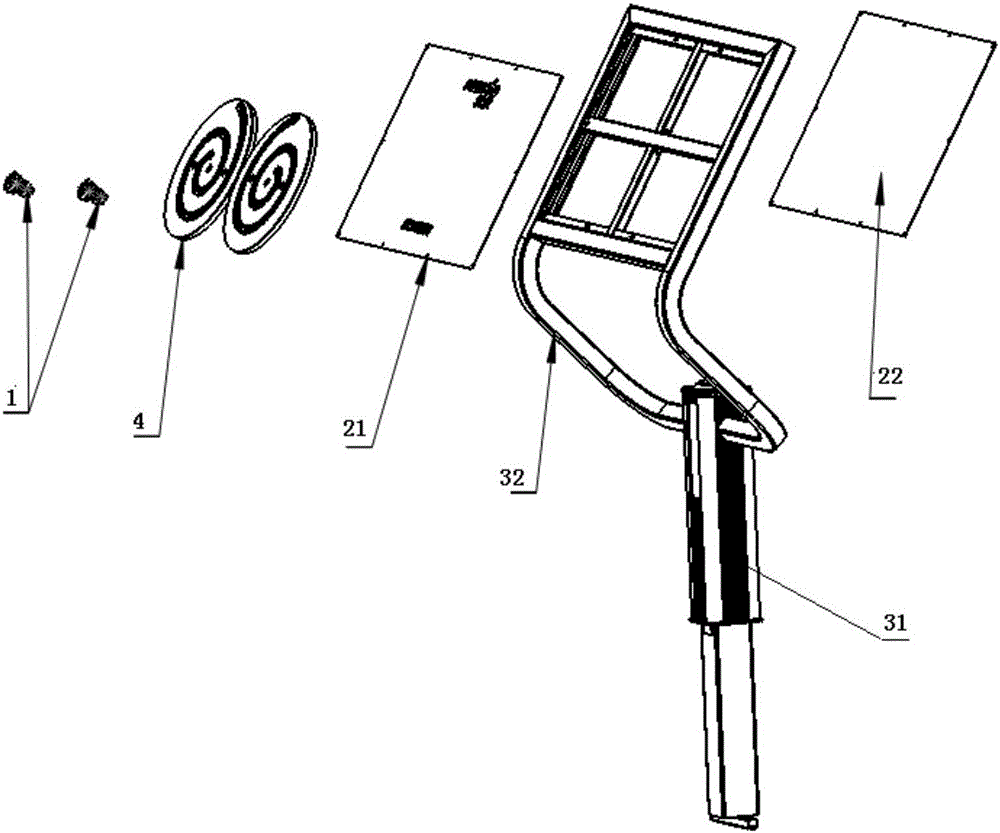

图2为本实用新型户外螺旋式肩关节训练健身器材的另一种实施例爆炸结构示意图的；

图3为手握把组件结构示意图；

其中：1—把手组件；2—面板；3—面板支撑架；4—螺旋式槽；11—手把球体；12—滑动杆；13—手把球盖；14—滚珠架；15—滚珠支撑架；16—紧固螺母；17—限位套；21—前面板；22—后面板；31—固定立柱；32—面板框架；121—杆帽。

具体实施方式

下面结合附图对本实用新型进行详细描述，本部分的描述仅是示范性和解释性，不应对本实用新型的保护范围有任何的限制作用。现结合下图对本实用新型作进一步说明。

如图1～3所示，本实用新型设计的一种户外螺旋式肩关节训练健身器材，包括把手组件1、面板2、面板支撑架3；所述面板支撑架3包括固定立柱31和固定于固定立柱31上的面板框架32，所述面板2固定在所述面板框架32上；所述面板2上设有螺旋式槽4，所述把手组件1滑动设置在螺旋式槽4内。手部可通过握住手把组件1在螺旋式槽4内做螺旋式往复运动，可以很好的改善肩、肘关节活动范围。

上述技术方案中，所述把手组件1包括手把球体11、滑动杆12、手把球盖13、滚珠架14、滚珠支撑架15、紧固螺母16和限位套17；所述滑动杆12的一端设有直径大于螺旋式槽4槽径的杆帽121，另一端穿过螺旋式槽4；所述滑动杆12穿过槽孔的一端上设有滚珠架14，所述滚珠架14的两端设置有滚珠支撑架15，滑动杆12穿过滚珠架14和滚珠支撑架15并且其端部螺纹连接有紧固螺母16，锁紧螺母可采用非金属嵌件六角锁紧螺母6；所述手把球体11套设在滚珠架14和滚珠支撑架15外，所述手把球盖13封盖滑动杆12的端部并与手把球体11固定连接，使整个滑动杆12上的各零部件封闭在手把球体11内，外观美观方便握持。

上述技术方案中，所述滑动杆12穿过槽孔的一侧与滚珠架14之间设有限位套17，所述滚珠支撑架15与紧固螺母16之间设有限位套17，起到固定限位的作用。

上述技术方案中，所述面板支撑架3的一种结构如图1所示，包括两个固定立柱31，所述面板框架32固定于两个固定立柱31之间。

上述技术方案中，所述面板支撑架3的另一种结构如图2所示，包括一个固定立柱31；所述面板框架32为由底板为U型框架、侧板为“田”字型框架连接构成的L型面板框架，其底板倾斜地固定于所述固定立柱31的顶端。

上述技术方案中，所述面板2包括前面板21和后面板22，所述前面板21固定于所述面板框架32的前侧，所述后面板22固定于所述面板框架32的后侧，可作为老年人面板，供老年人使用；所述前面板21的顶部设有螺旋式槽4，所述后面板22的底部设有螺旋式槽4，可作为残疾人面板，供残疾人使用。这种两用螺旋式肩关节训练健身器材可满足各类人群进行功能训练，改善肩、肘腕部的活动范围，增强各关节的灵活性，同时，前后面板上均可设置使用说明的文字和图案，或者设置警示性标语。

上述技术方案中，所述前面板21和后面板22上均对称设置有两个螺旋式槽4，螺旋式槽4内均设置有把手组件1，可使左右手同时进行锻炼。

以上所述，仅是本实用新型的较佳实施例，凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同变化与修饰，均仍属于本实用新型的技术方案范围内。
