可附加小负重片的运动健身器具的制作方法

本实用新型涉及一种可附加小负重片的运动健身器具，为一种可附加小负重片的运动健身器具。

背景技术：

按，目前市面上所常用的运动健身器具相当多，例如哑铃等以及其他负重或举重器材均可以用来锻炼手臂之用，而且已经有许多种运动健身器具或哑铃等均可以调整不同的重量，而方便各种不同的人用来锻炼使用者上半身的肌肉之用。

可是，目前的可调整重量的运动健身器具或哑铃的重量调整机构相当多，而且大部份也相当复杂，所以，一般人在操作或调整不同的重量的时候，均需要相当多的程序或动作或过程才能调整到不同或所需的重量，所以操作上相当不方便。

特别是，目前一般的可调整重量的运动健身器具或哑铃均包含有许多个重量比较大，例如大约1公斤重的负重片，分别陆续地嵌插或安装至一长轴的两端上，以便可以调整至不同或所需的重量。然而，这些负重片因为其重量已经固定，所以其并无法做微调重量的动作，例如微调0.5公斤重量，所以它对于例如身材较为娇小的小姐就不方便被操作和使用。

技术实现要素：

有鉴于一般常用的可调整重量的运动健身器具的诸多缺点，经多次的研究改良设计，终于开发出本实用新型的可调整重量的运动健身器具，以对其重量提供一种可适度的微调。

本实用新型的主要结构设计，包含有一握杆可供握持之用，其具有两末端，以及多数个负重片可选择性地架设在握杆的末端上面；其特征在于：其更包括至少一重量轻的0.5公斤的配重块可供选择地安装或固定至握杆的末端。

所述的可附加小负重片的运动健身器具，其中该握杆的两末端上各设有一基板，各该基板分别设有一中空容室也分别穿透该两基板，该等负重片各设有一插槽，以及其各设有一横向的通道分别和各插槽相联通，该通道的宽度或内径比其插槽大，握杆具有一突轴从其两末端往外延伸，并可伸入基板的中空容室里面，两块体可供嵌设至握杆的突轴，两对支撑杆架设在块体和握杆及/或基板之间，并可供嵌入负重片的插槽里面，支撑杆各具有一或一个以上的嵌槽以供形成一或一个以上的突肋，以供卡合负重片，而可将负重片稳固地架设在支撑杆上，两栓件可滑动地设置在握杆的突轴和支撑杆之间，并且可以嵌入负重片的通道里面，两从动杆分别固定至各栓件上，而可以驱使栓件相对于握杆的突轴和支撑杆而移动，两锁扣可滑动地设置在各从动杆上，并可以被弹性元件迫动而去卡扣支撑杆，以及两配重块可以选择性地安装至块体上，其中配重块的重量比负重片轻，大约为负重片的一半重量。

所述的可附加小负重片的运动健身器具，其中该配重块各设有一凹槽可供容置块体。该块体是各利用一固定件而固定至突轴上，而配重块则是固定至固定件。该块体各设有一凹穴可供容置支撑杆。基板各设有一凹穴可供容置支撑杆。支撑杆各设有一导槽可供滑设从动杆。

附图说明

为进一步说明本实用新型的结构，特征及其实用的目的，以下附图详细说明如下：

图1：为本实用新型的部份分解图；

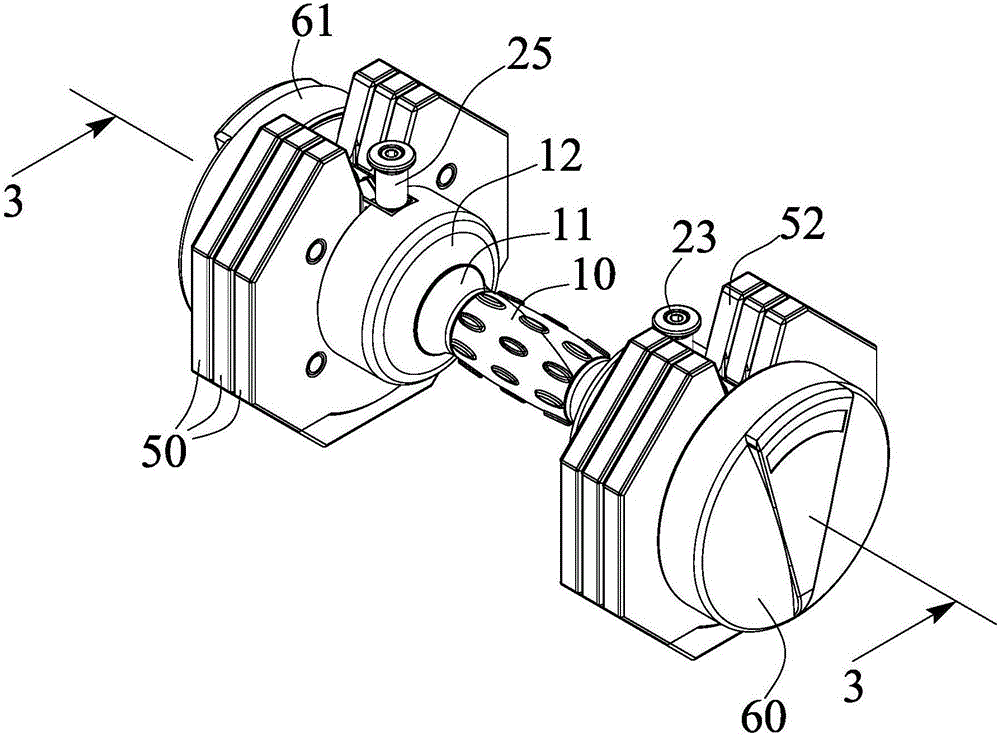

图2：为本实用新型的俯视立体图；以及

图3：为本实用新型的剖视图。

具体实施方式

本实用新型的可附加小负重片的运动健身器具，请配合参阅图1所示，整付可附加小负重片的运动健身器具主要包括一握杆10，其中间部位可构成或形成一把手而可供握持之用，以及多数个配重块或环或负重片50可以分别或陆续和拆卸地安装或固定至握杆10，以便可以适度地调整该运动健身器具的重量。该等负重片50各设有一插槽51，例如一垂直或直立的插槽51，其具有一往外开的开口52，以及其各设有一横向的通道53分别和各插槽51相联通。该通道53的宽度或内径比其插槽51大。

握杆10具有两末端11，以及在该两末端11上各设有一大概呈径向扩大的架子或基板12，以及其具有一延伸轴或突轴13从其两末端11往外延伸，抑或该等突轴13是呈一体成型的长杆的状态或结构。而各该基板12分别在其外侧面上设有一或一个以上的凹穴14，握杆10及/或基板12设有一中空容室15也分别穿透该两基板12，并且和基板12的凹穴14相联通。突轴13即设置在握杆10及/或基板12的中空容室15里面。

两个大概呈圆柱形的栓件20可滑动地嵌插或设置在突轴13上，并且可以部份地滑配或嵌入握杆10及/或基板12的中空容室15里面。各该栓件20各设有一孔洞21以供滑配或容置突轴13。两块体30各设有一中心孔31可供嵌设或容置握杆10及/或突轴13的末端16，其可以利用例如一固定件32而螺设或固定至握杆10及/或突轴13的末端16处。固定件32各设有一扩大的头部33，以及各设有一螺孔34形成于头部33里面。各块体30也各设有一或一个以上的凹穴35。其中凹穴35最好是相对成形，并且位于中心孔31的相反边。

两对支撑杆40、41，例如一对第一支撑杆40、41各有第一端42嵌入握杆10及/或基板12的凹穴14里面，其第二端43则嵌入各块体30的凹穴35里面，使得该对第一支撑杆40、41可以被稳固地架设在块体30和握杆10及/或基板12之间。相同的，一对第二支撑杆40、41也可以被稳固地架设在另一块体30和握杆10及/或基板12之间。当然，支撑杆40、41也可以和块体30和握杆10及/或基板12呈模制或射出或一体成型。

握杆10的突轴13因此会架设在各对支撑杆40、41之间，其宽度或外径比各对支撑杆40、41小，使得支撑杆40、41以及握杆10的突轴13可以一起嵌入负重片50的插槽51及外开的开口52里面。支撑杆40、41各具有一或一个以上的嵌槽44以供形成一或一个以上的突肋45，以供卡合或嵌配负重片50，而可以将负重片50稳固地架设在支撑杆40、41上，并且可以防止负重片50相对于握杆10和支撑杆40、41做侧向和向前后的移动动作。支撑杆40、41各具有一导槽46。

该两个大概呈圆柱形的栓件20是可滑动地嵌插或设置在握杆10的突轴13和支撑杆40、41之间，并且可以滑入或嵌入负重片50的通道53里面，其外径比负重片50的插槽51大，所以能够卡住负重片50，并可以将负重片50稳固地架设或固定至握杆10的突轴13和支撑杆40、41上面。其中必需注意的是，栓件20可以滑入或嵌入一或一个以上的负重片50的通道53里面，而可以将预定数目的负重片50架设或固定至握杆10的突轴13和支撑杆40、41上面。

两从动杆23分别架设或固定至各该栓件20上，例如其各具有一螺纹段或固定端24可供嵌设或容置各该栓件20，而可以用来驱使该栓件20相对于握杆10的突轴13和支撑杆40、41而移动。两锁扣25分别可滑动地嵌插或设置在各从动杆23上，并可以被弹性元件26迫动而去卡扣或锁固至支撑杆40。其中从动杆23是可滑动地嵌插或设置在各支撑杆40的导槽46里面，使得其可以用来驱使该栓件20相对于握杆10的突轴13和支撑杆40、41而移动并且可以滑入或嵌入一或一个以上的负重片50的通道53里面。

然而，目前的负重片50均是成对地安装或固定至握杆10上，可是，各负重片50的重量是各为1公斤，所以其会呈2公斤、4公斤、6公斤…地安装或固定至握杆10上，而无法做微调的动作，例如微调地安装或固定0.5公斤或1公斤的负重片50至握杆10上，这对于力气比较小的幼童或女士会显得比较吃力或不方便操作。

因此，本实用新型的可附加小负重片的运动健身器具更包括一或一个以上的重量较轻的配重块60、61，其可以选择性地安装或固定至握杆10的末端11及/或基板12及/或块体30上，其中配重块60、61的重量比负重片50轻，可以大约为0.5公斤的重量，配重块60、61各设有一凹槽62可供容置块体30，其可以更各设有一螺纹段或固定端63而可供嵌配固定件32的头部33的螺孔34，如此即可以拆卸地将配重块60、61安装或固定至握杆10的基板12或其末端11或块体30上。

本实用新型的操作方式，敬请参看图1至图3所示，使用者可以利用栓件20滑入或嵌入一或一个以上的负重片50的通道53里面，而可以将预定数目的负重片50架设或固定至握杆10的突轴13和支撑杆40、41上面。再者，重量较轻的配重块60、61也可以选择性地安装或固定至握杆10的末端11及/或基板12及/或块体30上，使得力气比较小的幼童或女士也可以方便操作。
