一种新型体育用跑步机的制作方法

本实用新型涉及体育器械领域，尤其涉及一种新型体育用跑步机。

背景技术：

目前，随着国民经济的提高，体育器械也在发生着改变，为了能够达到更好的竞技效果，跑步机是最常见的体育器械之一，主要是用来锻炼人的耐力和腿部的力量，但是如今市场上出现的跑步机的结构和功能比较单一，自动化程度不高，人们用跑步机来进行锻炼时，速度的大小不好控制，这样就达不到很好的锻炼效果，有时在跑步时还会出现一定的安全事故，不满足人们的需要。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新型体育用跑步机。

为了实现上述目的，本实用新型采用了如下技术方案：

一种新型体育用跑步机，包括跑步带、支撑座、辅助把手、控制台、控制面板和固定连接块，所述支撑座上方安装有底座，且底座上方安装有跑步带，所述跑步带左侧安装有机动室，且机动室左侧设置有固定连接块，所述固定连接块下方安装有橡胶保护套，所述固定连接块上方安装有支撑杆，且支撑杆上方安装有辅助把手，所述辅助把手右侧设置有手扶把手，且手扶把手表面设置有防滑套，所述辅助把手上方安装有控制台，且控制台表面设置有控制面板，所述控制面板表面安装有液晶显示屏，且液晶显示屏右侧设置有启动按钮，所述控制台内部安装有速度控制器，且速度控制器右侧设置有时间设定器。

优选的，所述手扶把手下方安装有金属防护边框。

优选的，所述液晶显示屏下方设置有紧急停止按钮，且紧急停止按钮左侧设置有速度调节按钮。

优选的，所述速度控制器上方安装有重量测量器，且重量测量器上方安装有电源模块。

优选的，所述时间设定器下方安装有智能控制器。

本实用新型中，通过在跑步机上设置有橡胶保护套，并且固定在固定连接块上，能够有效的对设备进行保护，使得跑步机的使用寿命更长，增加了设备的功能性，通过在跑步机上设置有速度控制器，在进行速度的切换时，速度控制器能够很快的对速度进行切换，满足人们所需的速度，使得设备的功能性更强，通过设置有重量测量器，可以对自身的重量进行准确测量，满足人们的需要。

附图说明

图1为本实用新型提出的一种新型体育用跑步机的结构示意图；

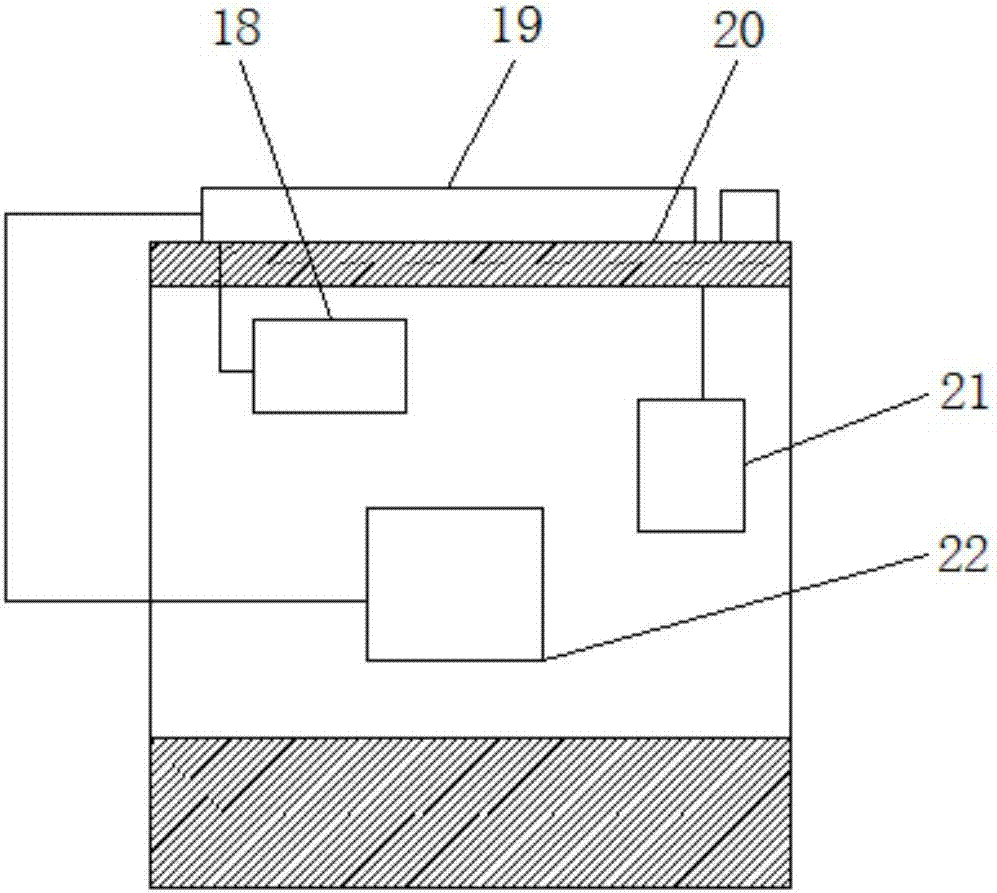

图2为本实用新型提出的一种新型体育用跑步机的内部结构示意图。

图中：1，机动室、2，底座、3，跑步带、4，支撑座、5，金属防护边框、6，防滑套、7，手扶把手、8，启动按钮、9，辅助把手、10，控制台、11，液晶显示屏、12，控制面板、13，速度调节按钮、14，紧急停止按钮、15，支撑杆、16，固定连接块、17，橡胶保护套、18，速度控制器、19，电源模块、20，重量测量器、21，时间设定器、22，智能控制器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种新型体育用跑步机，包括跑步带3、支撑座4、辅助把手9、控制台10、控制面板12和固定连接块16，支撑座4上方安装有底座2，且底座2上方安装有跑步带3，跑步带3左侧安装有机动室1，机动室1内部设置有转轴、稳轴器和小型电机，转轴与稳轴器连在一起，使得转轴在转动的时候更加稳定，在且机动室1左侧设置有固定连接块16，固定连接块16下方安装有橡胶保护套17，固定连接块16上方安装有支撑杆15，且支撑杆15上方安装有辅助把手9，辅助把手9上设置有滑纹槽，而且滑纹槽程平行排列，一定程度上增加了手触碰的摩擦性，手扶时不易滑落，辅助把手9右侧设置有手扶把手7，且手扶把手7表面设置有防滑套6，辅助把手9上方安装有控制台10，且控制台10表面设置有控制面板12，控制面板12表面安装有液晶显示屏11，且液晶显示屏11右侧设置有启动按钮8，控制台10内部安装有速度控制器18，且速度控制器18右侧设置有时间设定器21，时间设定器21的输出端与控制台10的输入端电性连接，手扶把手7下方安装有金属防护边框5，液晶显示屏11下方设置有紧急停止按钮14，且紧急停止按钮14左侧设置有速度调节按钮13，速度控制器18上方安装有重量测量器20，且重量测量器20上方安装有电源模块19，时间设定器21下方安装有智能控制器22。

工作原理：当使用该新型体育用跑步机时，打开控制台10上的启动按钮8，机动室1内部开始工作，使得跑步带3开始转动，刚开始的时候训练者将手放在手扶把手7上，手扶把手7上的防滑套6防止手部的打滑，训练者在跑步带3上进行跑步，按动速度调节按钮13，速度控制器18使得速度发生变化，设置跑步的时间，时间设定器21就会进行时间的计时，当到达所设定的时间时，跑步机自动停止跑步带3的转动，整套设备完整运行。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
