电动战斗盘的制作方法

本实用新型涉及儿童玩具技术领域，具体地说是一种电动战斗盘。

背景技术：

陀螺是儿童喜爱的玩具，陀螺的玩法有很多。对于争强好胜的孩子来说，斗陀螺也是一项非常有趣的游戏。儿童在斗陀螺时，往往是将陀螺放在桌面或地面上并驱动陀螺的旋转。陀螺在旋转的过程中相互靠近，一个陀螺与另一个陀螺碰撞，以此实现斗陀螺。

技术实现要素：

本实用新型的目的在于提供一种电动战斗盘，用于提高儿童玩陀螺时的乐趣。

本实用新型解决其技术问题所采取的技术方案是：电动战斗盘，其特征是，它包括底座、壳体、转盘、旋转驱动机构、摆动总成和翻转总成，在所述底座上设有壳体，在所述壳体的顶部设有转盘，在所述转盘的顶部固定有两个旋转体，在两所述旋转体之间设有位于转盘顶部的球面，在所述底座上设有驱动转盘旋转的旋转驱动机构；

在所述底座上设有一对摆动总成，所述摆动总成主要包括摆动按钮和摆臂，两所述摆臂的安装端转动安装在壳体上且两摆臂位于转盘的两侧，在所述摆动按钮与摆臂之间设有驱动摆臂在转盘平面内摆动的摆动驱动机构，且按压摆动按钮时摆臂作用端向靠近转盘所在的一侧摆动；

在所述底座上还设有一对翻转总成，所述翻转总成主要包括翻转按钮和翻转台，两所述翻转台的安装端铰接安装在壳体顶部的翻转台槽中，且两翻转台位于转盘的两侧，在所述翻转按钮与翻转台之间设有驱动翻转台向转盘所在的一侧翻转的翻转驱动机构，在转盘平面内转盘位于两摆臂与两翻转台之间，且翻转台与摆臂间隔设置。

进一步地，所述旋转驱动机构包括电机、蜗杆、蜗轮、主动齿轮和从动齿轮，所述电机固定在底座上，在所述电机的输出端固定有蜗杆，所述蜗杆与蜗轮啮合，所述蜗轮位于水平面内并与主动齿轮共轴设置，所述主动齿轮与从动齿轮啮合，所述从动齿轮固定在转盘底部的转轴上。

进一步地，所述摆动驱动机构主要包括第一杠杆、第一弹簧、升降板、驱动块和作动块，所述第一杠杆铰接在底座上，所述第一杠杆的驱动端位于摆动按钮的下方，在所述第一杠杆的作用端与壳体顶部之间设有第一弹簧，在第一弹簧的作用下第一杠杆的驱动端与摆动按钮接触，在底座上设有可上下移动的升降板，在所述升降板的底部设有与第一杠杆作用端对应的触杆，在所述升降板的顶部设有驱动块，在所述驱动块上设有驱动斜面，在所述摆臂的安装端的底部设有作动块，在所述作动块的下部设有与驱动斜面配合作用的作动斜面，升降板向上移动时驱动斜面挤压作动斜面进而驱动摆臂的摆动。

进一步地，所述翻转驱动机构主要包括第二杠杆和第二弹簧，所述第二杠杆铰接在底座上，所述第二杠杆的驱动端位于翻转按钮的下方，在所述第二杠杆的作用端与壳体顶部之间设有第二弹簧，在第二弹簧的作用下第二杠杆的驱动端与翻转按钮接触，在翻转台自身重力作用下第二杠杆的作用端与翻转台接触。

进一步地，在所述旋转体的底部设有齿轮轴，在所述齿轮轴的下部设有旋转齿轮，在所述转盘下方的壳体上设有齿圈，所述旋转齿轮与齿圈啮合，所述齿轮轴固定在转盘上。

进一步地，所述旋转体为椭球形。

进一步地，在所述旋转体的外壁上设有触角。

进一步地，在所述摆臂的安装端设有摆臂轴，所述摆臂轴转动在底座上，在所述摆臂轴上设有扭簧，在所述扭簧的作用下摆臂的自由端有向远离转盘所在的一侧移动的趋势。

进一步地，在所述翻转台的安装端设有一对翻转台轴，所述翻转台通过翻转台轴铰接在壳体上。

本实用新型的有益效果是：本实用新型提供的电动战斗盘，通过旋转驱动机构驱动转盘的旋转，转盘上旋转体的设置可以改变陀螺的移动方向，按压摆动按钮或翻转按钮时，可以驱动摆臂的摆动以及翻转台的翻转，以驱动陀螺向转盘轴线所在的一侧移动，进而避免陀螺从转盘上脱离。此外，在转盘上设置两个陀螺，每个儿童分别驱动摆动总成和翻转总成，以进行陀螺的玩乐。

附图说明

图1为本实用新型的三维图；

图2为图1的俯视图；

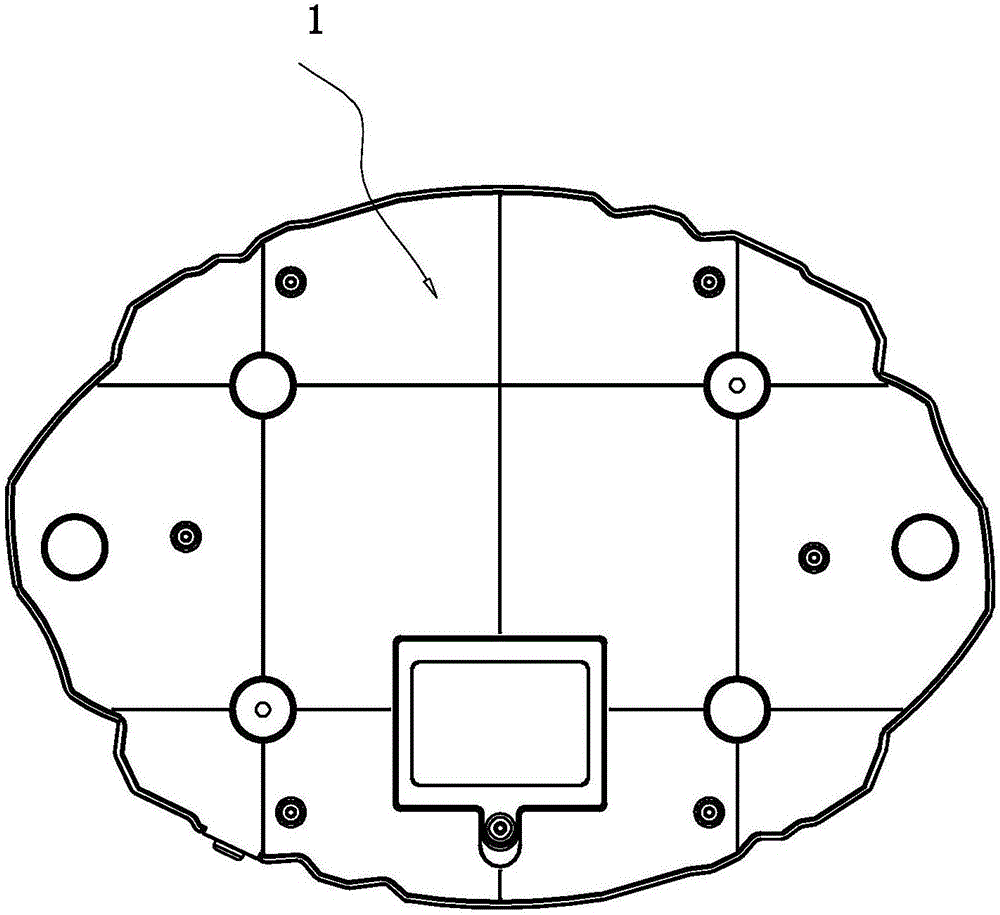

图3为图1的仰视图；

图4为图2中去掉壳体后的示意图；

图5为本实用新型去掉壳体后的正视图；

图6为本实用新型去掉转盘后的示意图；

图7为摆动总成的示意图；

图8为摆动总成的正视图；

图9为摆动总成的俯视图；

图10为摆臂的三维图；

图11为摆臂的仰视图；

图12为翻转总成的示意图；

图13为翻转总成的正视图；

图14为翻转总成的俯视图；

图15为翻转台的三维图；

图16为翻转台的仰视图；

图17为旋转驱动机构的示意图；

图中：1底座，11螺纹安装孔，2壳体，21转盘槽，22齿圈，23通孔，24旋转齿轮，25旋转体，251触角，3转盘，31转轴，32球面，4摆动总成，41摆动按钮，42第一杠杆，421第一铰接轴，43第一弹簧，44摆臂，441摆臂轴，442作动块，443作动斜面，45升降板，451触杆，452驱动块，453驱动斜面，46扭簧，5翻转总成，51翻转按钮，52第二杠杆，521第二铰接轴，53第二弹簧，54翻转台，541翻转台轴，542倾斜面，6电机，61蜗杆，62蜗轮，63主动齿轮，64从动齿轮。

具体实施方式

如图1至图17所示，本实用新型主要包括底座1、壳体2、转盘3、旋转驱动机构、摆动总成4和翻转总成5，下面结合附图对本实用新型进行详细描述。

如图1至图4所示，底座1为本实用新型的基体，在底座上设有若干螺纹安装孔11，以便于在底座上安装其它部件，底座为板状结构。在底座上设有壳体2，壳体为底部敞口的中空结构，壳体与底座之间通过螺钉连接，螺钉从底座的底部穿入。壳体和底座均为塑料件件，通过注塑的形式得到。

在壳体的顶部中心设有圆形的转盘槽21，在转盘槽的内壁上固定有齿圈22，在壳体的顶部设有与转盘槽同心设置的通孔23，在转盘槽内设有两个旋转齿轮24，旋转齿轮与齿圈啮合，在旋转齿轮的齿轮轴上固定有旋转体25，旋转体位于旋转齿轮的上方，且旋转体为椭球形。在旋转体的外壁上设有一对触角251，触角沿旋转体的宽度方向设置，触角的外壁表面光滑。齿圈的作用是为旋转体的旋转提供导向，也可不设置齿圈、旋转齿轮，直接将齿轮轴转动在转盘上。

在转盘槽中设有圆形的转盘3，自转盘底部的中心向下延伸有转轴31，转轴转动安装在壳体中。在转盘顶部的中心设有球面32，陀螺在球面上转动。转盘上球面的设置，可以使得两陀螺有相互靠近的趋势。在转盘上还设有一对圆孔，在转盘平面内两圆孔的连线经过转盘的中心，旋转齿轮的齿轮轴穿在圆孔中，旋转齿轮的齿轮轴可以固定在圆孔中也可以仅穿套在圆孔中，这样当转盘旋转时，可以带动旋转体的旋转，此时旋转齿轮沿齿圈转动。

为驱动转盘的旋转，在底座上固定有电机6，如图5、图17所示，在电机的输出端设有蜗杆61，在底座上转动安装有共轴设置的蜗轮62和主动齿轮63，蜗轮与蜗杆啮合，主动齿轮位于水平面内并位于蜗轮的下方，在转轴的下部固定有从动齿轮64，从动齿轮与主动齿轮啮合配合，这样当电机工作时，可通过蜗杆、蜗轮、主动齿轮和从动齿轮驱动转盘的旋转。电机、蜗杆、蜗轮、主动齿轮和从动齿轮构成了驱动转盘旋转的旋转驱动机构。

在底座上设有摆动总成4和翻转总成5，摆动总成为成对设置的两个，翻转总成也为成对设置的两个，且两摆动总成分别设置在壳体的左侧和右侧，两翻转总成也分别设置在壳体的左侧和右侧。

摆动总成：

如图7所示，摆动总成4主要包括摆动按钮41、第一杠杆42、第一铰接轴421、第一弹簧43、摆臂44、摆臂轴441、作动块442、升降板45、触杆451、驱动块452和扭簧46，在壳体的左右两侧分别设有摆动按钮41，摆动按钮可上下移动的设置在壳体上，摆动按钮为塑料件，在底座上设有第一杠杆42，第一杠杆通过第一铰接轴421铰接在底座上，如图9所示，在第一杠杆的作用端的顶部设有第一弹簧43，第一弹簧的下部固定在第一杠杆上，第一弹簧的顶部固定在壳体的内壁上。

如图8所示，在第一弹簧的作用下，第一杠杆的驱动端与摆动按钮的底部接触。反之，向下按压摆动按钮时，可克服第一弹簧的作用力使得第一杠杆的作用端向上摆动。在底座的上方设有可升降的升降板45，升降板滑动安装在底座或壳体上，在升降板的底部设有与第一杠杆作用端配合的触杆451，在升降板的顶部设有驱动块452，在驱动块的上部设有驱动斜面453。

在壳体的上方设有摆臂44，如图10所示，摆臂为底部敞口的中空结构，在摆臂一端的底部设有摆臂轴441，摆臂轴转动安装在壳体上，如图11所示，在设有摆臂轴的摆臂底部设有作动块442，作动块的下部设有与驱动斜面配合的作动斜面443。按下摆动按钮时，第一杠杆的作用端上移，进而推动升降板上移，驱动块上的驱动斜面挤压作动块下部的作动斜面，进而驱动摆臂轴的旋转，且摆臂轴旋转时摆臂向转盘所在的一侧摆动。摆臂向转盘所在的一侧摆动时，可以限制陀螺的位移，以防止陀螺从转盘上脱离。为实现摆臂的复位，在摆臂轴上设有扭簧46，松开摆动按钮后在扭簧的作用下摆臂复位，在第一弹簧的作用下第一杠杆和摆动按钮复位。第一杠杆、第一弹簧、升降板、驱动块和作动块构成了驱动摆臂摆动的摆动翻转机构。

翻转总成：

如图12所示，翻转总成5主要包括翻转按钮51、第二杠杆52、第二铰接轴521、第二弹簧53、翻转台54和翻转台轴541，在壳体的左右两侧分别设有翻转按钮51，翻转按钮可上下移动的设置在壳体上，翻转按钮为塑料件，在底座上设有第二杠杆52，第二杠杆通过第二铰接轴521铰接在底座上，如图13所示，在第二杠杆作用端的顶部设有第二弹簧53，第二弹簧的下部固定在第二杠杆上，第二弹簧的顶部固定在壳体的内壁上。

如图13所示，在第二弹簧的作用下，第二杠杆的驱动端与翻转按钮的底部接触。反之，向下按压翻转按钮时，可克服第二弹簧的作用力使得第二杠杆的作用端向上摆动。在壳体上设有翻转台槽，在翻转台槽中设有翻转台54，如图16所示，翻转台为底部敞口的中空结构，如图14、图15所示，在翻转台的一端设有一对翻转台轴541，翻转台通过翻转台轴铰接在壳体上，且翻转台轴设置在远离翻转按钮的一端，翻转台轴设置在翻转台的安装端，翻转台的自由端位于第二杠杆作用端的上方。自然状态下，在第二弹簧的作用下第二杠杆的驱动端与翻转按钮接触，翻转台在自身重力的作用下翻转台的自由端与第二杠杆的作用端接触。按压翻转按钮时，可通过第二杠杆驱动翻转台的翻转，且翻转台翻转时翻转台向转盘所在的一侧翻转。在翻转台的顶部设有倾斜面542，翻转台翻转时倾斜面向转盘所在的一侧翻转，对陀螺起到阻挡的作用。第二杠杆和第二弹簧构成了驱动翻转台翻转的翻转驱动机构。

在转盘所在的水平平面内，两个翻转台与两个摆臂间隔设置，即其中一个摆臂与另一个摆臂相对设置，在摆臂的两侧是两个翻转台，转盘位于两摆动总成和两翻转总成之间。

该电动战斗盘在使用时，将旋转的陀螺放置在转盘上的球面上，旋转中的旋转体可以驱动陀螺的移动，通过按压摆动按钮和翻转按钮，使得陀螺向相反的方向移动，进而对陀螺的移动起到平衡的作用。
