本实用新型涉及的是一种健身器材,尤其是一种防盗秋千。
背景技术:
秋千作为一种常见的娱乐工具,经常出现在小区公园和学校中,现有的秋千板与链条之间用S形挂钩连接。S形挂钩安装工艺复杂,安装不方便,而且在安装过程中容易破坏S形挂钩的表面镀锌层,导致S形挂钩在日后的使用中容易生锈,破坏了挂钩的性能,并且S形挂钩由于可以通过常规工具破坏,因此,秋千存在被盗的问题。
技术实现要素:
为克服现有技术的不足,本实用新型提供的一种防盗秋千,其秋千板与链条采用防盗卸扣连接,可以有效达到防盗的目的。
为实现上述目的本实用新型的技术方案是:
一种防盗秋千,包括,两端具有安装孔的秋千板,自由悬挂在秋千支架上的至少两根链条;所述秋千板与链条通过防盗卸扣连接,所述防盗卸扣穿过秋千板上的安装孔,并与链条的链环穿插连接。
进一步,所述防盗卸扣包括,U形主体、内六角带柱防盗螺丝;所述U形主体穿过秋千板上的安装孔,所述内六角带柱防盗螺丝穿过链环孔,并与U形主体的两端螺纹连接,形成一封闭环结构。
进一步,所述U形主体的两端设有同轴的环眼,所述环眼的内部设有螺纹,所述内六角带柱防盗螺丝与所述环眼螺纹配合。
进一步,所述防盗卸扣还包括弹簧垫圈,所述弹簧垫圈设置在U形主体的一侧,并夹紧固定在U形主体与内六角带柱防盗螺丝之间。
进一步,所述内六角带柱防盗螺丝包括螺丝主体和设置在螺丝主体的内六角孔内的圆柱体。
进一步,所述链条为沾塑链条。
综上内容,本实用新型所述的一种防盗秋千,采用了秋千板与链条通过防盗卸扣可拆卸连接的安装方式,这种结构便于秋千板与链条的连接,安装方便,同时确保了零件在安装过程中不受到损坏,防盗卸扣的拆卸必须使用专用工具,具有防盗功能,整个组合也更加美观。
附图说明
图1为本实用新型一种防盗秋千的结构图;

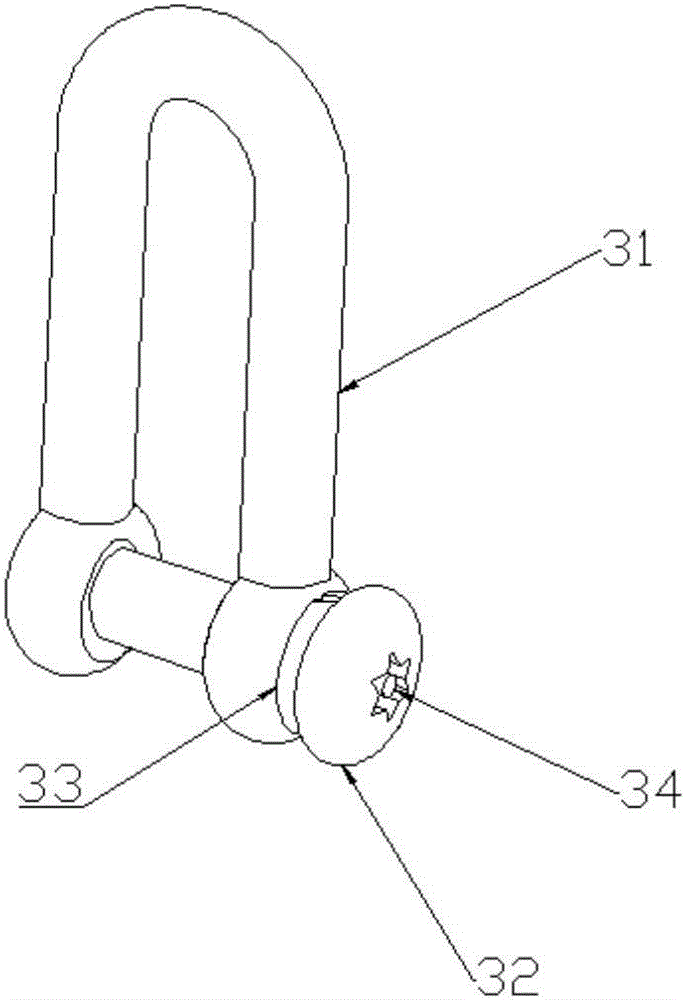

图2为本实用新型的防盗卸扣的结构放大图;
图中所示:1、秋千板2、U形主体3、防盗卸扣4、链条31、U形主体32、内六角带柱防盗螺丝33、弹簧垫圈34、圆柱体。
具体实施方式
下面结合附图对本实用新型作进一步详细说明。
结合图1和图2所示,一种防盗秋千,包括,两端具有安装孔的秋千板1,自由悬挂在秋千支架(图中未示出)上的至少两根链条4;所述秋千板1与链条3通过防盗卸扣3连接,以防止秋千板1被盗,具体地,所述防盗卸扣3穿过秋千板1上的安装孔,并与链条4的链环穿插连接。
所述链条4的数量根据需要灵活设置,如为提高承重能力,可以将链条4设置为多根。
具体地,所述防盗卸扣3包括,U形主体31、内六角带柱防盗螺丝32;所述U形主体31穿过秋千板1上的安装孔,并使两端部与链环孔对齐,所述内六角带柱防盗螺丝32穿过链环孔,并与U形主体31的两端螺纹连接,形成一封闭环结构,链条4和秋千板1同时被锁在该封闭环内,只有将内六角带柱防盗螺丝32从U形主体31上拆下,秋千板1才能与链条4分离。
所述U形主体31的两端设有同轴的环眼,所述环眼的内部设有螺纹,所述内六角带柱防盗螺丝32与所述环眼螺纹配合。
优选地,所述防盗卸扣3还包括弹簧垫圈33,所述弹簧垫圈33设置在U形主体31的一侧,并夹紧固定在U形主体31与内六角带柱防盗螺丝32之间,在内六角带柱防盗螺丝32拧紧时,将挤压弹簧垫圈33发生变形,以防止内六角带柱防盗螺丝32发生松动。
具体地,所述内六角带柱防盗螺丝32包括螺丝主体和设置在螺丝主体的内六角孔内的圆柱体34,由于该圆柱体34的存在,普通螺丝刀无法深入内六角孔内,因此,也就无法卸下内六角带柱防盗螺丝32,达到防拆卸的目的,只有专用的螺丝刀才能将内六角带柱防盗螺丝32拆下。
优选地,所述链条5为沾塑链条,以达到防锈的目的。
本实用新型在安装时,先将U形主体31穿过秋千板1上的安装孔,然后将内六角带柱防盗螺丝32从其中的一个环眼中穿过,然后再穿过链环孔,并旋入另一环眼中,使秋千板1与链条4连接。
如上所述,结合附图和实施例所给出的方案内容,可以衍生出类似的技术方案。但凡是未脱离本实用新型技术方案的内容,依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰,均仍属于本实用新型技术方案的范围内。
