一种蹲起训练器的制作方法

本实用新型涉及健身器材设备领域，具体涉及一种蹲起训练器。

背景技术：

目前，人们身体的健康越来越受到重视，健身器材的应用也越来越广泛，健身已然成为一种生活常态，但在现有室外健身设备基本都是靠克服自身重力来达到锻炼的目的，锻炼效果不佳。

技术实现要素：

本实用新型要解决的技术问题是提供一种健身效果良好的蹲起训练器，有效增强心肺功能及下肢、腰部肌肉力量的训练。

为解决上述技术问题，本实用新型所采取的技术方案是：

一种蹲起训练器，包括基座和固设在基座上的主体立柱；所述主体立柱的前顶端固设有上支座和下支座；上支座上设有限定蹲起臂摆动角度的限位连接件，一对蹲起臂分别对称的安装在限位连接件的两端；下支座上铰接设有油缸，并且油缸的活塞杆与限位连接件的底部相连接。

进一步的，所述限位连接件包括两个相对设置的限位连接板以及固定设在两个限位连接板之间的第一销轴和连接管；所述第一销轴上可转动的套有外套管，并且外套管与上支座固定连接；所述外套管的外管壁上固设有摆动限位框，并且摆动限位框中设有与第一销轴平行的第二销轴；所述的一对蹲起臂分别对称的固定在两个限位连接板的外侧面上，连接管位于第一销轴的斜下方，并且油缸的活塞杆通过第三销轴与连接管的底部相连接。

进一步的，所述摆动限位框的横截面形状为与外套管同圆心的四分之一圆环形。

进一步的，所述摆动限位框位于第一销轴的前下方。

进一步的，所述第二销轴的两端分别与两个限位连接板固定连接。

进一步的，所述一对蹲起臂的压肩部上转动设有按摩轮，并且一对蹲起臂上靠近压肩部里端的位置相背的设有扶手。

进一步的，所述油缸上设有强度调节旋钮。

进一步的，所述主体立柱的顶部设有上帽，上帽上设有太阳能灯。

采用上述技术方案所产生的有益效果在于：

本实用新型具有良好的健身效果，利用限位连接件和油缸实现了蹲起臂的稳定及可靠的升降，且能够承受较大的推力，适合各种力量的锻炼者使用。锻炼者面向主体立柱站立，双手握住扶手，将肩部置于按摩轮下做屈腿下蹲往复动作，具有增强心肺功能及下肢、腰部肌肉力量，改善下肢柔韧性和协调性的功能。锻炼者可通过油缸上的强度调节旋钮对锻炼强度进行调整，选择适合自己的锻炼强度。主体立柱顶部的太阳能电池白天充电，夜间亮灯，方便人们夜间使用，既节能又环保，提升了器材整体档次。

附图说明

图1是本实用新型的整体结构图。

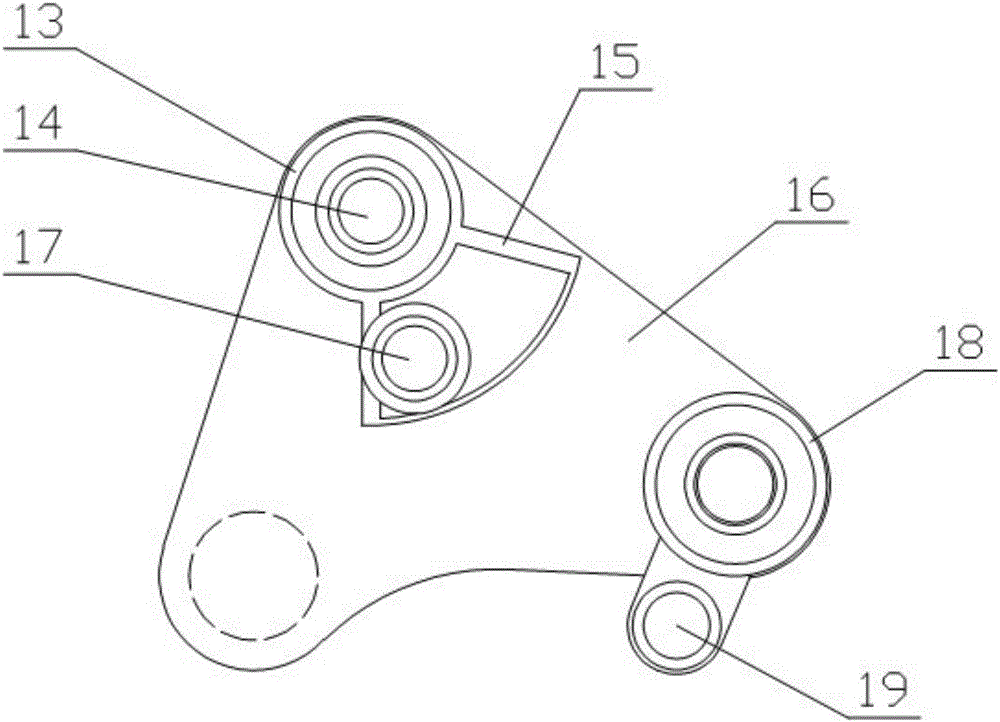

图2是限位连接件的结构示意图。

图中：1、主体立柱，2、上帽，3、太阳能灯，4、上支座，5、蹲起臂，6、扶手，7、按摩轮，8、油缸，9、强度调节旋钮，10、基座，11、下支座，12、限位连接件，13、外套管，14、第一销轴，15、摆动限位框，16、限位连接板，17、第二销轴，18、连接管，19、第三销轴。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

如图1所示，本实用新型公开了一种蹲起训练器，包括基座10和固设在基座10上的主体立柱1，主体立柱1的顶部设有上帽2，上帽2上设有太阳能灯3；主体立柱1的前顶端固设有上支座4和下支座11；上支座4上设有限定蹲起臂5摆动角度的限位连接件12，一对蹲起臂5分别对称的安装在限位连接件12的两端；一对蹲起臂5的压肩部上转动设有按摩轮7，并且一对蹲起臂5上靠近压肩部里端的位置相背的设有扶手6。下支座11上铰接设有油缸8，油缸8上设有强度调节旋钮9，并且油缸8的活塞杆与限位连接件12的底部相连接。

在使用中，锻炼者面向主体立柱1站立，双手握住扶手6，将肩部置于按摩轮7下，做屈腿下蹲往复动作，重复以上动作便可以达到锻炼的目的。本实用新型外形美观，主体立柱1采用铝合金型材包裹，永不生锈,油缸8采用铝合金油缸，锻炼者可以利用油缸8上的强度调节旋钮9选择适合自己的锻炼强度。

如图2所示，本实用新型的限位连接件12包括两个相对设置的限位连接板16以及固定设在两个限位连接板16之间的第一销轴14和连接管18；第一销轴14上可转动的套有外套管13，并且外套管13与上支座4固定连接；外套管13的外管壁上固设有摆动限位框15，并且摆动限位框15中设有与第一销轴14平行的第二销轴17；第二销轴17的两端分别与两个限位连接板16固定连接。一对蹲起臂5分别对称的固定在两个限位连接板16的外侧面上，连接管18位于第一销轴14的斜下方，并且油缸8的活塞杆通过第三销轴19与连接管18的底部相连接。

本实用新型的摆动限位框15位于第一销轴14的前下方，摆动限位框15的横截面形状为与外套管13同圆心的四分之一圆环形。并且在图1中，蹲起臂5位于初始状态时，连接管18位于第一销轴14的前下方，蹲起臂5与限位连接板16的连接部位于第一销轴14的后下方。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
