蛋形立体迷宫的制作方法

本实用新型涉及益智玩具技术领域，尤其涉及一种蛋形立体迷宫。

背景技术：

迷宫玩具是一种常见的益智类玩具，其具有多条弯弯曲曲的通道，通过将小球从迷宫入口放入，再经过在迷宫中不断的移动，最终从迷宫出口拿出，由于在迷宫中路径和障碍多样，因此非常具有趣味性，可以锻炼人的大脑，尤其对于小孩子开发智力具有十分显著的功效，现有技术中的迷宫玩具的通过物一般是诸如不锈钢珠的球状物，使其在迷宫中不断穿梭移动，且迷宫多为平面设置，使得球状物在通过时缺少立体感觉，从而降低了迷宫玩具的趣味性。

技术实现要素：

为了解决上述问题，本实用新型提供了一种蛋形立体迷宫，其目的是将迷宫设计成立体式的结构，使得通过物在移动时具有空间的立体感，且通过物的形状为连接轴两端安装球体的结构，通过球体和连接轴的组合式移动来完成迷宫路径移动，提高了迷宫玩具的趣味性。

为了实现上述目的，本实用新型提供以下技术方案：

一种蛋形立体迷宫，包括：蛋形外壳、迷宫通道和通过物，迷宫通道设置于蛋形外壳内，蛋形外壳的顶部设有第一开孔，蛋形外壳的底部设有第二开孔，第一开孔和第二开孔分别与迷宫通道相连通；

通过物包括：连接轴和两个尺寸相同的球体，两个球体分别安装于连接轴的两端，第一开孔和第二开孔均与球体相适配，两个球体的直径均大于连接轴的横截面的直径；

迷宫通道包括：主通道、多个圆柱形通道和多个异形通道，主通道沿竖直方向贯通蛋形外壳，主通道的顶部与第一开孔连通，主通道的底部与第二开孔连通，主通道的中部直径小于球体的直径，每个圆柱形通道的一端均与主通道连通，另一端均与蛋形外壳的外壁连通，每两个圆柱形通道通过至少一个异形通道连通，每个异形通道均与主通道连通，所有圆柱形通道均与球体相适配，所有异形通道均与连接轴相适配。

进一步地，异形通道包括U型通道、I型通道、L型通道、S型通道和Z型通道。

进一步地，迷宫通道与蛋形外壳之间设有填充物，填充物为栅格状填充物。

进一步地，两个球体与连接轴一体成型。

进一步地，两个球体的直径均大于异形通道的宽度。

进一步地，蛋形外壳由塑料材料制成。

本实用新型提供了一种蛋形立体迷宫，其有益效果在于：通过将迷宫设计成立体式的结构，使得通过物在迷宫通道内移动时具有立体感，且连接轴两端安装有球体的通过物结构使得在迷宫内移动时需要球体和连接轴的组合式移动才能实现通过，提高了迷宫玩具的趣味性。

附图说明

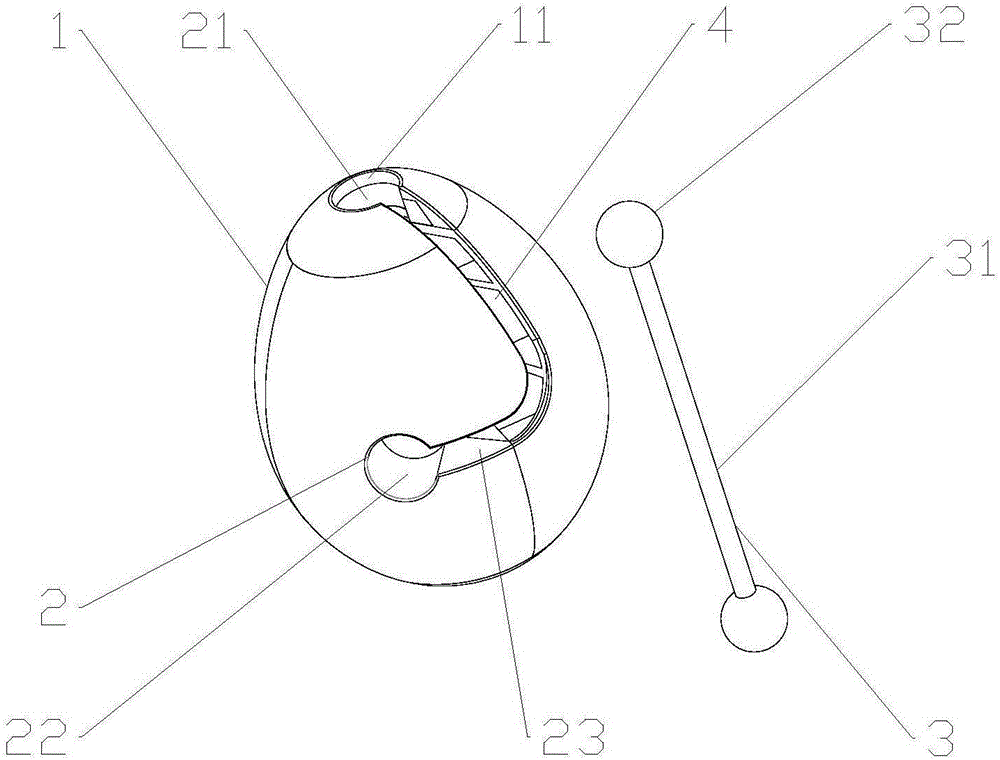

图1为本实用新型提供的蛋形立体迷宫的内部结构示意图；

图2为本实用新型提供的蛋形立体迷宫的外部结构示意图；

图3为本实用新型提供的蛋形立体迷宫的另一种实施例的结构示意图；

图4为本实用新型提供的蛋形立体迷宫的另一种实施例的结构示意图；

图中：1、蛋形外壳；2、迷宫通道；3、通过物；11、第一开孔；12、第二开孔；31、连接轴；32、球体；21、主通道；22、圆柱形通道；23、异形通道；4、填充物。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1和图2所示，本实用新型提供了一种蛋形立体迷宫，包括：蛋形外壳1、迷宫通道2和通过物3，迷宫通道2设置于蛋形外壳1内，蛋形外壳1的顶部设有第一开孔11，蛋形外壳1的底部设有第二开孔12，第一开孔11和第二开孔12分别与迷宫通道2相连通；通过物3包括：连接轴31和两个尺寸相同的球体32，两个球体32分别安装于连接轴31的两端，第一开孔11和第二开孔12均与球体32相适配，两个球体32的直径均大于连接轴31的横截面的直径；迷宫通道2包括：主通道21、多个圆柱形通道22和多个异形通道23，主通道21沿竖直方向贯通蛋形外壳1，主通道21的顶部与第一开孔11连通，主通道21的底部与第二开孔12连通，主通道21的中部直径小于球体32的直径，每个圆柱形通道22的一端均与主通道21连通，另一端均与蛋形外壳1的外壁连通，每两个圆柱形通道22通过至少一个异形通道23连通，每个异形通道23均与主通道21连通，所有圆柱形通道22均与球体32相适配，所有异形通道23均与连接轴31相适配，通过上述结构的设计，使得通过将迷宫设计成立体式的结构，使得通过物3在迷宫通道2内移动时具有立体感，且连接轴31两端安装有球体32的通过物3结构使得在迷宫内移动时需要球体32和连接轴31的组合式移动才能实现通过，提高了迷宫玩具的趣味性。

异形通道23包括U型通道、I型通道、L型通道、S型通道和Z型通道，当然，异形通道23的形状不限于上述几种形状，还可以为上述形状的变形或者其它形状，通过不同形状的异形通道23设计，可以组合出多种路径各不相同的蛋形立体迷宫。

一种可选的实施方式中，如图1所示，多个圆柱形通道22包括第一圆柱形通道22和第二圆柱形通道22，第一开孔11通过L型通道与第一圆柱形通道22相连通，第二圆柱形通道22通过S型通道与第二开孔12相连通，第一圆柱形通道22的轴线位于S型通道的第二段所处的平面上，第二圆柱形通道22的轴线位于L型通道第一段所处的平面上，L型通道的第二段所处的平面和S型通道的第二段所处的平面共面，使用时，将通过物3从蛋形外壳1顶部的第一开孔11插入，再通过L型通道将通过物3横置，在L型通道的第一段位置处将通过物3的一端伸进第二圆柱形通道22内直至伸出蛋形外壳1外，然后再将横置的通过物3向下移动，直到通过物3中的连接轴31的一端移动到L型通道的第二段中，此时连接轴31的另一端移动到S型通道的第二段种，然后横向转动通过物3直到通过物3的一端位于第一圆柱形通道22内，另一端位于S型通道的第三段中，再将通过物3位于第一圆柱形通道22内的一端向蛋形外壳1内的方向移动直至到达主通道21内，最后将通过物3的另一端沿着S型通道的第三段移动，然后将通过物3从蛋形外壳1内取出，完成整个操作。

一种可选的实施方式中，如图2所示，圆柱形通道22的数量为六个，通过异形通道23的数量为五个，多个异形通道23分别为三个I型通道和一个S型通道，通过上述结构的布置，可以实现更多迷宫路径的移动。

一种可选的实施方式中，如图3所示，圆柱形通道22的数量为六个，通过异形通道23的数量为四个，多个异形通道23分别为两个I型通道和两个U型通道，通过上述结构的布置，可以实现另一种迷宫路径的移动。

由此可见，通过不同形状数量的异形通道23的布置以及不同数量的圆形通道的搭配设计，可以形成不同路径的蛋形立体迷宫，可以根据实际的情况设计出更多种的结构，在此就不一一赘述。

一种较佳的实施方式中，迷宫通道2与蛋形外壳1之间设有填充物4，填充物4为栅格状填充物4，填充物4可以加强迷宫通道2与蛋形外壳1之间结构稳定性，填充物4为栅格状可以节省材料同时降低玩具的重量。

一种较佳的实施方式中，两个球体32与连接轴31一体成型，这样的结构便于制作且不易损坏。

一种较佳的实施方式中，两个球体32的直径均大于异形通道23的宽度，使得球体32不能再异形通道23内通过，提高迷宫的难度。

一种较佳的实施方式中，蛋形外壳1由塑料材料制成，塑料材料较轻可以降低玩具的重量。

本实用新型结构简单，制作方便，是一个实用性较强，趣味性较强的蛋形立体迷宫。

以上所述，仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同替换和改进，均应包含在本实用新型技术方案的保护范围之内。
