可自动复位跳高训练架的制作方法

本实用新型属于体育器械用具技术领域，具体地讲是一种可自动复位跳高训练架。

背景技术：

体育人员在进行跳高训练时，需要反复进行训练测试，以往的跳高架在未达到设定高度时，跳高杆会从跳高架上脱落，需要重新将跳杆放回搭板上，这样不仅浪费训练时间，而且影响跳高训练人员进行姿势步伐调整，不利于高效的跳高训练，长此以往，影响体育跳高项目的练习锻炼。

技术实现要素：

本实用新型的目的是提供一种在进行引体向上训练测试计数时操作简便、省时省力、科学有效的可自动复位跳高训练架。

本实用新型的技术方案是：包括底座盘主体、收线缓存筒和驱动控制箱，在底座盘主体上设有立柱，立柱上设有伸缩调节套筒，伸缩调节套筒前侧设有定位调节旋钮，立柱上侧设有收线缓存筒，立柱后侧设有驱动控制箱，收线缓存筒前侧设有收线口，收线口内设有牵引拉线，牵引拉线通过线扣与跳杆连接，跳杆下侧设有搭杆，收线缓存筒内部设有收线转盘，收线转盘右上侧设有拉线缓存罩，拉线缓存罩下侧设有支体，支体上设有定滑轮，收线转盘右侧设有电磁阀，电磁阀与信号线连接，收线转盘外侧设有扩口圈，收线转盘上设有从动轴，从动轴通过传动皮带与驱动皮带轮连接，驱动皮带轮上设有电机轴，电机轴与驱动电机连接，驱动电机下侧设有接线盒，接线盒与控制主板连接，控制主板上设有数据处理器和集成芯片，控制主板右侧与输电线口连接，输电线口内设有电源线，电源线与变压器连接，变压器与电源插头连接，控制主板左侧与装置开关连接。

作为优选，所述底座盘主体上设有配重圈。

作为优选，所述搭杆上设有凹槽。

作为优选，所述搭杆右端设有弧形凸起。

本实用新型有益效果是：本实用新型结构简单，使用方便，在进行体育跳高项目的训练时，能够实现自动回杆，操作简便、省时省力、科学有效，有利于体育跳高项目的练习锻炼。

附图说明

附图1为本实用新型整体结构示意图。

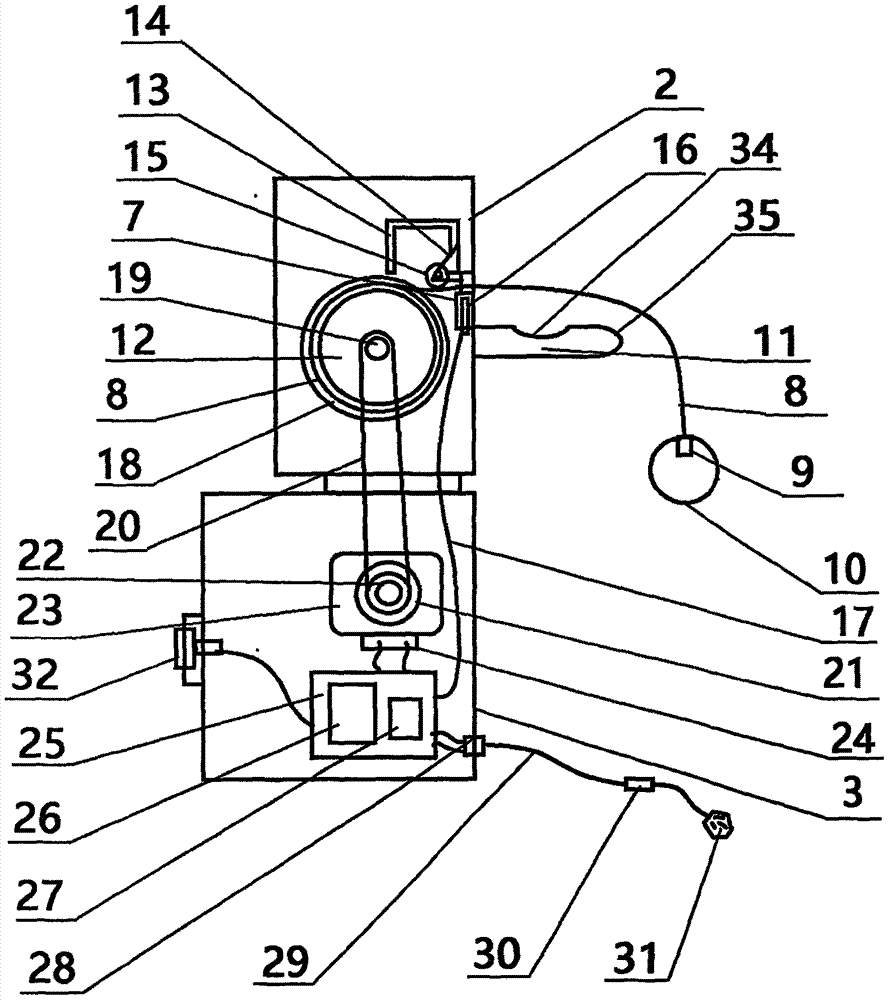

附图2为本实用新型收线缓存筒和驱动控制箱内部结构示意图。

图中1、底座盘主体，2、收线缓存筒，3、驱动控制箱，4、立柱，5、伸缩调节套筒，6、定位调节旋钮，7、收线口，8、牵引拉线，9、线扣，10、跳杆，11、搭杆，12、收线转盘，13、拉线缓存罩，14、支体，15、定滑轮，16、电磁阀，17、信号线，18、扩口圈，19、从动轴，20、传动皮带，21、驱动皮带轮，22、电机轴，23、驱动电机，24、接线盒，25、控制主板，26、数据处理器，27、集成芯片，28、输电线口，29、电源线，30、变压器，31、电源插头，32、装置开关，33、配重圈，34、凹槽，35、弧形凸起。

具体实施方式

可自动复位跳高训练架，包括底座盘主体1、收线缓存筒2和驱动控制箱3，在底座盘主体1上设有立柱4，立柱4上设有伸缩调节套筒5，伸缩调节套筒5前侧设有定位调节旋钮6，立柱4上侧设有收线缓存筒2，立柱4后侧设有驱动控制箱3，收线缓存筒2前侧设有收线口7，收线口7内设有牵引拉线8，牵引拉线8通过线扣9与跳杆10连接，跳杆10下侧设有搭杆11，收线缓存筒2内部设有收线转盘12，收线转盘12右上侧设有拉线缓存罩13，拉线缓存罩13下侧设有支体14，支体14上设有定滑轮15，收线转盘12右侧设有电磁阀16，电磁阀16与信号线17连接，收线转盘12外侧设有扩口圈18，收线转盘12上设有从动轴19，从动轴19通过传动皮带20与驱动皮带轮21连接，驱动皮带轮21上设有电机轴22，电机轴22与驱动电机23连接，驱动电机23下侧设有接线盒24，接线盒24与控制主板25连接，控制主板25上设有数据处理器26和集成芯片27，控制主板25右侧与输电线口28连接，输电线口28内设有电源线29，电源线29与变压器30连接，变压器30与电源插头31连接，控制主板25左侧与装置开关32连接。在使用本实用新型时，将两个底座盘主体1连同上侧的立柱4移动到一定的距离，将跳杆10通过线扣9与牵引拉线8连接，接通电源插头31到电源，通过伸缩调节套筒5前侧的定位调节旋钮6将立柱4上收线缓存筒2前侧的搭杆11调节到训练需要高度，在进行跳高训练时，驱动电机23通过传动皮带20带动收线转盘12顺时针转动，此时电磁阀16处于关闭状态，收线转盘12上缠绕的牵引拉线8散放到拉线缓存罩13内，完成一定距离的放线后，电磁阀16打开，训练人员如果将跳杆碰掉，拉线缓存罩13内牵引拉线8连通跳杆10脱落，完成周期性训练后，此时驱动电机23通过传动皮带20带动收线转盘12逆时针转动进行收线处理，从而跳杆10在牵引拉线8的作用下跳杆10回位到搭杆11上，完成自动回杆处理。

作为优选，所述底座盘主体1上设有配重圈33。这样设置，可以起到稳定底座盘主体1的作用，防止装置倒落。

作为优选，所述搭杆11上设有凹槽34。这样设置，可以方便跳杆10稳定放置在搭杆11上，防止发生脱落影响训练。

作为优选，所述搭杆11右端设有弧形凸起35。这样设置，可以便于跳杆10进行回位位移，方便使用。
